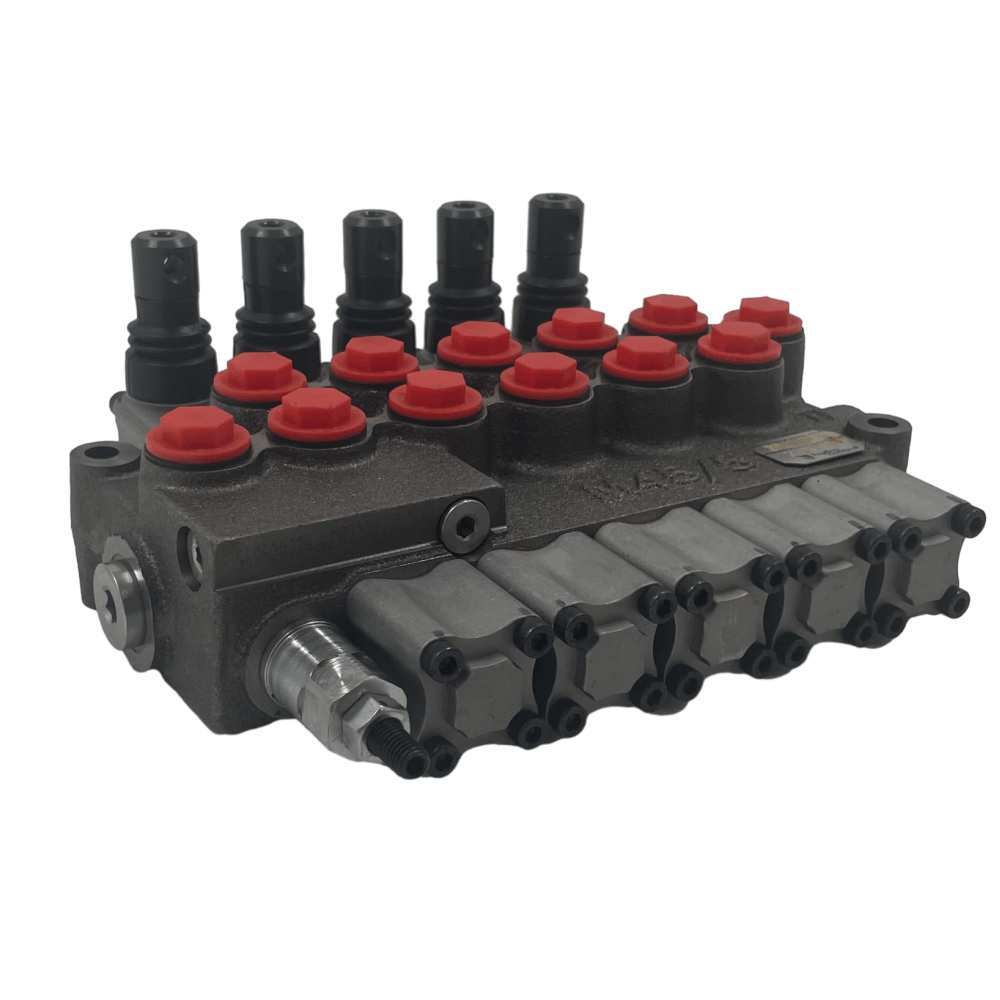

Hydrocontrol HC-M45/5-IR301-(150)W002H002F001*5-AG02 ist ein offenes Zentrum Hydraulikventil mit fünf Spulen, die eine präzise Durchflussregelung bis zu 45 L / min für mobile Geräte und Industriemaschinen liefert.

Produkttyp Definition

Ein offenes Zentralhydraulikventil ist ein Richtungssteuerventil, das es ermöglicht, dass Hydraulikflüssigkeit frei von der Pumpe zurück in den Tank fließt, wenn sich alle Spulen in der neutralen Position befinden und einen kontinuierlichen Strömungsweg mit minimalem Druckaufbau schaffen. Dieser Ventiltyp unterscheidet sich von geschlossenen Zentrumsystemen, die den Strom im neutralen Bereich blockieren und variable Verdrängungspumpen erfordern; Open Center Designs bieten einfachere Schaltungsarchitektur und niedrigere Anfangskosten für Anwendungen mit intermittierender Funktionsvernutzung. Die Serie HC-M45 fällt in die Kategorie Monoblock- oder Abschnittsventile mit einer parallelen Schaltungsarchitektur ein, die den gleichzeitigen Betrieb mehrerer Funktionen ermöglicht, wenn es die Durchflusskapazität erlaubt.

Hauptspezifikationen

Maximale Durchflussrate: 45 L/min

Maximaler Betriebsdruck: 350 bar (5075 psi)

Anzahl der Spulen: 5[Spezifikation]

Port Gewinde: G3 / 8 Zoll

Spulentyp: Doppelwirkend mit federzentrierter Rückkehr (Konfiguration W002)

Steuermechanismus: Manueller Hebelbetrieb

Betätigungstyp: IR301 Spezifikation mit 150mm Hebel [Spezifikation]

Verbindungsschnittstelle: G03 Portkonfiguration

Betriebsviskositätsbereich: 15–75 mm²/s (typisch für Mineralöle) [Industriestandard]

Technische Highlights

Präzisionssteuernuten, die in jede Spule bearbeitet werden, ermöglichen eine feine Messung des Ölstroms, so dass die Bediener eine reibungslose Beschleunigung und Verzögerung von Hydraulikantrieben auch bei geringen Durchflussanforderungen erreichen können. Diese Funktion befasst sich direkt mit den Strömungskrafteigenschaften, die für offene Mittelventile einzigartig sind, bei denen die anfängliche Spulenbewegung Kräfte erzeugen kann, die dazu neigen, das Ventil weiter zu öffnen.

Die parallele Schaltung ermöglicht den gleichzeitigen Betrieb mehrerer Funktionen; Wenn eine Spule betätigt wird, wird der Strom auf diese Funktion gerichtet, während der Druck auf andere Abschnitte beibehalten wird. Für Anwendungen, die sequenzielle Betriebe erfordern, unterstützt die modulare Architektur Druckölumleitungsstecker, die die Systemfunktionalität erweitern, ohne die gesamte Ventilanordnung zu ersetzen.

Hauptdruckentlastungsventil ist über Allen-Schlüssel einstellbar, so dass die Systemdruckkalibrierung spezifischen Werkzeuganforderungen entspricht, ohne den Ventilkörper zu demontieren. Diese Feldverstellbare Funktion reduziert Ausfallzeiten während der Inbetriebnahme und Wartung des Systems.

Anwendungen

Landwirtschaftliche Maschinen (Traktoren, Erntemaschinen, Ballenpressen): Bietet gleichzeitige Steuerung von bis zu fünf hydraulischen Funktionen wie Front-End-Lader-Lift / Dump, Drei-Punkt-Anhänger und Hilfsfernbedienungen, wodurch die Zykluszeit durch Beseitigung von Ventilbank-Schaltverzögerungen reduziert wird.

Baugeräte (Rutschlenklader, kompakte Radlader, Backhoes): Bietet eine präzise Steuerung von Ausleger und Eimer mit Spulenmessnuten, die einen reibungslosen Übergang zwischen Grabungs- und Hubvorgängen ermöglichen.

Material Handling Ausrüstung (Gabelstapler, Telehandler, Fördersysteme): ermöglicht proportionale Mast Neigung und Wagen Positionierung mit ± 3% Durchfluss Genauigkeit, die Verbesserung der Laststabilität und Bedienervertrauen.

Mobile Industriemaschinen (Bohrgeräte, Hydraulikrane, Hubplattformen): Unterstützt die multifunktionale Koordination mit einer gleichmäßigen Strömungsverteilung über alle Abschnitte unter unterschiedlichen Lastbedingungen.

Auswahlberatung

Geeignet für: Mobiles Gerät, das 5 unabhängige Hydraulikfunktionen mit manueller Hebelsteuerung erfordert, das innerhalb von 45 L / min Durchfluss und 350 bar Druckhüllen arbeitet.

Geeignet für:Systeme, bei denen Bediener taktile Rückmeldungen von der Spulenposition benötigen; Die federzentrierte Konstruktion sorgt für eine klare neutrale Detektion und eine vorhersehbare Rückkraft.

Geeignet für: Nachrüstungsanwendungen, bei denen bestehende Hydrauliksysteme offene Mittelkreise mit festen Verdrängungspumpen verwenden; Die Serie HC-M45 akzeptiert Druckölumleitungsstecker, die die Funktionalität erweitern, ohne Pumpen- oder Tankwanschlüsse zu ändern.

Nicht empfohlen für:Anwendungen, die eine elektrische oder proportionale Fernsteuerung erfordern; Für solche Anforderungen sollten Varianten mit Schub-/Ziehmagnetbetrieb oder elektrohydraulischen Proportionssteuerungsoptionen in der HC-M45-Serie in Betracht gezogen werden.

Nicht empfohlen für: Systeme mit einem Pumpenfluss von mehr als 45 L/min oder kontinuierlichen Betrieb bei Drücken über 350 bar; Überschreiten dieser Bewertungen kann Spulenbindung, Dichtungsextrusion oder Entlastungsventilinstabilität verursachen. Für höhere Durchflussanforderungen konsultieren Sie den Hersteller für die nächste Größenventilserie.

FAQ (häufig gestellte Fragen)

1. Ist dieses Ventil kompatibel mit biologisch abbaubaren Hydraulikflüssigkeiten (z. B. HEPG, HEES)?

Ja, die HC-M45-Serie ist mit Mineralölen und synthetischen biologisch abbaubaren Flüssigkeiten im Viskositätsbereich von 15-75 mm²/s kompatibel. Die Kompatibilität des Dichtmaterials sollte bei Hydrocontrol für bestimmte Flüssigkeitstypen überprüft werden, da Standard-Buna-N-Dichtungen für bestimmte Esterbasierte Flüssigkeiten möglicherweise durch FKM ersetzt werden müssen.

2. Was ist die maximale Anzahl der Spulen, die in dieser Konfiguration gestapelt werden können?

Die HC-M45-Serie unterstützt bis zu 6 Spulen in einer einzigen Monoblock- oder Schnittbaugruppe. Die 5-Spulenkonfiguration bietet die maximale praktische Abschnittszahl bei gleichbleibender Einlassstromverteilung und bewältigbarem Baugewicht.

3. Was ist der Betriebstemperaturbereich für dieses Ventil?

Das Standardventil arbeitet zuverlässig innerhalb von -20°C bis +80°C Umgebungstemperatur bei Verwendung von Mineralöl mit entsprechender Viskositätsgrad [Industriestandard abgeleitet von HC-M45 Konstruktion]. Für den extremen Niedertemperaturbetrieb bis zu -40°C sind spezialisierte Dichtungen und Flüssigkeiten erforderlich; das Ventil hält eine konsistente Spulenbetätigungskraft innerhalb dieses erweiterten Bereichs bei richtiger Fluidswahl.

4. Wie unterscheidet sich dieses offene Zentralventil von geschlossenen Zentrum-Designs in der Energieeffizienz?

Offene Zentralventile zirkulieren kontinuierlich den Pumpenstrom in den Tank bei niedrigem Druck (etwa 5-15 bar), wenn alle Spulen neutral sind und unabhängig von der Funktionsnachfrage konstante Leistung verbrauchen. Geschlossene Zentrumsysteme mit variablen Pumpen reduzieren den Durchfluss auf nahezu Null im Neutralen und erzielen Energieeinsparungen von 15-25% in Anwendungen mit hoher Leerlaufzeit; Allerdings bieten Open Center Designs einfachere Diagnosen und niedrigere Anfangsbeschaffungskosten.

5. Welche Zertifizierungen trägt dieses Ventil für die Einhaltung des EU-Marktes?

Die Hydrocontrol HC-M45 Serie wird nach den Qualitätsmanagementstandards ISO 9001 gefertigt. Für den Eintritt auf den EU-Markt entspricht das Ventil der Maschinenrichtlinie 2006/42/EG und trägt die CE-Kennzeichnung, wenn es in fertige Maschinen integriert ist; das Ventil selbst qualifiziert sich als Bauteil, das eine Systemzertifizierung durch den Endgerätehersteller erfordert
