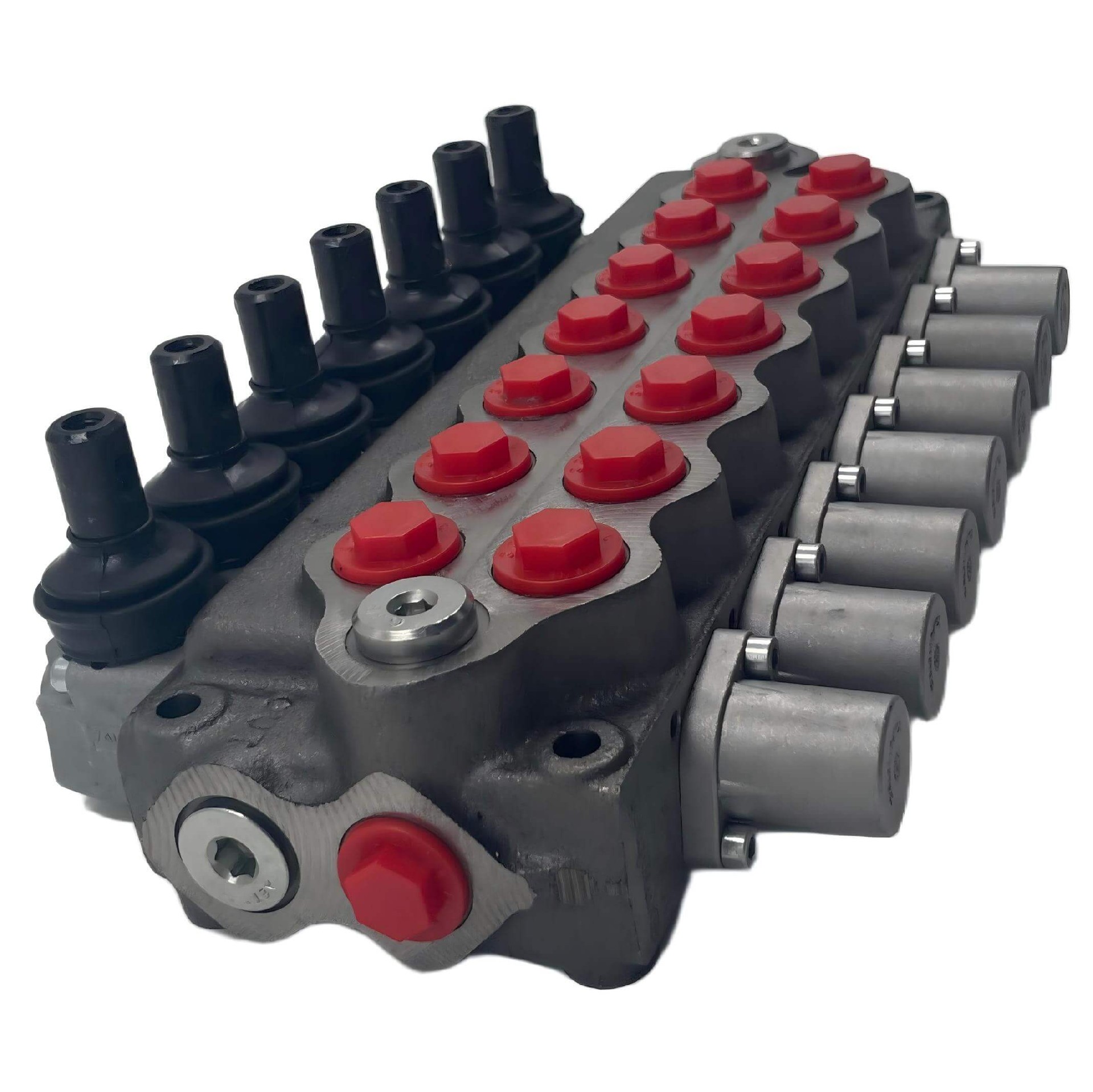

Das Walvoil SD5/7-P(KG3-160)/18L/18L/18L/28L/28L/28L/28L/AET ist ein 7-teiliges Monoblock-Handhydraulik-Hebelventil mit einem Nenndurchfluss von 45 L/min und einem maximalen Druck von 315 bar, wobei die Hauptentlastungsventil-Einstellung 160 bar beträgt. Konfiguriert als 7-Saug-Hydraulik-Steuerventil mit vier Spools mit 18 L/min und drei Spools mit 28 L/min Durchflussleistung, bietet dieses Gerät doppeltwirkende (DA) Spool-Steuerung mit Federückstellung auf Neutral und ist für offene parallele Kreislauf-Mobilhydrauliksysteme in Ladekränen, Landmaschinen, kompakten Baumaschinen und industriellen Hebeanwendungen ausgelegt.

　　Was ist ein 7-Saug-Hydraulik-Steuerventil?

　　Ein 7-Saug-Hydraulik-Steuerventil ist ein Wegeventilaufbau, der sieben einzeln betätigte Spool-Sektionen enthält, die unter Druck stehendes Hydrauliköl von einer einzigen Einlassversorgung zu mehreren Aktuatoren – typischerweise Hydraulikzylindern oder -motoren – leiten. Jeder Spool steuert eine doppelt- oder einfachwirkende Funktion und ermöglicht es einem einzigen Ventilblock, bis zu sieben unabhängige Hydraulikkreise zu verwalten.

　　Monoblock-Wegeventile integrieren alle Spool-Sektionen in einem einzigen Gusseisenkörper, im Gegensatz zu Sektionsventilen, bei denen einzelne Sektionen mit Zugstangen verschraubt werden. Das Walvoil SD5/7-P gehört zur Monoblock-Kategorie und bietet ein kompaktes, strapazierfähiges Design mit einem Spool-Abstand von 37 mm pro Sektion und austauschbaren Spools mit 16 mm Durchmesser. Bei Anwendungen in Mobilgeräten, bei denen Platzbeschränkungen, Gewicht und Kosten treibende Faktoren sind, werden Monoblock-Mehrfach-Spool-Ventile gegenüber Sektionsalternativen bevorzugt.

　　Schlüsselspezifikationen

　　Gesamtzahl der Sektionen/Spools: 7

　　Ventiltyp: Monoblock-Wegeventil

　　Schaltungskonfiguration: Offener paralleler Kreislauf mit Druckweiterleitung

　　Nenndurchfluss: 45 L/min (12 US gpm)

　　Maximaler Betriebsdruck: 315 bar (4.600 psi)

　　Einstellung des Hauptentlastungsventils: 160 bar (KG3-160)

　　Maximaler Tankdruck: 25 bar

　　Spool-Steuerfunktion: Doppeltwirkend (DA) auf allen 7 Sektionen

　　Spool-Rückstellmechanismus: Federrückstellung auf Neutral (AET-Bezeichnung)

　　Spool-Durchmesser: 16 mm, austauschbar

　　Spool-Abstand: 37 mm

　　Nenndurchfluss pro Spool Sektion 1–4: 18 L/min

　　Nenndurchfluss pro Spool Sektion 5–7: 28 L/min

　　Anschlussports (P, A, B, T): G 3/8" BSPP (ISO 228/1)

　　Position der Arbeitsports: Vorderseite des Ventilgehäuses

　　Position Einlass-/Auslassport: Vorderseite oder Seitenfläche, wählbar

　　Gesamtmaße (L×B×H): 323 mm×186 mm×90 mm

　　Abstand der Befestigungslöcher (Länge): 295 mm

　　Abstand der Befestigungslöcher (Breite): 73 mm

　　Gewicht: 13,28 kg (mit Hebeln, laut Händlerdaten)

　　Gehäusematerial: hochfester Gusseisen

　　Spool-Material: gehärteter Stahl

　　Dichtungsmaterial: NBR (Nitril-Butadien-Kautschuk)

　　Flüssigkeit: Mineralöl, Viskosität 46 cSt bei 40°C

　　Maximale Flüssigkeitstemperatur: +80°C

　　Minimale Flüssigkeitstemperatur: -15°C

　　Empfohlene Flüssigkeitsreinheit: ISO 4406-/19/16

　　Interne Leckage: ca. 5 cm³/min (A, B nach T bei 100 bar)

　　Montageausrichtung: Beliebige Position (auf ebener Fläche montieren)

　　Mitgeliefertes Zubehör: 7 x Steuerhebel enthalten

　　Zertifizierungen: Herstellerbetrieb nach ISO 9001:2015 zertifiziert

　　Technische Highlights

　　Gemischte Spool-Durchflussraten optimieren die Steuerung von Maschinen mit mehreren Funktionen. Die werkseitige Konfiguration weist den ersten vier Sektionen 18 L/min und den letzten drei 28 L/min zu, um Aktuatoren mit unterschiedlichen Durchflussanforderungen abzugleichen – kleinere Zylinder für Abstützungen, Stabilisatoren oder Auslegerdrehungen bei den geringeren Durchflussssektionen und Funktionen mit höherem Durchfluss wie Auslegeranhebung oder Schaufelschwenken bei den 28 L/min Sektionen. Eine häufige Beschaffungsfrage ist, ob die Spool-Durchflussverteilung fest ist – sie ist zum Zeitpunkt der Bestellung konfigurierbar, wobei Walvoil 18 L/min und 28 L/min Spool-Optionen pro Sektion anbietet.

　　Die Druckweiterleitungsarchitektur ermöglicht den gleichzeitigen Betrieb mehrerer Funktionen. Der offene parallele Kreislauf mit Weiterleitung (bezeichnet durch „P“ im Modellcode) ermöglicht den Fluss von Hydrauliköl durch die Ventilgalerie zu nachgeschalteten Sektionen, auch wenn ein vorgelagerter Spool betätigt wird, wodurch eine vollständige Strömungsunterbrechung zu späteren Sektionen verhindert wird.

　　Der Monoblock-Gusseisenkörper eliminiert externe Leckagewege zwischen den Sektionen. Im Gegensatz zu Sektionsventilen, die auf die Klemmkraft der Zugstangen und O-Ring-Dichtungen zwischen den Sektionen angewiesen sind, vermeidet der einteilige Guss inhärent potenzielle Leckstellen zwischen den Spool-Sektionen. Dies ist besonders relevant für Mobilgeräte, bei denen Vibrationen und thermische Zyklen die Dichtungsalterung bei Sektionsdesigns beschleunigen.

　　Das Hauptentlastungsventil KG3-160 bietet einen festen Systemdruckschutz. Das integrierte, direkt wirkende Entlastungsventil ist werkseitig auf 160 bar eingestellt und schützt die Pumpe und den vorgelagerten Kreislauf vor Überdruck. Andere Druckstufen innerhalb der KG3-Familie sind auf Bestellung erhältlich, wobei die Entlastungseinstellungen bis zu 315 bar konfiguriert werden können, um die Systemanforderungen zu erfüllen.

　　Die doppelte Positionierung der Einlass-/Auslassports vereinfacht die Verlegung der Hydraulikleitungen. Die P- und T-Ports können entweder von der Vorderseite oder von der Seitenfläche des Ventilgehäuses ausgeführt werden, wodurch Biegeradien von Schläuchen reduziert werden und das Ventil in engen Räumen installiert werden kann, wie sie typisch für LKW-Ladekran-Sockel und kompakte Landmaschinentraktoren sind.

　　Anwendungen

　　LKW-Ladekrane: Steuert sieben unabhängige Kranfunktionen – Auslegeranhebung, Auslegerverlängerung, Gelenkausschlag, Hakenwinde, Schwenken und doppelte Abstützpaare – von einer einzigen Hebelbank aus. Die 18 L/min Sektionen weisen den Abstützzylindern und Schwenkmotoren einen angemessenen Durchfluss zu, während die 28 L/min Sektionen Auslegeranhebungs- und Verlängerungskreise mit höherem Durchfluss unterstützen.

　　Kompakte Bau- und Erdbewegungsmaschinen: Verwaltet mehrere Hydraulikfunktionen bei Minibaggern und Kompaktladern, einschließlich Ausleger, Arm, Schaufel, Schwenken, Planierschild und Hilfsgerät-Kreise. Die offene parallele Architektur ermöglicht die kombinierte Ausleger- und Armbetätigung ohne Durchflussmangel.

　　Landmaschinen und Erntemaschinen: Leitet den Hydraulikfluss zur Hubvorrichtung, zur Haspeldrehzahl, zur Position des Einzugs und zur Schwenkvorrichtung bei Mähdreschern und Futtermaschinen. Federückstellspools sorgen für eine automatische Rückkehr in die Neutralstellung, wenn der Bediener den Hebel loslässt, und verhindern so ein unbeabsichtigtes Driften des Aktuators.

　　Kommunal- und Dienstfahrzeuge: Steuert Pressschieber, Heckklappenverriegelungen und Müllcontainer-Hebemechanismen bei Müllsammelfahrzeugen. Das Monoblock-Design widersteht dem Eindringen von Verunreinigungen und Vibrationslockerungen und sorgt für ein gleichbleibendes Spool-Gefühl über lange Betriebszyklen.

　　Industrielle Hebe- und Materialtransportbühnen: Betätigt Scherenhubtische, Kippfunktionen und Förderbandpositionierung auf hydraulischen Arbeitsbühnen und Montagelinien-Hubstationen, die eine manuelle proportionale Steuerung mehrerer Hydraulikachsen von einer zentralen Bedienerstation aus erfordern.

　　Auswahlhilfe

　　Geeignete Anwendungen:

　　Systeme mit Zahnradpumpen mit Festverdrängung und Durchflussraten zwischen 25 und 45 L/min – die Nenndurchflussrate von 45 L/min des Ventils entspricht dem Ausgang von Standard-Hydraulikpumpen, die in kompakten Mobilgeräten verwendet werden.

　　Maschinen, die 5 bis 7 doppeltwirkende Hydraulikfunktionen von einer einzigen manuellen Hebelstation aus steuern müssen, mit Federrückstellung auf Neutral bei jedem Spool.

　　Offene Hydraulikkreisläufe, bei denen das System mit einem Arbeitsdruck von 160 bar oder darunter arbeitet, wobei der Einstellungspunkt des Hauptentlastungsventils die Pumpe bei Zylinderblockaden schützt.

　　Gerätebediener, die ein positives mechanisches Hebel-Feedback und eine Federmittenfunktion anstelle einer elektrohydraulischen Joystick-Steuerung benötigen.

　　Nicht empfohlen für:

　　Geschlossene Kreisläufe oder lastabhängige Hydrauliksysteme, die eine druckkompensierte Durchflussregelung an jeder Spool-Sektion erfordern. Wählen Sie ein lastabhängiges Sektionsventil wie die Walvoil DPC130-Serie, die eine nachkompensierte Durchflussaufteilung über die Sektionen hinweg bietet.

　　Systeme, die Spool-Durchflussraten von über 28 L/min pro Sektion erfordern. Die SD5-Plattform unterstützt Spool-Optionen bis zu einem Gesamtdurchfluss von 45 L/min, aber der einzelne Sektionsdurchfluss ist durch den 16-mm-Spooldurchmesser begrenzt. Für Anwendungen, die 40–80 L/min pro Funktion erfordern, rüsten Sie auf die Sektionsventilserien Walvoil SD8 oder SDS180 auf.

　　Installationen, bei denen die feste Entlastungsventil-Einstellung von 160 bar den maximal zulässigen Systemdruck überschreitet oder bei denen nach der Inbetriebnahme einstellbare Entlastungseinstellungen erforderlich sind. Bestätigen Sie die Druckstufe des KG3-Entlastungsventils zum Zeitpunkt der Bestellung, da die Kartusche werkseitig installiert und nicht ohne Komponentenwechsel vor Ort einstellbar ist.

　　FAQ

　　1. Kann ich die Spool-Durchflussrate an einzelnen Sektionen ändern – zum Beispiel alle sieben Sektionen auf 28 L/min statt gemischten 18L und 28L?

　　Ja. Walvoil SD5 Ventile werden nach Bestellung montiert und die Durchflussrate jeder Spool-Sektion – 18 L/min oder 28 L/min – ist zum Zeitpunkt der Herstellung konfigurierbar. Geben Sie den erforderlichen Durchfluss pro Sektion bei der Bestellung an. Die Spools sind nach dem Kauf mit Standardwerkzeugen vor Ort austauschbar, dies erfordert jedoch die Druckentlastung des Systems und das Entfernen der Spool-Endkappen.

　　2. Ist das SD5/7-P(KG3-160) mit dieser speziellen Spool-Konfiguration auf Lager oder wird es nach Bestellung gefertigt?

　　Händler führen häufig Basiskonfigurationen wie SD5/2-P und SD5/3-P, aber eine 7-Saug-Einheit mit vier 18L und drei 28L Spools ist eine konfigurierte Baugruppe. Beijing Zhongping Technology hält Lagerbestände gängiger Walvoil SD5-Konfigurationen und kann die Lagerverfügbarkeit oder die Fabrik-Vorlaufzeit für dieses spezielle Modell innerhalb eines Geschäftstages nach Anfrage bestätigen.

　　3. Wie lange ist die Lieferzeit, wenn dieses exakte Modell nicht auf Lager ist und gebaut werden muss?

　　Die Vorlaufzeit ab Werk für konfigurierte SD5 Monoblock-Ventile beträgt 4 bis 6 Wochen ab Auftragsbestätigung, abhängig von der Produktionsplanung und der spezifischen Spool-Anordnung. Standardmäßig gelagerte Konfigurationen werden innerhalb von 2 bis 5 Werktagen aus dem Lager von Beijing Zhongping Technology versandt.

　　4. Sind die Steuerhebel beim Ventil dabei und welche Montageoptionen für die Hebel gibt es?

　　Sieben Steuerhebel werden standardmäßig mit dem Ventil geliefert. Das Hebelgehäuse nimmt Walvoil SD5/SD6 Hebel-Kits mit einer Standard-Hebelänge von 100 mm auf. Optionale längere Hebel, Gummistiefel und Rastkits für die Schwimmstellung an einzelnen Spools sind separat erhältlich.

　　5. Was sind die G 3/8"-Anschlussports – sind das BSPP, NPT oder SAE, und benötige ich Adapter?

　　Alle P-, A-, B- und T-Ports sind G 3/8" BSPP (British Standard Pipe Parallel)-Gewinde gemäß ISO 228/1. BSPP-Ports erfordern eine Verbunddichtung oder einen O-Ring an der Anschlussfläche für leckagefreie Verbindungen. NPT- und SAE-Adapteranschlüsse werden nicht werkseitig mit dem Ventil geliefert; beschaffen Sie Adapter separat, wenn Ihr Hydrauliksystem NPT- oder SAE-Gewindestandards verwendet.

　　6. Die ersten vier Spools sind 18L und die letzten drei sind 28L – kann dieses Ventil einen Hydraulikmotor an einem der 28L-Sektionen steuern?

　　Ja. Die 28 L/min Spool-Sektionen eignen sich für den Antrieb von Hydraulikmotoren mit Festverdrängung innerhalb ihres Nenndurchflusses. Bestätigen Sie für Motoranwendungen, dass der kontinuierliche Durchflussbedarf des Motors 28 L/min nicht überschreitet und dass die maximale Druckstufe von 315 bar die Spitzenlast des Motors aufnimmt. Die doppeltwirkende Spool-Konfiguration unterstützt die bidirektionale Motorrotation.

　　7. Welche Art von Wartung benötigt dieses Ventil und sind Dichtungssätze erhältlich?

　　Das Monoblock-Design erfordert minimale Routine-Wartung – jährliche Inspektion der Spool-Endkappen-Abdichtung, der Hebel-Schwenkpunkte und der externen Anschlussverbindungen. Die interne Leckage sollte überwacht werden; akzeptabel sind ca. 5 cm³/min A/B nach T bei 100 bar. Dichtungssätze mit NBR-O-Ringen und Abstreifdichtungen sind über Walvoil-Vertriebskanäle erhältlich. Beijing Zhongping Technology liefert originale Walvoil-Dichtungssätze und Ersatzhebel.

　　8. Wenn ich ein 7-Saug-Ventil benötige, aber mit einem anderen Entlastungsventil-Druck, können Sie das liefern?

　　Ja. Das KG3-Entlastungsventil ist in mehreren Druckstufen erhältlich. Geben Sie die erforderliche Druckstufe bei der Bestellung an. Die Entlastungsventil-Kartusche ist werkseitig installiert und getestet; ein Austausch vor Ort ist möglich, erfordert jedoch die Druckentlastung des Systems und den Zugang zur Einlasssektion. Bestätigen Sie Ihre erforderliche Entlastungsstufe bei der Angebotsanfrage.

　　9. Kann dieses SD5-Ventil seitlich oder kopfüber montiert werden, oder muss es mit nach oben gerichteten Hebeln installiert werden?

　　Das Ventil kann in jeder Ausrichtung montiert werden – horizontal, vertikal oder umgekehrt –, vorausgesetzt, die Montagefläche ist eben und stabil. Die Montage auf einer unebenen Fläche kann den Gusseisenkörper verziehen und zu einem Klemmen des Spools führen. Das Montage-Lochmuster von 295 mm x 73 mm erfordert M8 oder M10 Schrauben und flache Unterlegscheiben, die gleichmäßig angezogen werden, um Spannungen im Körper zu vermeiden.

　　10. Wie verhält sich der Preis dieser 7-Saug-Konfiguration im Vergleich zum Kauf von zwei kleineren Ventilen – zum Beispiel einem 4-Saug- und einem 3-Saug-Ventil?

　　Ein einzelnes 7-Saug-Monoblock-Ventil ist in der Regel kostengünstiger als der Kauf und die Verlegung von zwei separaten Ventilen, da gemeinsame Einlass- und Auslassports, ein Entlastungsventil statt zweier und reduzierte Arbeitskosten für Schläuche und Fittings anfallen. Für einen spezifischen Preisvergleich oder ein formelles Angebot kontaktieren Sie Beijing Zhongping Technology mit Ihrer erforderlichen Spool-Durchflussverteilung und Ihrem Lieferort.
