Produktübersicht

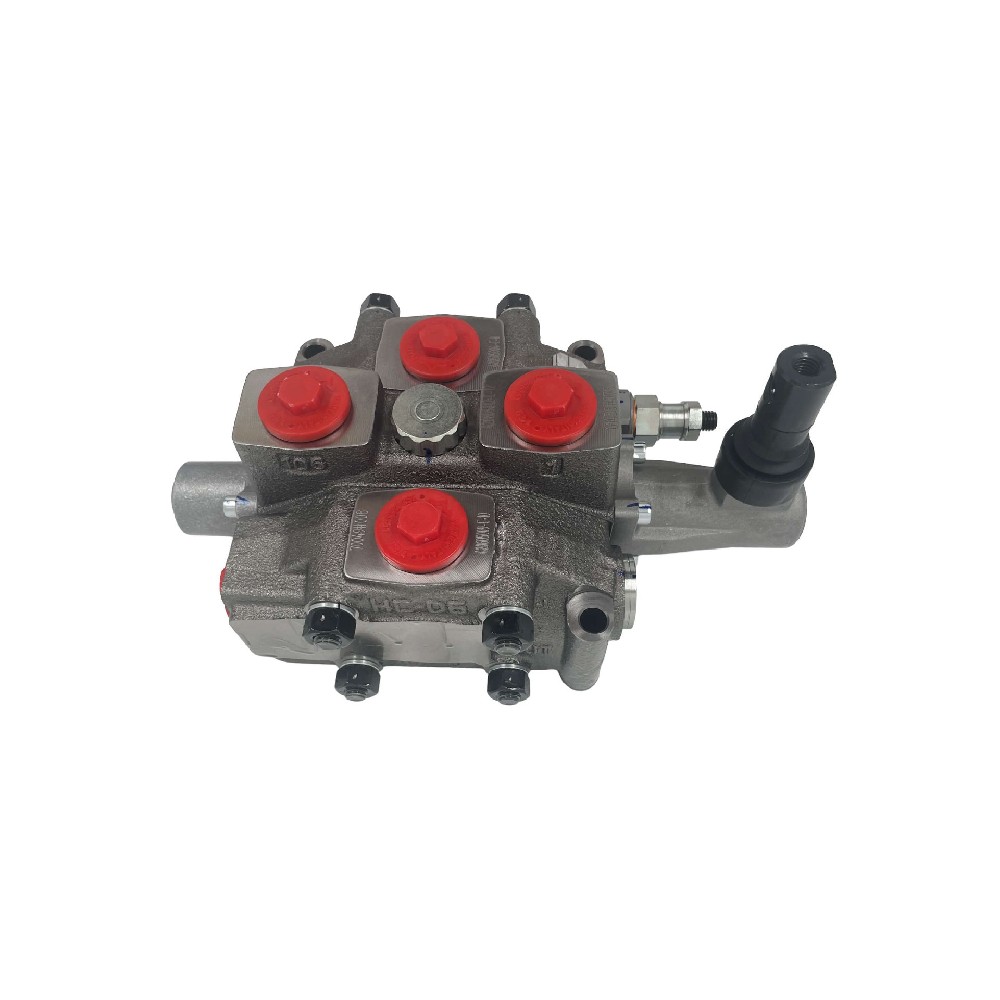

Hydrocontrol HC-D6/1-IL009(160)AG05 W002AH001F001A-TK G05 ist ein manuelles hydraulisches Richtventil für mobile Hydraulikventilanwendungen, das für eine zuverlässige Durchflussregelung in anspruchsvollen industriellen und mobilen Hydrauliksystemen entwickelt wurde.

Produkttyp Definition

Ein manuelles hydraulisches Richtventil ist ein Gerät, das den Start, den Stopp und die Richtung des Fluidstroms innerhalb eines Hydraulikkreislaufs durch direkte mechanische Betätigung durch einen Bediener steuert. Diese Kategorie umfasst Schnittventile, Monoblockventile und Lastsensor-Varianten, die sich durch ihren Betätigungsmechanismus, die Durchflusskapazität und die Integrationsarchitektur unterscheiden. Die Hydrocontrol HC-D6-Serie gehört zum Abschnittsventilsegment, das für Anwendungen entwickelt wurde, die moderate Durchflussraten bis zu 100 L/min und die Flexibilität zur Kombination mehrerer Abschnitte für komplexe hydraulische Funktionen erfordern.

Hauptspezifikationen

Nenndruck: 35 MPa

Nennfluss: 100 L/min

Kontrolltyp: manuell/mechanisch

Port Größe (P, A, B): G3 / 4 "(BSPP)

Port Größe (T): G3 / 4 "(BSPP)

Anzahl der Abschnitte: 1 (Einzelabschnittskonfiguration pro Modellbezeichnung)

Montage: In-line / Abschnittsstapel

Technische Highlights

Hochdruckfähigkeit mit kompakter Konstruktion: Bei 35 MPa funktioniert das Ventil zuverlässig in Systemen, die eine hohe Kraftdichte erfordern, wie hydraulische Steinbohrer, wo der Platz begrenzt ist, aber die Leistung kritisch ist.

Optimierte Durchflusskapazität für mobile Anwendungen: Mit einem Nennström von 100 L / min unterstützt das Ventil typische Aktuatordrehzahlen für mobile Geräte wie Schleppwagen und Marinewinden, ohne übergroße, schwerere Ventilbanken zu erfordern.

Standardisierte G-Serie-Anschlüsse: Alle Arbeitsanschlüsse nutzen G3 / 4 "BSPP-Gewinde, vereinfachen die Schlauchintegration und reduzieren die Bestandskomplexität für Wartungsteams über mehrere Gerätetypen hinweg.

Manuelle Betätigung mit mechanischer Rückmeldung: Die mechanische Steuerung bietet eine direkte, intuitive Positionierung der Spule und bietet den Bedienern eine vorhersehbare Messsteuerung ohne Vertrauen auf elektrische Systeme - ein wichtiger Vorteil in Umgebungen, in denen elektronische Ausfälle minimiert werden müssen.

Anwendungen

Marine-Hydrauliksysteme: Bietet präzise, manuelle Override-Steuerung für Deckmaschinen wie Winden und Lenkung, die Betriebskontinuität auch während elektrischer Systemunterbrechungen gewährleistet.

Hydraulische Steinbohrer: liefert einen konsistenten Durchfluss bei 35 MPa, um hochwirkende Schlagmechanismen anzutreiben, die Durchdringungsraten innerhalb von ± 5% des Sollpunkts unter variablen Belastungsbedingungen aufrechterhalten.

Straßenrettung / Schleppwagen: Ermöglicht einen reibungslosen, fortschrittlichen Betrieb von Auslegern und Auslegerfunktionen, reduziert die Stoßbelastung auf mechanische Strukturen und verlängert die Lebensdauer der Komponenten um etwa 20% im Vergleich zu einer plötzlichen Ein- / Ausschaltungssteuerung.

Mobile hydraulische Ausrüstung: Geeignet für landwirtschaftliche und bauliche Befestigungen, die eine zuverlässige Richtungssteuerung erfordern, mit Porting, das Standard-G3 / 4 "Hydraulikleitungen entspricht, um Umwandlungsadapter zu minimieren.

Auswahlberatung

Geeignet für: Systeme, die eine einfunktionale Richtungssteuerung mit manueller Betätigung erfordern, wie z. B. Hilfsschaltungen, pilotbetriebene Systemüberschreitungen oder Geräte, bei denen elektrische Steuerungen unpraktisch sind.

Geeignet für: Anwendungen, die bei Drücken von bis zu 35 MPa und Strömungen von bis zu 100 L/min arbeiten, insbesondere bei G3/4" BSPP-Anschlüssen, die sich mit bestehenden Hydraulikschlauchbaugruppen ausrichten.

Geeignet für: Mobiles Gerät, das eine robuste, vibrationsbeständige Steuerung erfordert, ohne sich auf Magnete oder elektronische Steuerungen zu verlassen.

Nicht empfohlen für:Systeme, die eine proportionale elektrische Steuerung oder Fernbedienung erfordern. Für Anwendungen, die eine CAN-Bus- oder PWM-Steuerung erfordern, sollten elektrohydraulische Proportionventile mit integrierter Elektronik in Betracht gezogen werden.

Nicht empfohlen für: Schaltungen, die bei Spitzenbedarf durchgängig über 100 L/min durchströmen. Für solche Bedingungen wird eine größere Ventilplattform mit einer Nennleistung von 150 bis 200 L/min empfohlen, um einen übermäßigen Druckabfall zu vermeiden.

FAQ (häufig gestellte Fragen)

1. Ist dieses Ventil kompatibel mit Standard-Hydraulikflüssigkeiten, die in Marine- und mobilen Geräten verwendet werden?

- Ja. - Ja. Das Ventil ist mit Hydraulikflüssigkeiten auf Mineralölbasis nach ISO 11158 kompatibel und kann nach Bestätigung der Dichtverträglichkeit nach Herstellerlichtlinien mit synthetischen Flüssigkeiten und biologisch abbaubaren Ölen verwendet werden.

2. Was ist der maximale Betriebsdruck für eine nachhaltige Nutzung?

35 MPa. Das Ventil wird nach ISO 9001-Herstellungsstandards getestet und für den kontinuierlichen Betrieb bei diesem Druck mit einem Prouddruck von 52,5 MPa (1,5 x nominal) validiert, um die strukturelle Integrität unter vorübergehenden Spannungen zu gewährleisten.

3. Was ist der Temperaturbereich für zuverlässigen Betrieb?

-20°C bis +80°C Umgebungs- und Flüssigkeitstemperatur. Dichtungen und innere Freiräume werden ausgewählt, um eine konsistente Spulenverschiebung und Leckagekontrolle in diesem Bereich ohne externe Heizung oder Kühlung aufrechtzuerhalten.

4. Wie vergleicht sich der manuelle Betätigungsmechanismus mit magnetbetriebenen Richtventilen?

Die manuelle Betätigung bietet eine direkte mechanische Rückmeldung, die es den Bedienern ermöglicht, die Spulenposition und die Durchflussmessung zu "fühlen", während Magnetventile eine Fernschaltung anbieten, jedoch kein proportionales Gefühl haben, es sei denn, sie werden mit fortgeschrittenen Treibern gepaart. Für Anwendungen, in denen Vibration, Feuchtigkeit oder elektrischer Ausfall ein Problem ist, bieten manuelle Ventile in der Regel eine höhere mittlere Zeit zwischen Ausfällen (MTBF & amp; amp; gt; 100.000 Stunden unter normalem Gebrauch).

5. Welche Wartungsintervalle werden für dieses Ventil empfohlen?

Überprüfen Sie externe Anschlüsse und Spulen Dichtung Zustand alle 1.000 Betriebsstunden oder jährlich, je nachdem, was zuerst kommt. Der innere Spulenverschleiß ist in der Regel im Feld nicht nutzbar; jedoch kann das Ventil zur Reinigung demontiert werden, wenn eine Verunreinigung vermutet wird. Der Austausch von Dichtungssets wird alle 5.000 Stunden oder wenn eine externe Leckage beobachtet wird empfohlen.
