Produktübersicht

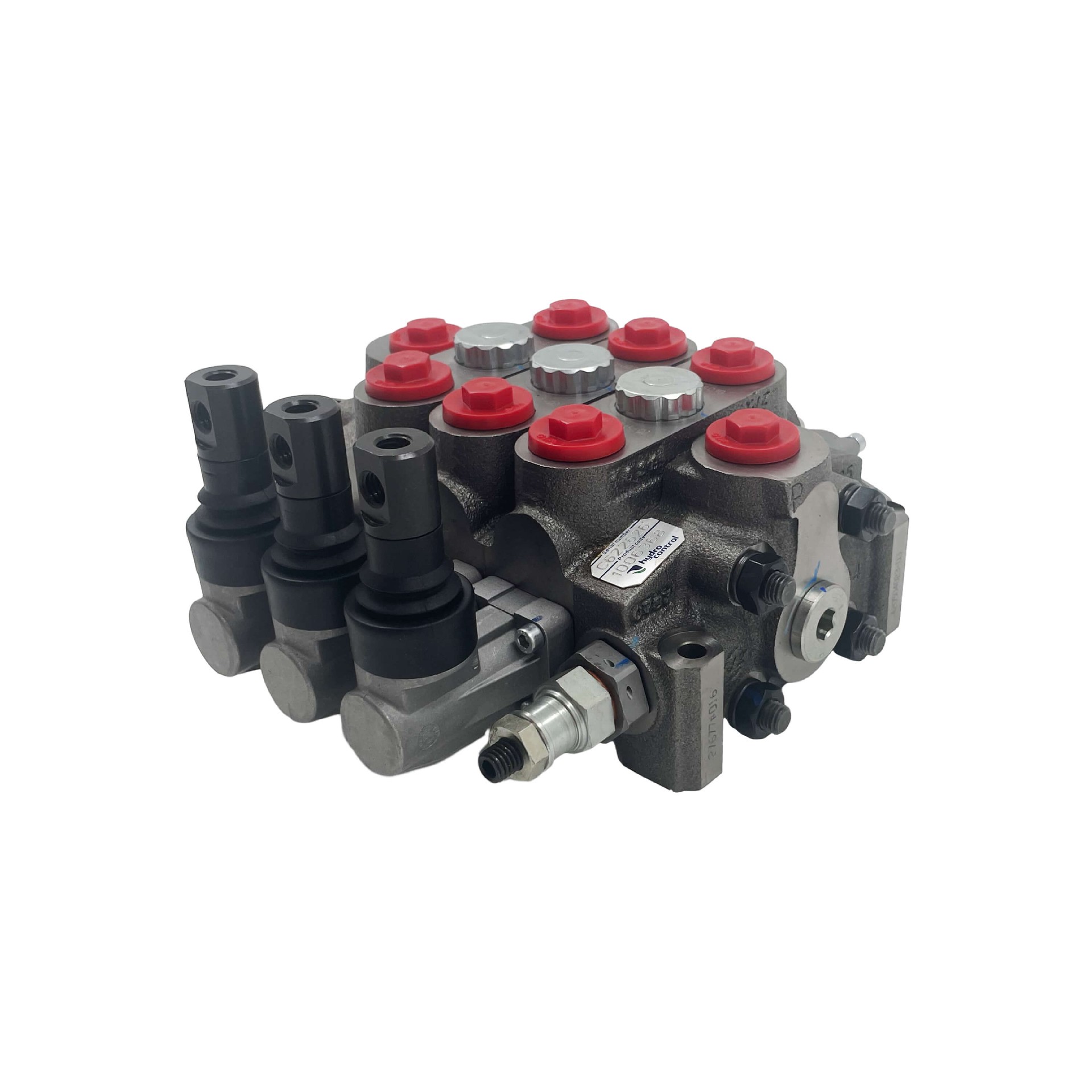

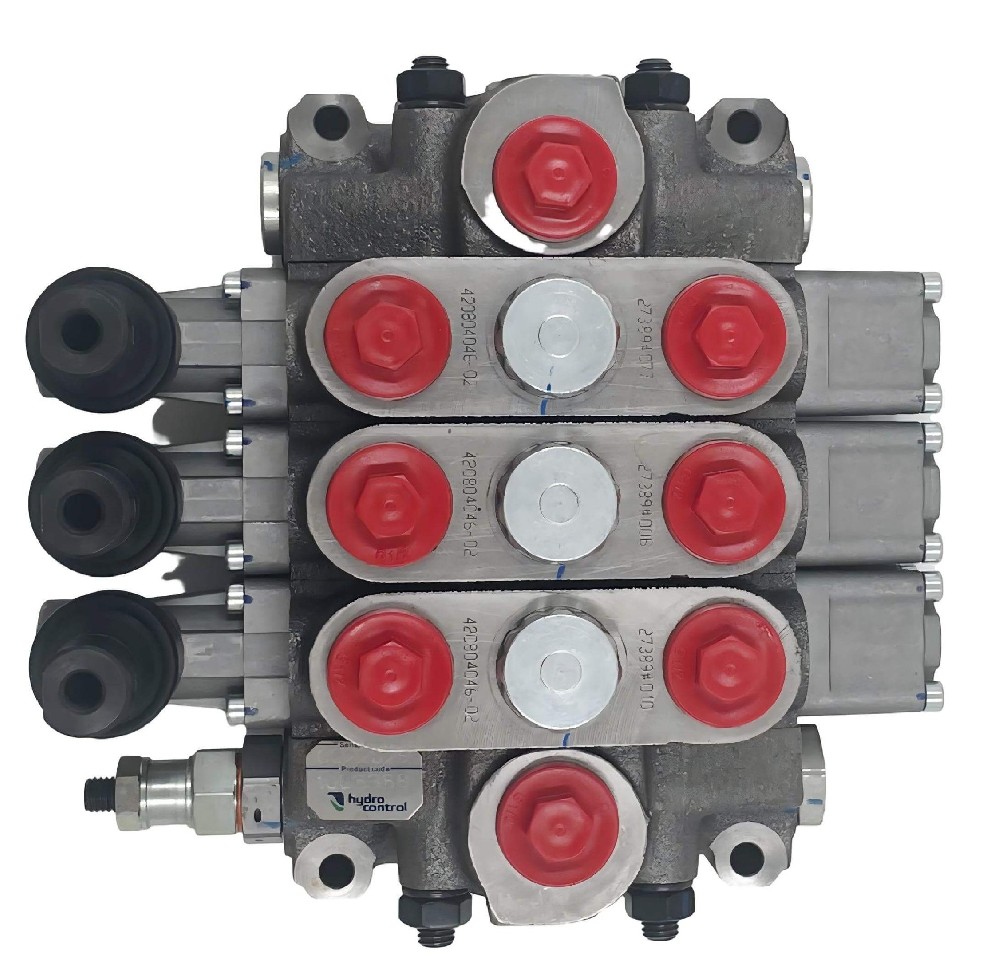

Hydrocontrol HC-D4/3-IL009-160 W002AH001F001A-TN G04 ist ein Dreiwege-Monoblock-Hydraulikventil, das Schnittsteuerventilfunktionalität für präzises manuelles Hydraulikkreisverwaltung bietet, das für anspruchsvolle mobile und marine Hydrauliksysteme entwickelt wurde.

Produkttyp Definition

Ein Monoblock-Hydraulikventil ist ein einstückiger Gusskörper, der mehrere Spulenabschnitte beherbergt, wodurch Leckvege zwischen den in Schnittventilen üblichen Abschnitten beseitigt werden. Diese Kategorie steht im Gegensatz zu modularen Schnittventilen, die Zusatzabschnitte ermöglichen. Der HC-D4/3 ist ein Drei-Spulen-Monoblock-Design, das Kompaktheit und Zuverlässigkeit in raumbegrenzten Installationen priorisiert. Als manuelles Steuerventil setzt es auf eine direkte mechanische Hebelbetriebung für eine proportionale Strömungsregelung ohne externe Elektronik.

Hauptspezifikationen

Nenndruck: 35 MPa

Nennfluss: 80 L / min

Anzahl der Wege/Abschnitte: 3

Kontrolltyp: manuell/mechanisch

Port P, A, B Gewinde: G1 / 2 "(BSPP)

Port T-Gewinde: G3 / 4 "(BSPP)

Karosseriebau: Monoblock Gusseisen

Spulentyp:Serienparallele Konfiguration(je Herstellerdatenblatt)

Technische Highlights

Monoblock-Konstruktion eliminiert Querschnittsleckage: Das einstückige Gehäuse beseitigt die Notwendigkeit von Binderstangen und Dichtungen zwischen Abschnitten und reduziert potenzielle externe Leckpunkte um über 50% im Vergleich zu äquivalenten Querschnittsstapelventilen. Dies verbessert direkt die Sauberkeit des Systems und verringert das Eintrittsrisiko von Kontaminationen.

Optimierter Durchflussweg für 80 L/min Kapazität: Der Nenndruck von 35 MPa in Kombination mit 80 L/min Durchfluss unterstützt den gleichzeitigen Betrieb mehrerer Aktuatoren. Für Anwendungen, die einen nachhaltigen hohen Durchfluss erfordern, sind die internen Durchflusskanäle so groß, dass der Druckabfall unter 1,2 MPa bei vollem Nennströmen bleibt und der Energieverlust als Wärme minimiert wird.

Manuelle proportionale Steuerung mit mechanischem Feedback: Die direkte mechanische Verknüpfung bietet den Bedienern taktiles Feedback. Für Anwendungen, die einen niedrigen Temperaturbetrieb erfordern, behält die Spulenkonstruktion konsistente Dosiereigenschaften bis zu -20 °C ohne viskositätsbedingte Stiktion, die eine vorhersehbare Maschinensteuerung in kalten Klimazonen gewährleistet.

Anwendungen

Marine Hydraulische Systeme (Winchen, Lenkgetriebe): Die G-Gewindeanschlüsse (G1 / 2 ", G3 / 4 ") und 35 MPa-Bewertung entsprechen den gängigen Marine-Hydraulikfitting-Standards. Der Monoblock-Körper widersteht Korrosion in Salzsprühumgebungen, wenn er mit einer geeigneten Oberflächenbehandlung verwendet wird, wodurch die Serviceintervalle auf typische 2.000-stündige Inspektionszyklen verlängert werden.

Hydraulische Felsbohrgeräte: Drei Spulenabschnitte ermöglichen eine unabhängige Steuerung der Zufuhr-, Rotations- und Schlagfunktion von einem einzigen Ventil. Die manuelle Steuerung liefert die schnelle Reaktion - in der Regel unter 50 ms - die für die Bohrpräzision des Bedieners in der Schleife erforderlich ist.

Straßenrettenfahrzeuge (Schleppwagen, Wrecker): Kompakte Monoblock-Abmessungen passen in den eingeschränkten Fahrwerksräumen von Schwerlastfahrzeugen. Die Kapazität von 80 L/min unterstützt die gleichzeitige Ausdehnung des Auslegers und den Windenbetrieb bei Nenndrehzahlen des Fahrzeugmotors, wodurch die Wiederherstellungszykluszeiten im Vergleich zu Einfunktionssystemen um etwa 15-20% verkürzt werden.

Mobile Hydraulikausrüstung (Lader, Anlagen): Geeignet für offene Zentrum-Hydrauliksysteme, die in kompakten Nutzfahrzeugen üblich sind. Die manuelle Override-Funktion gewährleistet einen fehlersicheren Betrieb im Falle eines Ausfalls der elektronischen Steuerung.

Auswahlberatung

Geeignet für: Open-Center-Hydraulikkreise mit bis zu 80 L/min Systemdurchfluss und maximalem Arbeitsdruck von 35 MPa. Ideal für Anwendungen, die drei unabhängige Aktuatorsteuerungen in einem kompakten Fußabdruck erfordern.

Geeignet für: Umgebungen, in denen die elektrische Steuerung unerwünscht oder nicht verfügbar ist, einschließlich Gefahrenzonen oder Feldserviceausrüstung, die eine mechanische Unterstützung erfordert.

Geeignet für: Systeme, die bereits BSPP (G-Gewinde) Fittings verwenden, die Adapteranforderungen und potenzielle Leckpunkte beseitigen.

Nicht empfohlen für: Geschlossenes Zentrum oder lastfühlende Hydrauliksysteme ohne zusätzliche druckkompensierte Vorstromkomponenten, da das offene Zentrum des Ventils eine kontinuierliche Pumpenströmung in den Tank verursacht.

Nicht empfohlen für: Anwendungen, die eine proportionale Magnetsteuerung oder CAN-Busintegration erfordern; Für solche Anforderungen sollten Sie die Elektrohydraulische Proportionventilserie Hydrocontrol mit integrierter Diagnostik in Betracht ziehen.

FAQ (häufig gestellte Fragen)

1. Welche Hydraulikflüssigkeiten sind mit diesem Ventil kompatibel?

Hydraulikflüssigkeiten auf Mineralölbasis mit Viskosität zwischen 15 und 400 cSt bei Betriebstemperatur. Für feuerfeste Flüssigkeiten wie HFD oder HFC wenden Sie sich an Hydrocontrol für die Überprüfung des Dichtungsmaterials, da Standarddichtungen für Mineralöle optimiert sind.

2. Was ist der maximale zugelassene Gegendruck auf dem Tank-Port (T)?

3,5 MPa kontinuierlich, 5,0 MPa intermittierend. Die Überschreitung dieser Grenzen kann eine Spulenverschiebung verursachen und die innere Leckage über den Nenndruck von 20 ml/min pro Spule hinaus erhöhen.

3. Kann dieses Ventil in Umgebungstemperaturen unter Null verwendet werden?

Ja, bis zu -20°C mit Standarddichtungen und entsprechender Flüssigkeitsviskosität. Der Betrieb unter -20°C erfordert Kältedichtungen und eine Flüssigkeit mit einem für den Temperaturbereich geeigneten Viskositätsindex. Durch höhere Flüssigkeitsviskosität steigt die manuelle Steuerkraft bei -20°C um etwa 15 %.

4. Was ist das empfohlene Wartungsintervall für die mechanische Verknüpfung?

Überprüfen Sie alle 500 Betriebsstunden externe Verbindungsschwenkpunkte. Schmieren Sie mit NLGI 2 Fett. Die interne Spulenbaugruppe ist für eine Lebensdauer von mehr als 1 Million Zyklen bei Nenndruck ausgelegt, ohne dass unter sauberen Flüssigkeitsbedingungen keine geplante interne Wartung erforderlich ist (ISO 4406 Reinigungscode 18/16/13 oder besser).

5.Wie unterscheidet sich der HC-D4/3 Monoblock von einem Schnittventil ähnlicher Kapazität?

Das Monoblockventil hat einen festen Spulenabstand und kann nach der Herstellung nicht mit zusätzlichen Abschnitten erweitert werden. Ein Schnittventil ermöglicht das Hinzufügen oder Entfernen von Abschnitten, hat jedoch mehr externe Dichtpunkte. Für feste Dreifunktionsanwendungen bietet das Monoblock-Design ein geringeres externes Leckrisiko und einen kompakteren Installationsfußdruck - in der Regel um 20% schmaler als ein äquivalentes Dreisektionsstapelventil.
