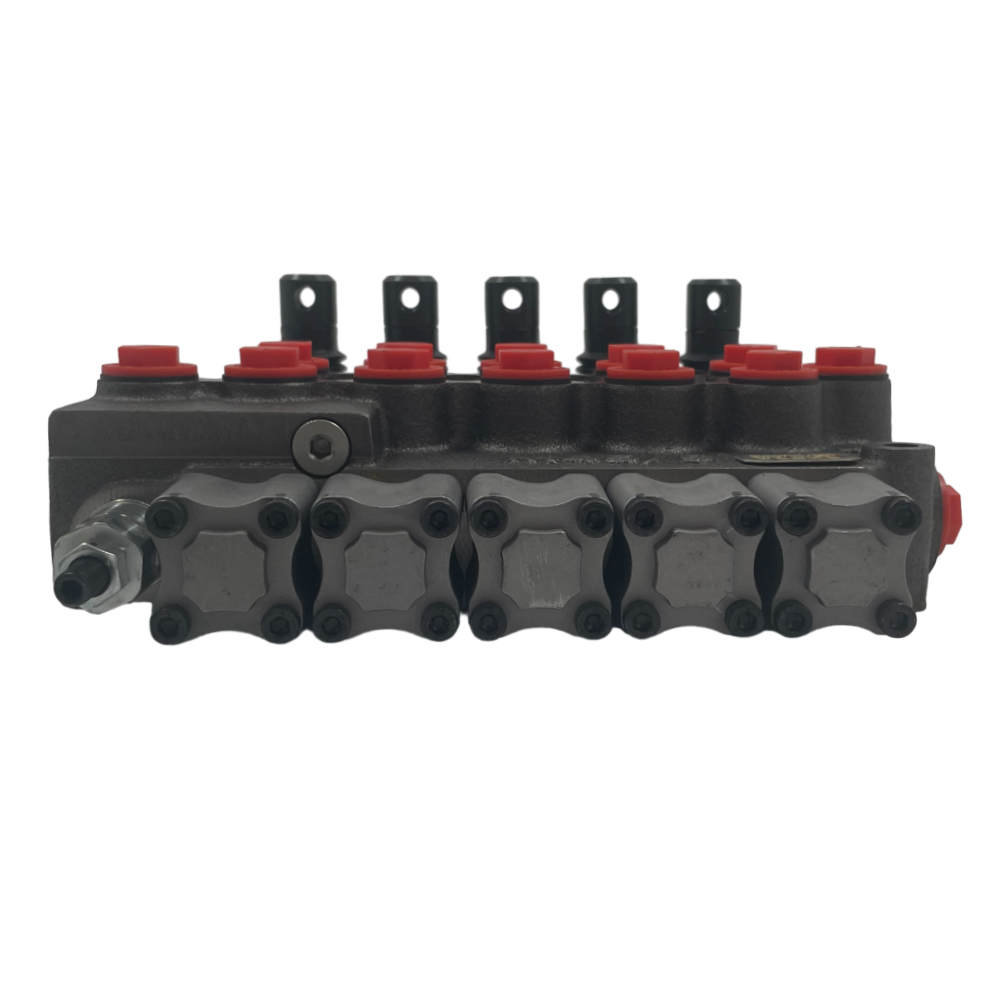

HydroControl HC-M45/5-IR301-(160)W001H001F001*5-AG02 ist ein hydraulisches Richtungsregelventil mit manueller hydraulischer Regelventilfunktionalität, für 35 MPa und 45 L/min Durchfluss, für anspruchsvolle industrielle und mobile Hydrauliksysteme entwickelt.

Produkttyp Definition

Ein Richtungssteuerventil ist ein hydraulisches Bauteil, das den Fluidstrom zu verschiedenen Aktuatoren innerhalb eines Systems leitet und den Start, den Stopp und die Bewegungsrichtung steuert. Diese Ventile werden nach der Anzahl der Anschlüsse, Spulenpositionen und Betätigungsmethode kategorisiert. Der HC-M45/5-IR301 fällt in die manuell betriebene, direktwirkende Spulenventilkategorie ein, die sich durch seine kompakte Monoblock-Konstruktion mit fünf Abschnitten auszeichnet, die jeweils eine federzentrierte, dreipolitige Spule für eine präzise Durchflussregelung in Mehrantriebsschaltungen aufweisen.

Hauptspezifikationen

Nenndruck: 35 MPa

Nennfluss: 45 L / min

Steuermethode: manuell (hebelbetrieben)

Anzahl der Abschnitte:5

Öl Port Größe (P, A, B, T): G3 / 8 "(BSPP)

Spulentyp: Federzentriert, Dreiposition

Dichtungsmaterial: NBR (Standard, geeignet für Mineralöle)

Montage: Monoblock Ventilkörper mit Durchschraubenmontage Löcher

Technische Highlights

Manuelle Steuerung mit Rastmöglichkeiten: Der manuelle Hebel bietet dem Bediener eine direkte, taktile Rückmeldung, die für Anwendungen unerlässlich ist, die eine präzise, schrittweise Durchflussmodulation erfordern. Jeder Spulenabschnitt verfügt über eine Federrekehr in die Mitte, mit optionalen Rastsätzen zur Aufrechterhaltung einer ausgewählten Spulenposition ohne kontinuierlichen Bedienereingang, die Benutzerfreundlichkeit in nachhaltigen Betrieben verbessert.

Hohe Leistungsdichte: Das Ventil erreicht einen 35 MPa Nenndruck in einem kompakten Monoblock-Gieß, was eine hohe Kraftleistung in raumbegrenzten Installationen ermöglicht, die auf mobilen Geräten und Schiffshydraulikenanlagen üblich sind.

Parallelschaltungskonfiguration: Die fünfteiligen Monoblock-Routen liefern Öl vom P-Port parallel zu allen Abschnitten, wodurch der gleichzeitige oder unabhängige Betrieb von bis zu fünf Aktuatoren möglich ist. Diese Architektur minimiert den Druckabfall über die Bank und behält unter kombinierten Belastungen eine konsistente Aktuatorgeschwindigkeit.

Korrosionsbeständige Materialbehandlung: Der Gusseisen-Körper wird einem Phosphatbeschichtungsprozess unterzogen, der eine Basisschicht liefert, die 200 Stunden Salzsprühbeständigkeit nach ISO 9227 übersteigt und die Lebensdauer in Meeres- und Außenumgebungen verlängert.

Anwendungen

Hydrauliksysteme für die metallurgische Industrie: Bietet eine konsistente Strömungsregelung für die Rollenverstellung, den Materialhandling und die Betätigung der Ofentür, wo eine zuverlässige manuelle Überschreibung während der Wartung oder Notfallbetriebe erforderlich ist.

Marine-Hydrauliksysteme: Mit G3 / 8 "BSPP-Anschlüssen, die mit gängigen Marinearmaturen und korrosionsbeständiger Beschichtung kompatibel sind, betreibt das Ventil zuverlässig Deckmaschinen, Lukendeckel und Kranausrüster in hoher Luftfeuchtigkeit und salzbeladenen Umgebungen.

Mobile hydraulische Ausrüstung: Die 45 L / min Durchflusskapazität entspricht dem hydraulischen Leistungsbereich von kompakten Radladern, Rutschlenkern und Teleskophandleidern, die eine proportionale Steuerung für Befestigungsfunktionen wie Greifer, Schrauben und Kippzylinder bieten.

Technische Ausrüstung Hydraulik: Geeignet für Servicefahrzeuge, Bohrgeräte und Materialaufzüge, bei denen ein einzelner Bediener die direkte, unabhängige Steuerung mehrerer Hydraulikkreise benötigt, ohne sich auf elektrische Magnete zu verlassen.

Auswahlberatung

Geeignet für: Systeme, die bis zu fünf unabhängige Hydraulikfunktionen mit manueller Hebelbetriebung erfordern, insbesondere, wenn elektrische Leistung für Magnetventile nicht verfügbar ist oder wenn eine fehlersichere manuelle Bedienung eine Konstruktionsanforderung ist.

Geeignet für: Mobile und industrielle Anwendungen mit einem maximalen Betriebsdruck von 35 MPa und Durchflussanforderungen von bis zu 45 L/min pro Abschnitt, mit mineralbasierten Hydraulikflüssigkeiten (ISO VG 32 bis 68).

Nicht empfohlen für:Hochfrequente automatisierte Zyklen, die eine programmierbare Logiksteuerung (SPS) erfordern. Für solche Anwendungen sollten magnetbetriebene oder proportionale Ventile mit dem gleichen Monoblock-Fußabdruck, aber mit elektrischen Spulen und Positionsreckkopplung ausgestattet sein.

Nicht empfohlen für:Systeme mit Wasser-Glykol- oder Phosphatester-Flüssigkeiten ohne Bestätigung der Dichtverträglichkeit. Die Standard-NBR-Dichtungen sind nicht geeignet; Alternative FKM-Dichtungen sollten angegeben werden.

FAQ (häufig gestellte Fragen)

1.Was ist der maximale Betriebsdruck für den HC-M45/5-IR301?

35 MPa (350 bar). Der Ventilkörper und die innere Spule sind entworfen, um diesem Druck kontinuierlich standzuhalten, mit einem Prouddruck von 52,5 MPa (1,5x nominal) nach ISO 9001-Herstellungsprüfprotokollen.

2. Welche Flüssigkeitskompatibilität bietet das Ventil?

Standarddichtungen aus NBR sind kompatibel mit Mineralölen und synthetischen Hydraulikflüssigkeiten auf Kohlenwasserstoffbasis. Für Anwendungen mit Phosphatestern oder Wasser-Glykolflüssigkeiten müssen FKM-Dichtungen zum Zeitpunkt der Bestellung angegeben werden.

3. Kann dieses Ventil in niedrigen Temperaturumgebungen betrieben werden?

Ja, der manuelle Hebelmechanismus unterhält einen konsistenten Betrieb bis zu -20°C mit der entsprechenden niedrig viskosen Hydraulikflüssigkeit (ISO VG 22). Unterhalb dieser Temperatur kann ein erhöhter Spulenwiderstand eine höhere Hebelkraft erfordern und ein Kaltstartflüssigkeitswärmer wird empfohlen.

4. Was ist das empfohlene Wartungsintervall?

Überprüfen Sie Hebelgurt und Befestigungsschrauben alle 1.000 Betriebsstunden oder jährlich. Die innere Spule und Dichtungen überschreiten in der Regel 10.000 Zyklen unter Nennbedingungen mit sauberer Flüssigkeit, die ISO 4406 Reinigungsklasse 18/16/13 erfüllt, wie in beschleunigten Lebenstests validiert wurde.

5. Wie vergleicht sich dieser fünfteilige Monoblock mit der Verwendung von fünf einzelnen Schnittventilen?

Das Monoblock-Design eliminiert externe Verbindungsschläuche zwischen Abschnitten und reduziert potenzielle Leckpunkte um bis zu 80% im Vergleich zu gestapelten Abschnittsventilen. Es bietet auch eine kompaktere Installation mit einer einzigen Montagefläche.
