In der Welt der mobilen Hydraulik lenkt die Komplexität einer Maschine oft von einer grundlegenden Wahrheit ab: Selbst die anspruchsvollsten Systeme basieren auf zuverlässigen, einzigartigen Funktionen. Während mehrere Abschnittsbanken für komplexe Operationen wie Auslegergelenk notwendig sind, besteht eine anhaltende Nachfrage nach einer dedizierten, kompakten und leistungsstarken Einheit, um eine einzige Hilfsaufgabe zu bewältigen. Ob es sich um den Betrieb einer Windenbremse auf einem Rückgewinnungsfahrzeug, die Steuerung eines Stabilisatorbeins oder die Verwaltung einer spezifischen Förderfunktion handelt, die Notwendigkeit eines robusten, unabhängigen 1-Spulenhydraulischen Steuerventils ist konstant.

Ingenieure und Wartungsexperten stehen oft vor der Herausforderung, eine Einfunktionsschaltung in ein bestehendes System zu integrieren, ohne den Großteil oder die Komplexität eines vollständigen Schnittstapels. Hier schneidet sich der Walvoil SDS180/1 seine Nische aus. Diese einstückige Konfiguration ist Teil der renommierten SDS180-Familie und bietet die legendäre Haltbarkeit der Walvoil-Linie in einem Formfaktor, der für Einfachheit und Hochdruckleistung konzipiert wurde. Es ist nicht nur ein Ventil; es ist ein Präzisionswerkzeug für Betreiber, die die absolute Kontrolle über eine kritische Hydraulikfunktion in anspruchsvollen Umgebungen verlangen, von Marinedecks bis hin zu staubigen Bergbaustellen.

Die Philosophie der einzelnen Abteilung: Design und Positionierung

Wenn wir über hydraulische Steuerung sprechen, ist der natürliche Instinkt, in Bezug auf Vielfalt zu denken - mehrere Funktionen, mehrere Hebel und mehrere Aktuatoren. Die Walvoil SDS180/1 steht jedoch als Beweis dafür, dass eine Sache außergewöhnlich gut zu tun ein Kennzeichen von Qualitätstechnik ist. Diese Einheit ist eine Einzelteil-Version der größeren SDS180-Serie, eine Familie, die für ihre hohen Durchflussfähigkeiten (bis zu 160 L/min) und robuste Konstruktion für schwere mobile Geräte bekannt ist.

Durch die Isolierung einer einzelnen Spule innerhalb des SDS180-Gehäuses hat Walvoil ein Ventil geschaffen, das ideal für Originalgerätehersteller (OEMs) und Nachrüstungsanwendungen ist, die eine dedizierte Schaltung erfordern. Im Gegensatz zu seinen mehrzeitigen Geschwistern (wie dem SDS180/2 oder SDS180/3) geht es bei dieser Variante nicht um eine gleichzeitige Mehrfunktionssteuerung. Stattdessen konzentriert es sich auf die Bereitstellung eines extrem robusten, hochdurchflussreichen Durchgangs für einen einzelnen Aktuator.

Diese Designphilosophie wirkt sich direkt auf die Systemarchitektur aus. Es ermöglicht es Konstrukteuren, die Steuerung genau dort zu montieren, wo sie benötigt wird - vielleicht direkt auf einem Unterrahmen in der Nähe des Aktuators - um Schlauchläufe zu minimieren und Druckabfälle zu reduzieren. Der SDS180/1 ist die architektonische "Säule" eines Hydrauliksystems: er steht allein, trägt immense Belastung und bietet die strukturelle Integrität für die spezifische Aufgabe, der er zugewiesen ist.

Technische Fähigkeiten: Eine technische Interpretation von Parametern

Um die Walvoil SDS180/1 zu schätzen, muss man über die Zahlen hinausschauen und verstehen, was diese Spezifikationen für eine Maschine bedeuten, die unter Zwang arbeitet. Die in diesem Ventil getroffenen technischen Entscheidungen führen direkt zu Betriebszeit, Sicherheit und Effizienz.

Hochdruckintegrität für schwere Lasten

Das Ventil ist für einen Nenndruck von 31,5 MPa (315 bar / ~ 4600 psi) eingesetzt. In der Praxis ist dies nicht nur eine Nummer aus einem Katalog gezogen; es repräsentiert die Fähigkeit des Ventils, den bei Schlaglasten üblichen Druckspitzen standzuhalten. Betrachten Sie einen hydraulischen Steinbohrer oder eine Abbruchschere: Wenn das Werkzeug in Material beißt, sind Druckanstiege sofortig. Das Gehäuse aus ductilem Eisen und die präzisionsbearbeitete Spule des SDS180/1 sind so konzipiert, dass diese Stöße ohne Verformung oder Ausfall gehalten werden, so dass der Bruchdruckmarge sicher über den Arbeitsgrenzen bleibt. Dieser Hochdruckwert gewährleistet, dass der Ventilkörper als Druckbehälter wirkt, nicht als schwaches Glied.

Durchflusskapazität und Messsteuerung

Mit einer Nennleistung von 150 Litern pro Minute sitzt dieses Ventil fest in der mittleren bis hohen Durchflusskategorie. Aber es geht nicht nur um Volumen. Es geht um Kontrolle. Die SDS180-Serie nutzt eine spezifische "Y"-Art-Free-Flow-Galerie-Konstruktion. Diese innere Geometrie ist kritisch. Es minimiert Turbulenzen, wenn Öl durch den Ventilkörper gelangt, wenn die Spule verschoben wird.

Für den Bediener bedeutet dies genaue Dosierung. Wenn Sie eine Steuerung federn, um langsam ein Stabilisatorbein auszudehnen oder allmählich eine Winde einzusetzen, interagieren die Dosierkerben der Spule mit der Hochflussgalerie, um eine glatte, progressive Betätigung zu gewährleisten. Ohne dieses sorgfältige Design kann sich ein Hochdurchflussventil "springend" oder "an / aus" fühlen. Die 150 L / min-Kapazität gewährleistet, dass auch große Bohrungszylinder und Hochgeschwindigkeitsmotoren mit Feinheit gesteuert werden können, um ruckige Bewegungen zu vermeiden, die ein Fahrzeug destabilisieren oder eine Last beschädigen können.

Port Sizing für reale Klempner

Hydraulische Systeme leben und sterben durch ihre Verbindungen. Der SDS180 / 1 verfügt über P- und A / B-Anschlüsse mit G3 / 4 "BSP-Gewinden, während der T (Tank) -Anschluss ein größerer G1 "BSP ist.

G3/4 auf P und A/B: Dies ist eine praktische Wahl für 150 L/min Durchfluss. Es ermöglicht die Verwendung von Standard, leicht verfügbaren Armaturen und Schläuchen, die Geschwindigkeit und Druck ohne übermäßige Leitungsverluste handhaben können.

G1 "auf T: Der größere Tankhofen ist eine bewusste technische Entscheidung, um einen niedrigen Gegendruck zu gewährleisten. Wenn sich die Spule verschiebt, benötigt das vom Aktuator zurückkehrende Öl einen klaren, widerstandsarmen Weg zum Reservoir. Ein größerer T-Port minimiert den Gegendruck auf der Spule, der den Aufwand verringert, der erforderlich ist, um das Ventil offen zu halten und eine unerwünschte Erwärmung des Öls verhindert. Es ist ein Detail, das viel über Walvoils Verständnis der Systemdynamik spricht.

Manuelle Steuerung und Spool Feel

Die Steuermethode ist als manuell/mechanisch aufgeführt. Dies bedeutet eine direkte mechanische Verknüpfung zwischen dem Bedienerhebel und der Spule. In einer Ära von Joysticks und Pilotensteuerungen bietet das manuelle Ventil einen klaren Vorteil: taktiles Feedback. Ein erfahrener Bediener kann die Last durch den Hebel "fühlen". Sie können erkennen, ob ein Motor kavitiert oder wenn ein Zylinder stagniert. Die mechanische Verknüpfung des SDS180/1 bietet diese direkte sensorische Verbindung, die bei der Fehlerbehebung und Präzisionsarbeit unverzichtbar ist, insbesondere in Umgebungen, in denen die elektronische Zuverlässigkeit ein Problem ist.

Schlüsseltechnische Spezifikationen

Um einen klaren Überblick über die Leistungsfähigkeiten des Ventils zu bieten, sind hier die kritischen Spezifikationen in einem leserfreundlichen Format dargestellt:

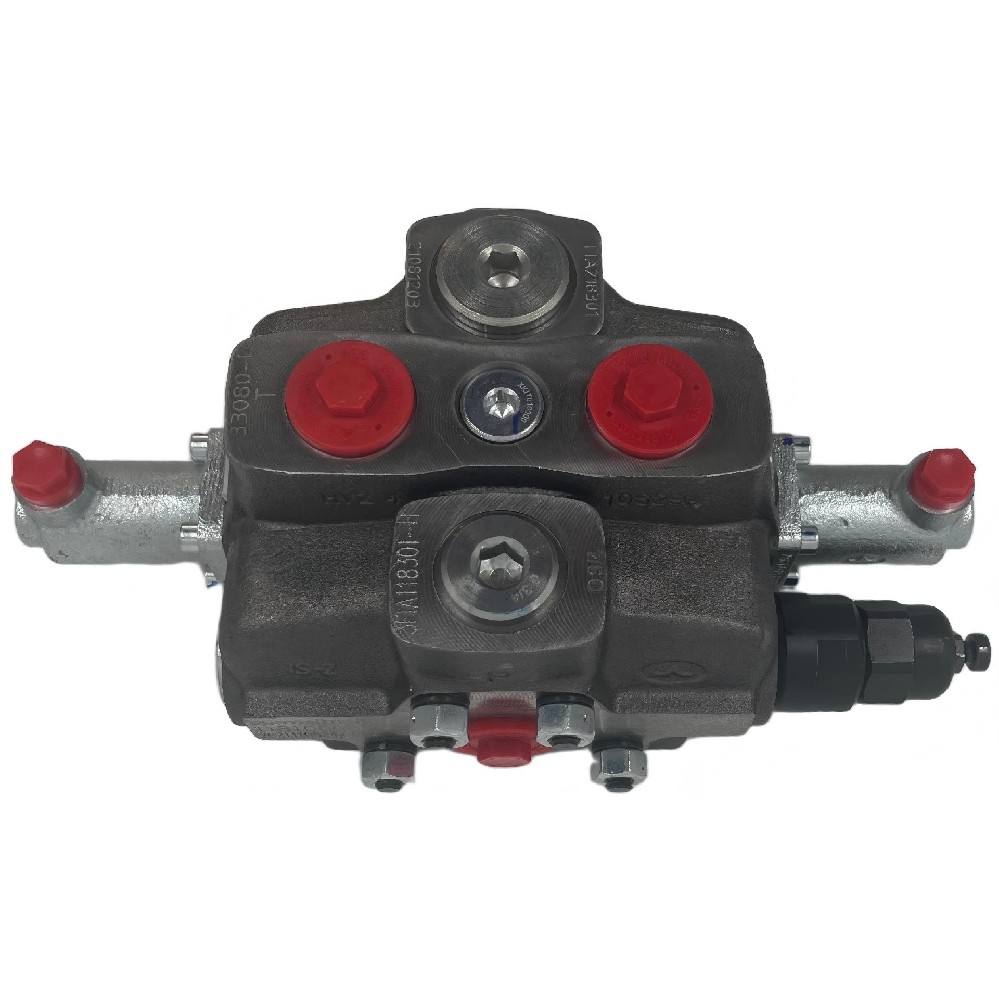

Modell: Walvoil SDS180 / 1 / AC (XG-210) / 28L / RC

Konfiguration: Einzelspule (1-Abschnitt) Schnittventil

Druckbewertung: 31,5 MPa (315 bar) maximaler Betriebsdruck, geeignet für Anwendungen mit hohem Drehmoment.

Durchflusskapazität: 150 L / min Nennströmung, für eine effiziente Hochgeschwindigkeits-Aktuatorsteuerung konzipiert.

Port-Anschlüsse: Funktionen G3 / 4 "BSP-Anschlüsse für Druck (P) und Arbeit (A / B), mit einem G1 "BSP-Tank (T) -Anschluss für einen optimierten Rückfluss.

Kontrolltyp: Manuelle / mechanische Betätigung, die direkte, zuverlässige Spulenpositionierung mit ausgezeichnetem Bedienerfeedback bietet.

Interne Merkmale: Enthält ein Lastruckschlagventil auf dem Arbeitsabschnitt, um einen Lastabfall während des Spulenübergangs zu verhindern.

Schaltungstyp: Konfigurierbar für parallele oder serielle Schaltungsarchitektur je nach Systemanforderungen.

Konstruktion: Robuste Konstruktion aus Gusseisen/mildem Stahl, die den Schwierigkeiten mobiler und industrieller Umgebungen standhalten kann.

Kritische Anwendungen in anspruchsvollen Umgebungen

Der SDS180/1 ist kein allgemeines Ventil für einen Traktor-Oberlenker; es ist ein spezialisiertes Bauteil für Anwendungen, die hohen Durchfluss und hohen Druck in einer einzigen Funktion erfordern. Seine Konstruktionsparameter machen es ideal für folgende Branchen geeignet:

Marine- und Offshore-Hydrauliksysteme

Die Meereswelt ist unerbittlich. Salzspray, konstante Bewegung und die Notwendigkeit für absolute Zuverlässigkeit definieren die Industrie. Der SDS180/1 wird häufig für Schiffshydrauliksysteme spezifiziert, wie z. B. für die Steuerung von Kapstanen, Winden oder Kranschwenkbremsen. Die manuelle Steuerungsoption wird hier bevorzugt, da sie das Risiko eines Magnetfalls in nasser Umgebung beseitigt. Der hohe Nickelgehalt im Gusseisen bietet inhärente Korrosionsbeständigkeit und der große G1 "Tankhofen ermöglicht lange Rückkehrleitungen, die auf großen Gefäßen üblich sind, ohne zerstörerischen Gegendruck aufzubauen.

Hydraulische Steinbohrgeräte

Steinbohrer, ob für Steinbruch oder Fundamentarbeit, unterwerfen hydraulische Komponenten extremen Vibrationen und Druckspitzen. Der SDS180/1 zeichnet sich auf diesen Anlagen als Zuführungs- oder Rotationssteuerventil aus. Die 315 bar-Nennung gewährleistet, dass es den hohen Druck bewältigen kann, der erforderlich ist, um Felsen zu brechen, während das robuste Spulendesign dem konstanten Hämmern und Vibrationen standhält, ohne unbeabsichtigt zu verschieben. Das in den Abschnitt integrierte Belastungsrückschlagventil ist hier von entscheidender Bedeutung und hält die Bohrfeedung stabil gegen die Schwerkraft, wenn das Ventil zentriert ist.

Rückgewinnungsfahrzeuge und mobile Krane

Straßenrückgewinnungsfahrzeuge und LKW-montierte Krane erfordern Hydraulik, die sofort arbeiten kann, unabhängig von Motordrehzahl oder Wetter. Der SDS180/1 ist ideal für die Steuerung von Straßenrückgewinnungsgeräten wie Hydraulikwinden oder Unterhebeachsen. Die hohe Durchflussrate (150 L / min) ermöglicht es Winden, schnell einzuspulen und die Wiederherstellungszeit auf einer belebten Autobahn zu reduzieren. Darüber hinaus bezeichnet die Variante "AC" in der Modellnummer (SDS180/1/AC) oft spezifische Spulenoptionen wie Anti-Kavitations- oder Stoßventile, die für die Windenbremssteuerung kritisch sind und verhindern, dass eine Last bergabwärts wegläuft.

Systemintegration und Kommunikation

In der modernen Hydraulik kann ein Ventil nicht isoliert existieren. Es muss mit dem System kommunizieren, auch wenn diese Kommunikation rein hydraulisch ist. Der SDS180/1 integriert sich durch sein flexibles Design nahtlos in breitere Systeme.

Load Sensing Capability: Während das Basismodell ein einfaches manuelles Ventil ist, hat die SDS180-Serie eine Load Sensing-Variante, die als DLS180 bekannt ist. Wenn Ihr System eine variable Pumpensteuerung erfordert, um Energie zu sparen, kann die DLS-Version dieses einzelnen Abschnitts das LS-Signal an die Pumpe liefern, so dass das System nur den Durchfluss und den Druck erzeugt, den die Last auf dieser einzelnen Spule erfordert.

Mechanische Verknüpfung: Das Ventil akzeptiert verschiedene mechanische Verknüpfungskits, die eine Fernbetätigung über Kabel ermöglichen, wenn eine direkte manuelle Steuerung ergonomisch nicht möglich ist. Diese Flexibilität ermöglicht es den Ingenieuren, den Ventilkörper an einer Hochdruckposition zu platzieren, während die Bedienstation komfortabel und sicher ist.

Hydraulische Pilotoptionen: Für Anwendungen mit hoher Kraft, bei denen der manuelle Aufwand zu hoch ist, kann der SDS180/1 für den hydraulischen Pilotbetrieb konfiguriert werden, so dass er durch einen kleineren Remote-Joystick gesteuert werden kann, wodurch die Zuverlässigkeit eines Schnittventils mit der Ergonomie moderner Steuerstationen vereint wird.

Zuverlässigkeit und Gesamtbetriebskosten

Aus Wartungsperspektive bietet der SDS180/1 einen erheblichen langfristigen Wert. Die Schnittkonstruktion, auch mit nur einem Abschnitt, bedeutet, dass, wenn innerer Verschleiß auftritt, das Ventil demontiert werden kann. Spulen und Dichtungen sind nützliche Gegenstände. Im Gegensatz zu geschweißten Monoblockventilen, die bei Beschädigung vollständig ersetzt werden müssen, kann der SDS180/1 neu aufgebaut werden.

Die Haltbarkeit der SDS-Serie ist in der Industrie gut dokumentiert. Walvoil profitiert als Schlüsselspieler der Interpump-Gruppe von Jahrzehnten metallurgischer und tribologischer Forschung. Die Spulen werden in der Regel gehärtet und auf Mikron-Toleranzen gemahlen, die mit dem Ventilkörper paaren, um eine natürliche Dichtung zu schaffen, die Leckage im Laufe der Zeit minimiert. Diese harte Verschleißfläche, kombiniert mit der Möglichkeit, Dichtungen ohne spezialisierte Werkzeuge zu ersetzen, reduziert die Ausfallzeiten der Maschine und die Gesamtbetriebskosten über die Lebensdauer der Ausrüstung drastisch.

Auswahlanleitung: Ist der SDS180/1 für Ihre Anwendung geeignet?

Bei der Wahl des richtigen Ventils geht es darum, das Bauteil an die Aufgabe anzupassen. Hier ist ein praktischer Leitfaden, wo dieses spezifische Modell sich auszeichnet und wo es die falsche Wahl sein könnte.

Der SDS180/1 ist die ideale Wahl, wenn:

Sie benötigen eine einzige Hilfsfunktion mit hohem Durchfluss (bis zu 150 L/min), wie einen speziellen Hydraulikmotorantrieb.

Ihr System arbeitet bei hohem Druck (konsequent in der Nähe von 315 bar) und erfordert einen Ventilkörper, der nicht müde wird.

Sie bevorzugen oder benötigen eine direkte manuelle Steuerung für besseres Bedienerfeedback und Zuverlässigkeit.

Sie arbeiten in einer korrosiven oder nassen Umgebung (Marine, Offshore), in der Elektronik eine Haftung darstellt.

Sie bauen oder reparieren Geräte wie Forstkrane, Kompaktoren oder große landwirtschaftliche Lader, bei denen eine robuste, einfunktionale Schaltung erforderlich ist.

Erwägen Sie Alternativen, wenn:

Sie benötigen mehrere Funktionen aus einer Ventilbank. In diesem Fall sollten Sie sich die SDS180-Varianten mit mehreren Abschnitten ansehen (z. B. SDS180/2, SDS180/3 oder SDS180/12), die es Ihnen ermöglichen, bis zu 12 Abschnitte für eine komplexe Steuerung zu stapeln.

Ihre Anwendung erfordert extrem geringen Durchfluss und kompakte Größe für einen Minibaggerbefestigung; Die SD6- oder SD8-Serie könnte eine kostengünstigere Lösung bieten.

Sie benötigen eine komplexe elektrohydraulische Proportionssteuerung mit integrierter Elektronik; Ein spezielles Proportionsventil mit Bordeelektronik wäre besser geeignet.

Für Betreiber von Schleppwagen, Werften, die Krane betreiben, oder Bergbauunternehmen, die Hydraulikbohrer betreiben, bietet der Walvoil SDS180/1 eine Einfunktionssteuerung, die schwer zu übereinstimmen ist. Es steht als robuste, zuverlässige und präzise entwickelte Lösung für die anspruchsvollsten hydraulischen Herausforderungen der Welt.

Häufig gestellte Fragen (FAQ)

Q1: Kann der Walvoil SDS180 / 1 verwendet werden, um einen Hydraulikmotor zu steuern, oder ist es nur für Zylinder?

Ja, es ist gut geeignet für die hydraulische Motorsteuerung. Die Durchflussrate von 150 L/min ist ideal für Motoren mit mittlerer bis hoher Geschwindigkeit. Die Dosiereigenschaften des Ventils ermöglichen einen reibungslosen Start und Stillstand des Motors. Für Motoranwendungen stellen Sie jedoch sicher, dass Sie den richtigen Spulentyp (z. B. Motorspule) angeben, der die geeigneten Dosierkerben für übermittlere oder überlaufende Belastungsbedingungen hat, um Kavitation zu verhindern.

Q2: Was ist der Unterschied zwischen der Standardversion SDS180/1 und der DLS180/1?

Der Hauptunterschied ist der Hydraulikkreislauf. Der Standard SDS180 ist je nach Einlass ein offenes oder geschlossenes Zentralventil. Das DLS180 ist die Load Sensing Version. Ein DLS180/1 verfügt über einen zusätzlichen Durchgang für das Lastsignal, der es ermöglicht, mit einer druckkompensierten Pumpe zu kommunizieren. Diese Einrichtung ist energieeffizienter, da die Pumpe nur den genauen Durchfluss und den Druck liefert, den die Last auf dieser einzelnen Spule erfordert, anstatt überschüssiges Öl über ein Entlastungsventil abzulenken.

Q3: Die Modellnummer enthält "AC (XG-210) / 28L / RC". Was zeigen diese Suffixe typischerweise an?

Während die Codierung von Walvoil spezifisch für benutzerdefinierte Bestellungen sein kann, beschreiben diese Suffixe in der Regel die Konfiguration.

AC: Oft bezieht sich auf "Anti-Kavitation" oder "Anti-Schock" Ventile, die in die Arbeitsanschlüsse integriert sind. Dies ist für Anwendungen mit überlaufenden Belastungen (wie Winden oder Ausleger) entscheidend, um Druckspitzen und Kavitation zu verhindern.

28L: Gibt wahrscheinlich den Spulentyp, die Federzentrierungskonfiguration oder die spezifischen Dosiereigenschaften an, die für 150 L/min-Durchfluss konzipiert sind.

RC: Typischerweise steht für "Fernbedienung" oder zeigt die Art der mechanischen Kabelsteuerung Befestigungsmechanismus an. Es schlägt vor, dass das Ventil vorgebohrt oder ausgestattet ist, um ein Kabelbetätigungskit zu akzeptieren.

Für die genaue Dekodierung Ihrer spezifischen Ventilkonfiguration ist es am besten, das Walvoil-Datenblatt oder den Bestellcodeschlüssel zu konsultieren.

Q4: Welche Wartung erfordert dieses Ventil in einer rauen Umgebung wie ein Steinbohrer?

Die Wartung ist relativ gering, aber kritisch. Die primäre Wartungsaufgabe besteht darin, sicherzustellen, dass die Hydraulikflüssigkeit sauber bleibt, da Verunreinigung die Hauptursache für Spulenverstopfung oder Verschleiß ist. Überprüfen Sie visuell die äußeren Verbindungen und die Stiefeldichtung des manuellen Aktuators auf Risse oder Schäden, da hier das Eindringen von Korn die Spule schätzen kann. Die Serie SDS180 ist für den Service konzipiert; wenn sich die Spulenleistung verschlechtert, kann das Ventil oft demontiert werden, um die Spule zu entgraten oder Dichtungen zu ersetzen, ohne den Ventilkörper von der Maschine zu entfernen.

Q5: Ist dieses Ventil mit biologisch abbaubaren Hydraulikflüssigkeiten kompatibel?

Im Allgemeinen ja. Walvoil-Ventile sind mit den meisten mineralbasierten und vielen umweltfreundlichen Hydraulikflüssigkeiten (wie synthetischen Estern oder pflanzlichen Ölen) kompatibel. Einige biologisch abbaubare Flüssigkeiten können jedoch im Laufe der Zeit gegenüber bestimmten Dichtmaterialien aggressiv sein. Wenn Sie eine spezifische Art von Bioöl verwenden (z.B. HEES oder HETG), ist es ratsam, die Dichtungskompatibilität mit dem Flüssigkeitshersteller zu überprüfen oder den technischen Support von Walvoil zu konsultieren, um sicherzustellen, dass die Standard-Buna-N- oder Viton-Dichtungen für den langfristigen Service geeignet sind.
