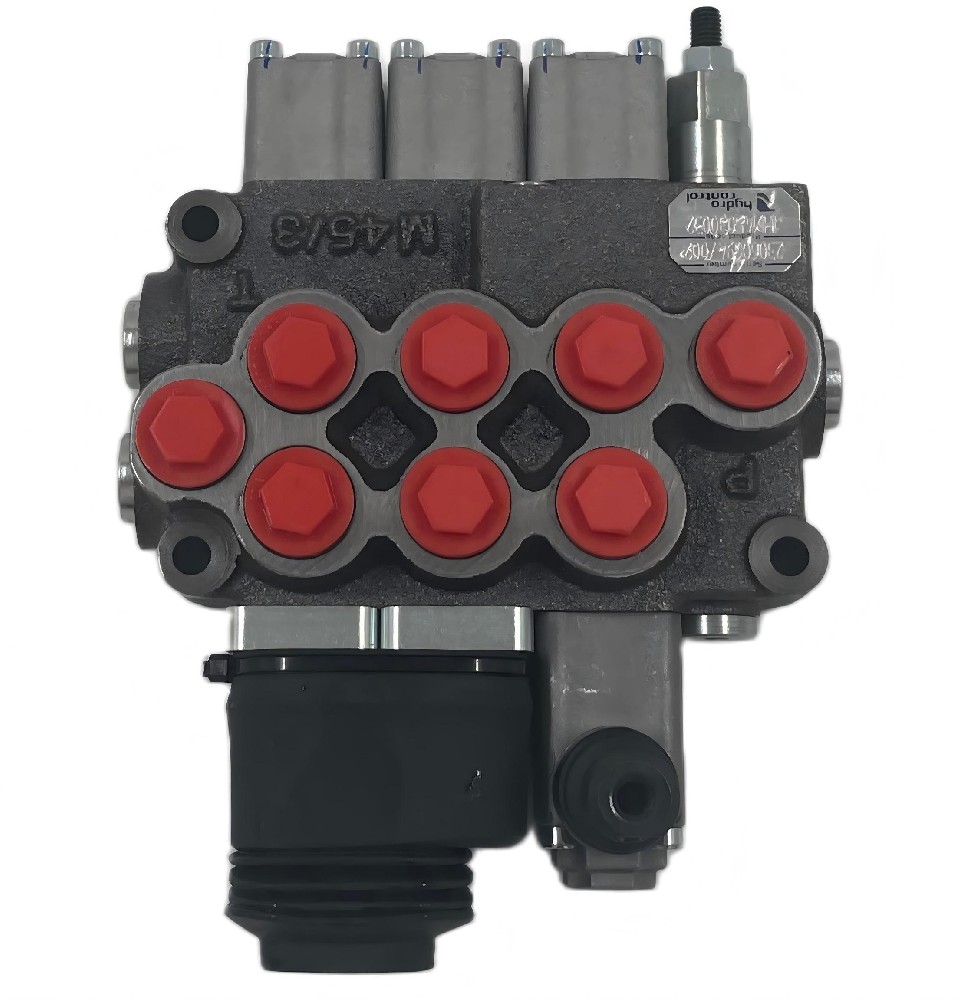

Der Hedey Hydro Control HC-M45/3 ist ein präzisionskonstruierter Hydraulikventilverbreiter, der für anspruchsvolle mobile Anwendungen entwickelt wurde. Mit robusten hydraulischen manuellen Steuerventilen bietet diese Monoblock-Einheit eine zuverlässige, taktile Kontrolle über hydraulische Funktionen, bei denen das Feedback des Bedieners und die Haltbarkeit des Systems für Produktivität und Sicherheit von entscheidender Bedeutung sind.

Jenseits des Joysticks: Der Fall für manuelle Hydraulik

In der Kabine eines Straßenverdichters oder auf dem Deck eines Fischereifahrzeugs ist der Betreiber nicht nur ein Aufsichtsperson; Sie sind eine Erweiterung der Maschine. Es findet eine direkte, physische Konversation zwischen der Hand mit Handschuhen und dem Hydraulikantrieb statt. Ein leichter Schub eines Hebels kann den Unterschied zwischen dem reibungslosen Platzieren einer Last und dem Rucken bedeuten. In diesen Umgebungen kann die binäre Logik eines Magnets oder die verzögerte Reaktion eines elektronischen Joysticks Ineffizienz und sogar Gefahr einführen.

Diese Realität definiert die dauerhafte Relevanz des Hedey Hydro Control HC-M45/3. Es ist ein hydraulischer Ventilkollektor, der nicht als Zugeständnis zu veralteter Technologie gebaut wurde, sondern als spezialisiertes Werkzeug für Anwendungen, die nuanzierte, menschlich geführte Kraft erfordern. Im Gegensatz zu komplexen elektrohydraulischen Systemen, die Diagnosesoftware zur Fehlerbehebung erfordern, kommuniziert dieser Kollektor durch die Sprache von Druck und Durchfluss, mit dem Bediener als zentraler Prozessor. Seine Monoblock-Konstruktion - ein einziges, bearbeitetes Eisenguss - beseitigt die Leckupfade, die in gestapelten Ventilanordnungen inhärent sind, und gewährleistet, dass hydraulische Energie genau dort eingeschlossen und gerichtet bleibt, wo sie benötigt wird, auch unter den ständigen Vibrationen eines Schiffsdieselmotors oder den schmerzenden Auswirkungen von Erdbewegungen.

Die Architektur der direkten Kontrolle

Der HC-M45/3 repräsentiert eine spezifische Philosophie in der Flüssigkeitsleistung: dass Zuverlässigkeit durch Einfachheit und robuste Konstruktion erreicht wird. Er ist für Systeme konzipiert, bei denen das primäre Ziel eine konsistente, wiederholbare manuelle Override-Fähigkeit ist. Der Monoblock beherbergt alle inneren Durchgänge - Druckeinlass (P), Arbeitsöffnungen (A und B) und Tank-Rückkehr (T) - in einer einzigen, starren Struktur. Diese Konstruktion widersteht den Torsionsspannungen, die in mehrteiligen Ventilstapeln Fehleinstruktionen verursachen können, und behält den genauen Abstand zwischen den manuellen Spulen und ihren Bohrungen über Jahrzehnte lang. Für Anwendungen, die eine andere Strömungskapazität oder eine andere Anzahl von Funktionen erfordern, umfasst die Hydro Control-Serie weitere Konfigurationen, die Konstruktionsflexibilität für Ingenieure gewährleisten, die eine komplette Maschinenarchitektur aufbauen.

Technisches Tieftauchen: Spezifikationen in Betriebsvorteil übersetzen

Ein Ingenieur liest ein Datenblatt zur Sicherheit. Der folgende Abschnitt entschlüsselt die kritischen Spezifikationen dieses Hydraulikventilverbreiters und erläutert, wie sie zur Maschinenstabilität, Bedienersteuerung und langfristigen Systemgesundheit beitragen.

35 MPa Nenndruck: Die Grundlage der strukturellen Integrität

Der 35 MPa (ca. 350 bar) kontinuierliche Druck ist nicht nur eine Zahl; es ist eine Erklärung der Materialstärke und der Konstruktionsmarge des Kollektors. In der Praxis gewährleistet diese Bewertung, dass das Gießen den wiederholten Spannungszyklen des Hochdruckbetriebs ohne Müdigkeit standhalten kann.

Wie es den Betrieb beeinflusst: Für die hydraulische Windenteuerung eines Schiffes garantiert dieser Druckwert, dass der Kollektor das volle Stallmoment des Motors beim Schleppen eines schweren Fangs verarbeiten kann. Noch wichtiger ist, dass es einen Sicherheitspuffer für Druckspitzen bietet. Wenn ein Baggeeimer einen begraben Felsen trifft, reist die resultierende Stoßwelle zurück durch die Hydraulikflüssigkeit. Ein Kollektor mit unzureichendem Rand könnte intern mikrobrechen. Das robuste Eisenguss des HC-M45/3 absorbiert diese Stöße, bewahrt seine strukturelle Integrität und gewährleistet, dass die inneren Messkanten für eine präzise Durchflussregelung Jahr für Jahr scharf bleiben.

45 L/min Durchflusskapazität: Kalibriert für Präzision

Durchflussrate bestimmt Geschwindigkeit. Bei 45 Litern pro Minute ist dieser Kollektor absichtlich für kontrollierte, genaue Aktuatorbewegung anstatt rohen, Hochgeschwindigkeitsbetrieb abgestimmt. Dies wird durch die Geometrie der Spulen selbst erreicht.

Wie sich dies auf den Betrieb auswirkt: Die Spulen in diesem Hydraulikventilkreifer verfügen über präzise bearbeitete Dosierkerben. Wenn der Bediener den manuellen Hebel bewegt, öffnen diese Kerben allmählich den Strömungsweg. Bei 45 L/min sind diese Kerben so groß, dass sie eine ausgezeichnete "Federfähigkeit" bieten, dass der Bediener ein Ventil für langsame, kriechende Bewegungen teilweise öffnen kann. In einer Straßenpflastieranwendung bedeutet dies, dass der Gleitschlag in mikroskopischen Schritten eingestellt werden kann, um eine perfekte Mattenoberfläche zu erreichen. Wenn der Durchfluss deutlich höher wäre, würden die gleichen Kerben dazu führen, dass der Aktuator springt und die feine Steuerung opfert, die der manuelle Betrieb zur Verfügung stellen soll.

G3/8" BSPP Ports: Ein Standard für globale Integration

Die Spezifikation von G3 / 8 "parallelen Gewinden (BSPP) über alle Hauptanschlüsse (P, A, B, T) ist ein kritisches Detail für die Systemintegration. Dieser Standard, der in europäischen und asiatischen Hydrauliksystemen üblich ist, gewährleistet zuverlässige Dichtung und weit verbreitete Montagefügbarkeit.

Wie es sich auf den Betrieb auswirkt: Parallele Gewindeanschlüsse versiegeln, indem sie einen weichen Metall- oder elastomeren Ring gegen ein Gesicht zusammendrücken, anstatt Fäden zusammenzuklemmen. Dies schafft eine zuverlässigere Dichtung, die bei der Neumontage weniger wahrscheinlich ist, Galle oder Leck zu machen. Für ein Wartungsteam, das an einem mobilen Bohrgang an einem abgelegenen Ort arbeitet, bedeutet dies, dass sie Schläuche sicher entfernen und erneut anschließen können, ohne sich Sorgen darüber zu machen, die Anschlussgewinde zu beschädigen. Die G3 / 8 "Größe ist auch hydraulisch auf den 45 L / min Durchfluss angepasst, um sicherzustellen, dass die Flüssigkeitsgeschwindigkeit durch die Anschlüsse nicht turbulent wird, was unnötige Wärme und Druckabfall erzeugen würde.

Der nachhaltige Wertvorschlag der manuellen Steuerung

Die Wahl von hydraulischen manuellen Steuerventilen in einer zunehmend automatisierten Welt ist eine strategische Entscheidung basierend auf den Gesamtbetriebskosten und der Betriebssicherheit.

Diagnostische Einfachheit: Wenn eine Funktion auf einer elektronisch gesteuerten Maschine ausfällt, erfordert die Fehlerbehebung oft einen Laptop, eine Software und eine schematische Interpretation. Wenn eine Funktion auf einem HC-M45/3-System ausfällt, ist die Diagnose oft visuell und taktil. Bewegt sich der Hebel frei? Ist die Spule festgehalten? Gibt es Strom von der Pumpe? Diese Einfachheit führt direkt zu weniger Ausfallzeiten und geringerer Abhängigkeit von spezialisierten Technikern.

Umweltbeständigkeit: Der HC-M45/3 hat keine Leiterplatten zu korrodieren, keine Magnete, die von Spannungsspitzen ausbrennen, und keine Positionssensoren, die durch Staub verschmutzt werden. In der hohen Vibrationen, verunreinigungsreichen Umgebung einer Straßenbau macht diese Festigkeit es zu einer überlegenen Wahl für kritische Sicherheitsfunktionen wie Auslegersteuerungen oder Auslegergelenke.

Operator Empowerment: Die direkte mechanische Verknüpfung bietet kontinuierliches Feedback. Der Bediener kann durch den Hebel Lastveränderungen spüren und erkennen, ob eine Pumpe kavitiert oder ein Zylinder unerwarteten Widerstand trifft. Dies ermöglicht Echtzeit-Anpassungen, die die Maschine vor Schäden schützen und effizientere Arbeitszyklen ermöglichen.

Hauptspezifikationen Übersicht

Um eine genaue Systemgestaltung zu erleichtern, sind die Kernbetriebsparameter des HC-M45/3 wie folgt definiert:

Maximaler Betriebsdruck: Der Kollektor ist für kontinuierlichen Einsatz bei 35 MPa entwickelt und bietet erhebliche Sicherheitsmargen für Stoßlasten in mobilen Geräten.

Nominale Durchflussrate: Optimiert für präzise Aktuatorsteuerung, ist das Ventil für einen Nennström von 45 L / min bewertet, was ausgezeichnete Dosiereigenschaften gewährleistet.

Port Thread Standard: Alle Flüssigkeitsschlüsse verfügen über G3 / 8 "BSPP-Parallelgewinden, die leckfreie Verbindungen mit Standard-globalen Hydraulikarmaturen gewährleisten.

Kontrolltyp: Die Ventilbank verwendet robuste mechanische manuelle Hebel, die eine direkte, taktile Steuerung ohne Vertrauen auf elektrische Leistung oder Elektronik anbieten.

Konstruktion: Das Monoblock-Gusseisen-Design bietet eine starre, kompakte Struktur, die potenzielle Leckvege minimiert und extremen mechanischen Belastungen standhält.

Schlüsselanwendungsumgebungen

Das Leistungsprofil des HC-M45/3 macht ihn besonders gut für spezifische Branchen geeignet, in denen manueller Eingriff und Systemwiderstandsfähigkeit an erster Stelle stehen.

Mobile Bau- und Erdbewegungsanlagen

Auf Maschinen wie Kompaktoren, kleinen Baggern und Backhoe-Ladern benötigen die Bediener eine sofortige Kontrolle über die Anlagen. Dieser hydraulische Ventilgreifer ermöglicht die präzise Modulation der Eimerlocke oder des Klingenwinkels. Bei der Klassifizierung einer Oberfläche kann der Bediener kontinuierliche, minuscule Anpassungen an der Klinge basierend auf visuellem Feedback vornehmen, eine Aufgabe, die mit elektronischen Ein- / Ausschaltungssteuerungen schwer zu replizieren ist. Die robuste Konstruktion des Kollektors widersteht den konstanten Vibrationen und Stoßbelastungen, die in diesen Anwendungen inhärent sind.

Marine und Offshore Deck Maschinen

Salzwasserkorrosion und die kritische Notwendigkeit für einen fehlersicheren Betrieb machen manuelle Hydraulik zum Standard für viele marine Anwendungen. Der HC-M45/3 ist ideal für die Steuerung von Winden, Kapstanen und Lenksystemen auf Arbeitsbooten und Fischerbooten. Das Fehlen von Elektronik beseitigt einen großen Ausfallpunkt. Darüber hinaus kann im Notfall ein manuelles Ventil direkt betrieben werden, auch wenn die Pilothydraulik oder der Antrieb beeinträchtigt ist. Der Gusseisen-Körper bietet eine überlegene Beständigkeit gegenüber der korrosiven Meeresatmosphäre im Vergleich zu eloxierten Aluminium-Alternativen.

Spezialisierte industrielle und mobile Anlagengeräte

Dies umfasst Anwendungen wie LKW-montierte Krane, Hilfsfunktionen auf Bohrplattformen und Eisenbahnwartungsfahrzeuge. Diese Maschinen arbeiten oft an entlegenen Orten oder stehen zeitweise im Leerlauf. Der HC-M45/3 bietet sofortige Zuverlässigkeit. Zur Nivellierung eines Bohrgerätes auf unebenem Gelände ermöglicht die manuelle Steuerung dem Bediener, jeden Ausbauzylinder unabhängig nach unten zu inchen, indem er visuelle und taktile Rückmeldungen verwendet, um eine perfekt stabile Plattform zu erreichen, bevor der Betrieb beginnt.

Integration und Lifecycle Management

Die Integration des HC-M45/3 in einen Hydraulikkreislauf ist einfach. Sie wird in der Regel stromabwärts einer festen Getriebepumpe und eines Systementlastungsventils platziert. Die G3/8" Anschlüsse ermöglichen eine direkte Verbindung zu Standard-Schlauchbaugruppen.

Aus Wartungsperspektive vereinfacht das Monoblock-Design den Neubau. Da es keine Querschnittsdichtungen gibt, ist das Risiko von externen Leckagen deutlich geringer als bei Stapelventilen. Wenn eine Spule im Laufe der Zeit verschleißt, kann sie durch Entfernen des manuellen Hebelmechanismus und Entziehen aus dem Block zugegriffen werden. Präventive Wartung konzentriert sich auf Flüssigkeitsreinigkeit; Die Aufrechterhaltung eines Kontaminationskontrollcodes von -/18/15 oder besser nach ISO 4406 ist unerlässlich, um abrasiven Verschleiß zwischen den Präzisionsspulen und ihren Bohrungen zu verhindern.

Berufliche Auswahlkriterien

Die Auswahl des richtigen Hydraulikventilverbreiters ist eine Entscheidung, die sich auf Maschinensteuerung, Effizienz und Wartungskosten auswirkt.

Der HC-M45/3 ist die optimale Wahl, wenn:

Die Anwendung erfordert direktes Bedienerfeedback und taktile Steuerung.

Die Hydraulikanlage arbeitet kontinuierlich bei Drücken von bis zu 35 MPa.

Die Antriebsgeschwindigkeitsanforderungen sind moderat und entsprechen einem Durchfluss von 45 L/min.

Die Maschine arbeitet in rauen Umgebungen mit Staub, Vibrationen oder Feuchtigkeit.

Einfachheit des Systems und einfache Felddiagnose haben hohe Prioritäten.

Dieser spezifische Kollektor eignet sich weniger für:

Anwendungen, die sehr hohe Aktuatordrehzahlen erfordern und einen Durchfluss von über 60 L/min erfordern.

Systeme, die eine ferngesteuerte, automatisierte oder SPS-basierte Magnetsteuerung erfordern.

Umgebungen, in denen absolut keine innere Leckage erforderlich ist (manuelle Spulen haben eine inhärente Freilaufleckage).

Anwendungen, die eine hohe Anzahl an Funktionen in einer einzigen Ventilbank jenseits der physikalischen Abschnitte des Monoblocks erfordern.

Für Systemarchitekturen, die unterschiedliche Leistungsmerkmale erfordern, wird empfohlen, alternative Konfigurationen innerhalb des breiteren Hedey-Handventilportfolios zu erforschen, um eine optimale Übereinstimmung zwischen dem Ventil und dem Arbeitszyklus der Maschine zu gewährleisten.

Häufig gestellte Fragen (FAQ)

F: Was bedeutet "Monoblock" und wie profitiert es meinem Hydrauliksystem?

A: Monoblock bezieht sich auf eine Ventilkonstruktion, bei der alle Spulenbohrungen und innere Durchgänge zu einem einzigen, festen Guss bearbeitet werden. Der Hauptvorteil ist eine erhebliche Reduzierung der möglichen Leckpunkte, da es keine Dichtungen zwischen Abschnitten wie in Stapelventilen gibt. Dies führt zu einer kompakteren, starreren Einheit, die unter Druck und Vibrationen weniger wahrscheinlich leckt oder verzerrt.

F: Kann ich dieses manuelle Ventil aus der Ferne bedienen, ohne es zu ersetzen?

A: Ja, aber nicht mit Elektromagneten. Die häufigste Methode zur Fernbedienung eines manuellen Ventils ist durch mechanische Verkabelung, ähnlich einem Drossel- oder Bremskabel. Sie können auch ein hydraulisches Pilotsystem verwenden, bei dem ein kleines, ferngelegenes Joystickventil den Pilotöldruck sendet, um die Hauptspulen im HC-M45/3 zu verschieben.

F: Meine Schläuche verwenden JIC-Fittings. Kann ich sie an die G3/8" Ports anschließen?

A: Absolut. G3 / 8 "BSPP-Anschlüsse sind parallele Gewinde, die über einen O-Ring oder eine gebundene Scheibe auf der Oberfläche des Ports versiegeln. Standardhydraulische Adapter sind leicht verfügbar, die von G3 / 8 "BSPP-männlichen oder weiblichen Gewinden zu JIC 37-Grad-Flare, NPT, ORFS oder metrischen Portkonfigurationen konvertieren, die volle Systemkompatibilität gewährleisten.

F: Welche Art von Wartung erfordert dieses Ventil?

A: Das Ventil selbst erfordert sehr wenig direkte Wartung. Die wichtigste Aufgabe besteht darin, die Hydraulikflüssigkeit sauber zu halten. Schadstoffe sind die Hauptursache für Spulen-Scoring und Stauen. Periodisch überprüfen Sie die manuelle Hebelverbindung auf Dichtheit und Schmierung. Wenn sich eine externe Leckage entwickelt, können die dynamischen Dichtungen an der Hebelwelle nach vielen Jahren des Betriebs schließlich ersetzt werden müssen.

Q: Wie halte ich eine Last, wie ein Ausleger, ohne dass der Zylinder nach unten drift?

A: Die Spulen HC-M45/3 sind Richtungssteuerventile, keine Lasthalteventile. Um eine Last sicher zu halten, müssen Sie pilotbetriebene Rückschlagventile in den Schaltkreis integrieren. Diese können ein integraler Bestandteil des Ventilkollektors sein (wenn mit Anschlussentlastungen / Verriegelungsventilen angegeben) oder häufiger direkt an den Zylinderanschlüssen installiert werden. Das Rückschlagventil sperrt das Öl im Zylinder, während das manuelle Ventil das Pilotsignal steuert, um es freizugeben.
