Wenn ein Hydrauliksystem auf einem Schiff oder einem schweren Baugerät eine komplexe Reihe von Bewegungen ausführen muss - wie z. B. das präzise Auslegergelenk auf einem Betonpumpelwagen oder die Bohrführungssteuerung auf einem Bergbaujumbo - ist es oft unzureichend, sich auf ein einfaches Ein- / Ausschaltventil zu verlassen. Sie benötigen eine Komponente, die einen variablen elektrischen Eingang in eine proportionale Hydraulikleistung übersetzen kann, die dem Bediener Feinheit bietet, ohne Leistung zu opfern. Das YOULI PV-4/2S ist genau für diese Nische entwickelt: es ist ein hydraulisches Proportionventil, das als zuverlässiges elektrisches hydraulisches Steuerventil für anspruchsvollste mobile und industrielle Hydraulikkreise ausgelegt ist.

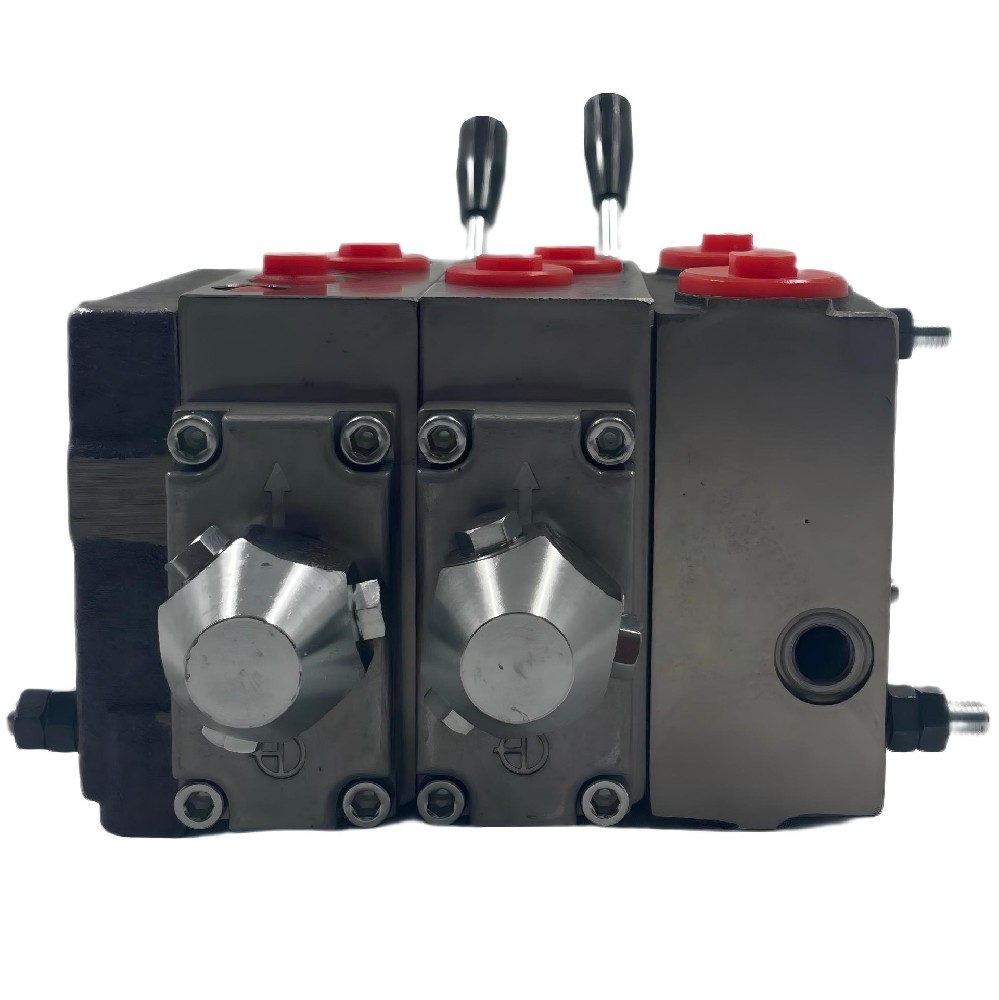

Dieser Artikel bietet einen tiefen technischen Einblick in den PV-4/2S, der über ein einfaches Datenblatt hinausgeht, um seine interne Architektur, seine praktische Anwendung in rauen Umgebungen wie Schiffshydraulik und Bohrgeräte zu erkunden und wie er sich in moderne elektrohydraulische Steuersysteme integriert. Wir werden untersuchen, warum dieses spezifische Modell, Teil einer breiteren Familie von YOULI Proportionalventilen, zu einer bevorzugten Wahl für OEMs und Systemintegratoren geworden ist, die Robustheit in Kombination mit Steuerbarkeit erfordern.

Bewältigung der Herausforderung der mobilen Hydrauliksteuerung

In der mobilen Hydraulik – denken Sie an eine Straßenbaumaschine oder einen hydraulischen Steinbohrer – ist die Umwelt unerbittlich. Vibrationen, Temperaturextreme und Verschmutzung sind die Norm. Außerdem werden die Funktionen der Maschine häufig über einen Kabinenjoystick oder ein automatisiertes SPS-System ferngesteuert. Ein direktbetriebenes manuelles Ventil ist für die Fernbedienung unpraktisch, während ein Standard-Richtungsregelventil keine Geschwindigkeitsregelung bietet.

Der PV-4/2S behebt diese Lücke, indem er als pilotgesteuerte Schnittstelle fungiert. Es nimmt ein elektrisches Signal mit geringer Leistung von einem Controller und verwendet es, um den Hochdruckstrom an die Aktuatoren zu modulieren. Dies verwandelt einen grundlegenden Hydraulikkreislauf in ein reagierendes, drehzahlvariables System, das Funktionen wie den Softstart für Förderer oder die präzise Positionierung einer Bohrstange ermöglicht. Dieses Modell ist nicht nur eine Komponente. es ermöglicht anspruchsvolles Maschinenverhalten in körperlich anspruchsvollen Einstellungen.

Der PV-4/2S im YOULI Produktökosystem

YOULI hat einen Ruf für hochwertige Hydraulikventile aufgebaut, einschließlich Monoblock- und Schnittventile sowie externe Regler, die sich auf strenge Prüfungen für langfristige Zuverlässigkeit konzentrieren. Innerhalb ihres proportionalen Ventilsortiments nimmt die PV-4-Serie einen entscheidenden Mittelgrund ein. Es ist für Anwendungen konzipiert, die mehr Durchfluss erfordern, als ein einfaches Kartuschenventil zur Verfügung stellen kann, aber nicht die volle Modularität oder extreme Durchflusskapazität eines größeren Schnittventilsystems benötigen.

Die spezifische Bezeichnung "4/2S" bezieht sich typischerweise auf eine 4-Wege-2-Spulenkonfiguration, was bedeutet, dass sie zwei separate Aktuatoren (wie einen Zylinder und einen Motor) oder zwei Funktionen eines einzelnen Aktuators (wie die beiden Anschlüsse eines Zylinders) unabhängig steuern kann. Dies macht sie zu einer kompakten "Drop-in"-Lösung für Maschinen mit Dual-Function-Anforderungen. Während unser Schwerpunkt auf dem PV-4/2S liegt, umfasst die breitere YOULI-Proportionventilfamilie verschiedene Konfigurationen und Größen, um spezifische Leistungs- und Installationsanforderungen zu erfüllen, um sicherzustellen, dass unabhängig von der Komplexität der Schaltung wahrscheinlich eine YOULI-Lösung zur Verfügung steht.

Engineering the Flow: Technische Spezifikationen und Fähigkeiten

Um den PV-4/2S zu schätzen, muss man die technischen Toleranzen und Leistungsmetriken verstehen, die seinen Betrieb definieren. Dies ist kein Bauteil für Niederdruckablaufkreise; es ist für die Hauptdruckleitungen schwerer Maschinen gebaut.

Druckwerte: Das Ventil ist für einen nominalen Betriebsdruck von 31,5 MPa (etwa 315 bar oder 4.570 psi) ausgelegt. Diese Bewertung ist entscheidend für den Einsatz in Anwendungen mit hoher Kraft wie Klemmen, Heben und Bohren. Sowohl P (Druck) als auch A/B (Arbeitsanschluss) Leitungen sind für diesen hohen Druck bewertet, wodurch kein Schwachpunkt im Hauptströmungsweg gewährleistet wird. Der T (Tank) Port, Handling Rückkehröl, ist für einen viel niedrigeren Gegendruck bewertet, typischerweise um 4 MPa, was für solche Designs Standard ist.

Durchflusskapazität: Der Spitzenfluss für dieses Modell ist bei 130 Litern pro Minute angegeben. Diese erhebliche Strömungskapazität platziert sie fest im Bereich der mittelgroßen bis großen Hydrauliksysteme, die ziemlich erhebliche Hydraulikmotoren oder Hochgeschwindigkeitszylinder antreiben können. Es ist diese Strömungseigenschaft, die es für Anwendungen wie den Schwingantrieb auf einem Bagger oder den Rotationsantrieb auf einem Bohrgerät praktikabel macht.

Steueroptionen und Schnittstelle: Trou seiner Rolle als elektrisches hydraulisches Steuerventil unterstützt das PV-4/2S sowohl manuelle als auch elektroproportionale Steuerung. Die elektroproportionale Option verwendet in der Regel ein robustes Solenoid, das für gängige industrielle Spannungen (24V DC ist am häufigsten in mobilen Geräten) mit Standard-umweltverdichteten Steckverbindern wie Deutsch oder AMP, die für den Widerstand gegen Feuchtigkeit und Vibrationen unerlässlich sind, eingesetzt wird.

Port-Konfigurationen: In der Erkenntnis, dass verschiedene Maschinen unterschiedliche Sanitäranforderungen haben, bietet das Ventil Flexibilität bei der Port-Größe. Die A- und B-Arbeitsanschlüsse sind entweder in G1 / 2 "oder G3 / 4" BSP-Gewinde verfügbar, während die Druck (P) und Tank (T) Anschlüsse typischerweise die größeren G3 / 4 "sind, um den Hauptstrom ohne übermäßigen Druckabfall zu handhaben. Diese Anpassbarkeit vereinfacht die Integration sowohl in neue Designs als auch in bestehende Systemnachrüstungen.

Technisches Tieftauchen: Pilot-betriebene Präzision

Die interne Architektur des PV-4/2S bestimmt die Leistung. Es verwendet eine pilotbetriebene Konstruktion, die eine bedeutende technische Wahl ist, die dem Endbenutzer direkt zugute kommt.

In einem pilotbetriebenen Ventil verwendet eine kleine, integrale Pilotstufe (gesteuert durch das proportionale Magnet) eine kleine Menge an Strömung, um die Position einer größeren Hauptspule zu verschieben. Dieses Design bietet zwei verschiedene Vorteile:

Hoher Durchfluss mit niedrigem Leistungseingang: Die Magnete selbst müssen nur die leichte Pilotspule bewegen, nicht die massive Hauptspule. Dies ermöglicht es dem Ventil, hohe Durchflussraten (bis zu 130 L/min) mit relativ niedrigem Stromverbrauch zu steuern, wodurch die Wärmeerzeugung im Steuerschrank und im Ventil selbst reduziert wird.

Überlegene Messeigenschaften: Der PV-4/2S verfügt über eine präzise entwickelte Spule- und Hülsenanordnung. Diese enge-Toleranz-Anordnung minimiert interne Leckage, die für die Energieeffizienz und für die Haltung der Aktuatorpositionen entscheidend ist, wenn das Ventil zentriert ist. Noch wichtiger ist, dass es ausgezeichnete Messeigenschaften bietet, was bedeutet, dass der Strom zum Aktuator relativ zum elektrischen Eingang fein abgestuft ist. Dies führt zu einer reibungsloseren Beschleunigung und Verlangsamung der Lasten, zur Verringerung des mechanischen Schocks und zur Verbesserung der Langlebigkeit der gesamten Maschine.

Betriebsintegrität: Die Bedeutung von Filtration und Flüssigkeit

Der Einsatz eines hydraulischen Proportionsventils wie dem PV-4/2S im Feld erfordert eine Veränderung der Denkweise bezüglich der Flüssigkeitsreinigkeit. Im Gegensatz zu einem robusten Ein-/Ausschaltventil hat die Präzisionsspule eines Proportionalventils sehr enge Abstände. Verschmutzung ist der Hauptfeind von Leistung und Zuverlässigkeit.

Zur optimalen Leistung und zum Schutz der Garantie muss die Hydraulikflüssigkeit des Systems auf einem Reinigungsniveau von ISO 16/13 oder feiner gehalten werden. Dies erfordert in der Regel die Verwendung einer hochwertigen Return-Line- oder Offline-Filtration mit einer für die Anwendung geeigneten Beta-Bewertung. Vernachlässigung der Filtration kann zu Spulenstiction, erratischer Bewegung oder direktem Ausfall führen. Das Ventil ist für den Betrieb in einem Flüssigkeitsviskositätsbereich von 15 bis 75 mm²/s und einem Temperaturbereich von -20°C bis +80°C mit Standarddichtungen ausgelegt, was es für die meisten Außenumgebungen geeignet macht.

Zielanwendungen:Wo der PV-4/2S hervorragend ist

Der robuste Nenndruck, die hohe Durchflusskapazität und die proportionale Steuerung des PV-4/2S machen es zu einer idealen Wahl für eine Vielzahl anspruchsvoller Anwendungen, insbesondere wenn ein elektrisches hydraulisches Steuerventil zur Schnittstelle mit einem zentralen Steuersystem erforderlich ist.

Marine- und Offshore-Hydraulik: An Bord von Schiffen steuern Hydrauliksysteme alles von Ladeluken und Kranen bis hin zu Stabilisatoren und Winden. Die Salzwasserumgebung erfordert korrosionsbeständige Komponenten und eine zuverlässige Dichtung. Der PV-4/2S ist gut geeignet für die Steuerung von Schiffshydrauliksystemen, wie z. B. den Betrieb der Luffing- und Schwenkfunktionen eines Deckkrans, wo eine reibungslose, kontrollierte Bewegung für die Sicherheit beim Heben von Lasten auf einer beweglichen Plattform unerlässlich ist. Die Möglichkeit, diese Funktionen über einen elektrischen Joystick aus der Ferne zu steuern, ist ein erheblicher betrieblicher Vorteil.

Bergbau und Tunneling (Steinbohrer und Jumbos): Hydraulische Steinbohrer und Bohrjumbos gehören zu den anspruchsvollsten Anwendungen für hydraulische Komponenten. Sie erfordern hohen Druck für die Schlagwirkung und präzise Steuerung für die Zufuhr und Rotation. Der PV-4 / 2S kann verwendet werden, um den Zufuhrzylinder auf einem Hydraulikbohrgang zu steuern, um einen konstanten und einstellbaren Schubdruck zu gewährleisten, um die Bohrgeschwindigkeit zu optimieren und Bit-Staus zu verhindern, da der Bohrstahl verschiedene Gesteinsschichten durchdringt. Seine Schock- und Vibrationstoleranz ist hier von entscheidender Bedeutung.

Straßenbau- und Pflastermaschinen: Maschinen wie Asphaltpflaster, Bordstein- und Rinnenmaschinen und Straßenrollen verlassen sich auf präzise hydraulische Steuerung für den Materialhandling und den Maschinenantrieb. In einer Straßenbaumaschine könnte der PV-4/2S die Schwingung und Positionierung eines schweren Decks verwalten oder die Geschwindigkeit der Materialförderer steuern, um eine konsistente Mattenqualität zu gewährleisten und die Materialtrennung zu verhindern.

Systemintegration und Kompatibilität

Für den Steuerungssystemingenieur bietet der PV-4/2S einen einfachen Integrationsweg. Das Ventil ist kompatibel mit Standard-industriellen Steuersignalen (typischerweise 0-10V oder 4-20mA, wenn mit der entsprechenden Verstärkerkarte gepaart). Für mobile Anwendungen verbindet es sich direkt mit den CAN-busfähigen Joysticks und Maschinensteuern, die auf modernen Baumaschinen üblich sind.

Die standardisierten elektrischen Steckverbinder gewährleisten eine wasserdichte und zuverlässige Verbindung. Bei der Integration des Ventils ist eine sorgfältige Inbetriebnahme erforderlich. Dies beinhaltet eine schrittweise Druckerhöhung und eine Reihe von Prüfzyklen, um die Reaktion des Ventils auf Steuersignale zu überprüfen und die Rampenzeiten anzupassen, um das gewünschte Aktuatorverhalten zu erreichen, ohne Druckspitzen oder Hydraulikstoße zu verursachen.

Zuverlässigkeit und langfristiges Wertproposition

Der Wert des YOULI PV-4/2S erstreckt sich über den ursprünglichen Kaufpreis hinaus. Seine robuste Konstruktion - typischerweise mit Gusseisen- und Stahlkörpern - ist so konzipiert, dass sie den mechanischen Belastungen mobiler Geräte standhält. Die Fertigungsphilosophie von YOULI umfasst die umfassende Prüfung jedes Ventils - einschließlich Durchfluss-, Druck- und Leckagetests - vor dem Versand, was ein Schlüsselindikator für einen Hersteller ist, der sich verpflichtet hat, Probleme im Feld zu minimieren.

Aus Wartungsperspektive ermöglicht die Konstruktion des Ventils die Wartung ohne vollständige Demontage der hydraulischen Sanitär. Die Magnetspulen können in der Regel ausgetauscht werden, ohne hydraulische Dichtungen zu brechen. Darüber hinaus bedeutet die Verfügbarkeit verschiedener Spulenoptionen, dass das Ventil, wenn sich die Maschinenanforderungen entwickeln, oft neu aufgespult oder neu konfiguriert werden kann, um neue Strömungs- oder Steuereigenschaften zu erfüllen, seine Lebensdauer zu verlängern und die Investition zu schützen.

Auswahlkriterien und Überlegungen

Bei der Spezifikation des YOULI PV-4/2S für ein Projekt müssen mehrere technische Entscheidungen getroffen werden. Die Wahl der G1/2" oder G3/4" Arbeitsanschlüsse hängt ausschließlich von der erforderlichen Aktuatorgeschwindigkeit und den Anschlussschlauchsgrößen ab. Der Spulentyp (z.B. geschlossenes Zentrum, Motorspule, Schwimmposition) muss basierend auf der spezifischen gesteuerten Funktion ausgewählt werden.

Es ist auch wichtig, den Arbeitszyklus der Anwendung zu beachten. Obwohl das Ventil robust ist, ist es für den intermittierenden Betrieb ausgelegt, der typisch für mobile und industrielle Maschinen ist. Für einen kontinuierlichen, hochfrequenten Zyklus in einer Produktionslinienumgebung muss der Systemdesigner sicherstellen, dass die Tankleitung ausreichend groß ist, um den Rückfluss zu handhaben, und dass die Flüssigkeit kühl gehalten wird, um innerhalb des Betriebstemperaturfensters des Ventils zu bleiben. Der PV-4/2S wird am besten angewendet, wenn die Kombination von hohem Druck, signifikanten Durchfluss und proportionaler Regelung nicht verhandelbar ist und wo ein Ventil mit niedrigerer Kapazität ein Ausfallpunkt wäre.

Schlussfolgerung

Die YOULI PV-4/2S stellt eine praktische und robuste Lösung für Ingenieure dar, die mit der Konstruktion oder Modernisierung elektrohydraulischer Maschinen beauftragt sind. Es überbrückt erfolgreich die Lücke zwischen der robusten Einfachheit der mobilen Hydraulik und der Präzision der elektronischen Steuerung. Durch das Angebot von hohen Druck- und Durchflussfähigkeiten in einem Paket, das für raue Umgebungen konzipiert ist, bietet es die notwendige Grundlage für Maschinen, die zuverlässig funktionieren müssen, während sie dem Bediener Feinheit und Kontrolle bieten. Ob es sich um die Führung eines Bohrers durch Felsen auf einem Tunneljumbo oder die Verwaltung einer Last auf dem Deck eines Schiffes handelt, dieses elektrische hydraulische Steuerventil steht als Werkpferdekomponente für moderne Hydrauliksysteme.

Häufig gestellte Fragen (FAQ)

1.Was ist der Hauptunterschied zwischen dem YOULI PV-4/2S und einem Standardmagnetventil?

Ein Standard-Magnetventil ist typischerweise ein Ein-/Ausschaltgerät; es ist entweder vollständig offen oder vollständig geschlossen und bietet keine Durchflussregelung. Das PV-4/2S kann als hydraulisches Proportionsventil den Durchfluss und die Richtung proportional zu einem elektrischen Eingangssignal variieren. Dies ermöglicht eine präzise Steuerung der Aktuatorgeschwindigkeit und Richtung, die glatte Anfänge, Anschläge und Positionierung ermöglicht, was mit einem einfachen Ein- / Ausschaltventil unmöglich ist.

2. Mein System hat einen maximalen Druck von 300 bar. Ist die 315 bar Leistung dieses Ventils ausreichend?

Ja, ein Ventil für 315 bar (31,5 MPa) ist für ein System geeignet, das bei 300 bar arbeitet, sofern es innerhalb seiner Durchflussgrenzen verwendet wird. Es ist immer eine gute technische Praxis, Komponenten mit einem Nenndruck über dem maximalen Betriebsdruck des Systems anzugeben, um eine Sicherheitsmarge zu gewährleisten und Druckspitzen aufzunehmen. Der PV-4/2S bietet diesen notwendigen Spielraum für 300-bar-Systeme.

3. Welche Art von Controller oder Verstärker brauche ich, um den PV-4 / 2S zu betreiben?

Die proportionalen Magnete am Ventil erfordern ein Pulsbreitenmodulationssignal (PWM), typischerweise bei einer bestimmten Ditterfrequenz, um reibungslos zu arbeiten. Dieses Signal wird in der Regel durch eine Hydraulikventilverstärkerkarte oder einen Bewegungsregler mit integrierter Verstärkerfunktionalität bereitgestellt. Diese Karte konvertiert ein Low-Power-Befehlssignal (wie 0-10V oder 4-20mA von einer SPS oder einem Joystick) in den hochfrequenten PWM-Strom, der zur proportionalen Verschiebung der Spule erforderlich ist. Sie sollten einen Verstärker auswählen, der der Spulenspannung (normalerweise 12 oder 24V DC) und den Stromanforderungen entspricht.

4. Wie kann ich Probleme beheben, wenn die Ventilreaktion langsam oder ruckig wird?

Eine langsame oder ruckige Reaktion ist oft ein Symptom einer Hydraulikflüssigkeitskontamination. Überprüfen Sie zunächst den Flüssigkeitszustand und die Filtration. Kontaminierte Flüssigkeit kann dazu führen, dass die Präzisionsspule haftet. Als nächstes überprüfen Sie die Integrität der elektrischen Verbindungen und stellen Sie sicher, dass das Steuersignal stabil und im erwarteten Bereich ist. Schließlich überprüfen Sie mechanische Probleme wie eine falsch ausgerichtete Verknüpfung oder Luft im System, die eine erratische Aktuatorbewegung verursachen können.

5. Kann dieses Ventil in einem explosionssicheren Bereich verwendet werden?

Der Standard PV-4/2S ist für den allgemeinen industriellen und mobilen Einsatz mit robusten, dichten Steckverbindern konzipiert. Es ist nicht von Natur aus als explosionssicher (Ex-proof) zertifiziert. Wenn sich die Anwendung in einer gefährlichen Umgebung befindet (z. B. bestimmte Öl- und Gas- oder chemische Verarbeitungsbereiche), müssen Sie den Hersteller konsultieren, ob für das Ventil entsprechend zertifizierte Magnete und Spulen verfügbar sind oder ob alternative Sicherheitsstrategien erforderlich sind.
