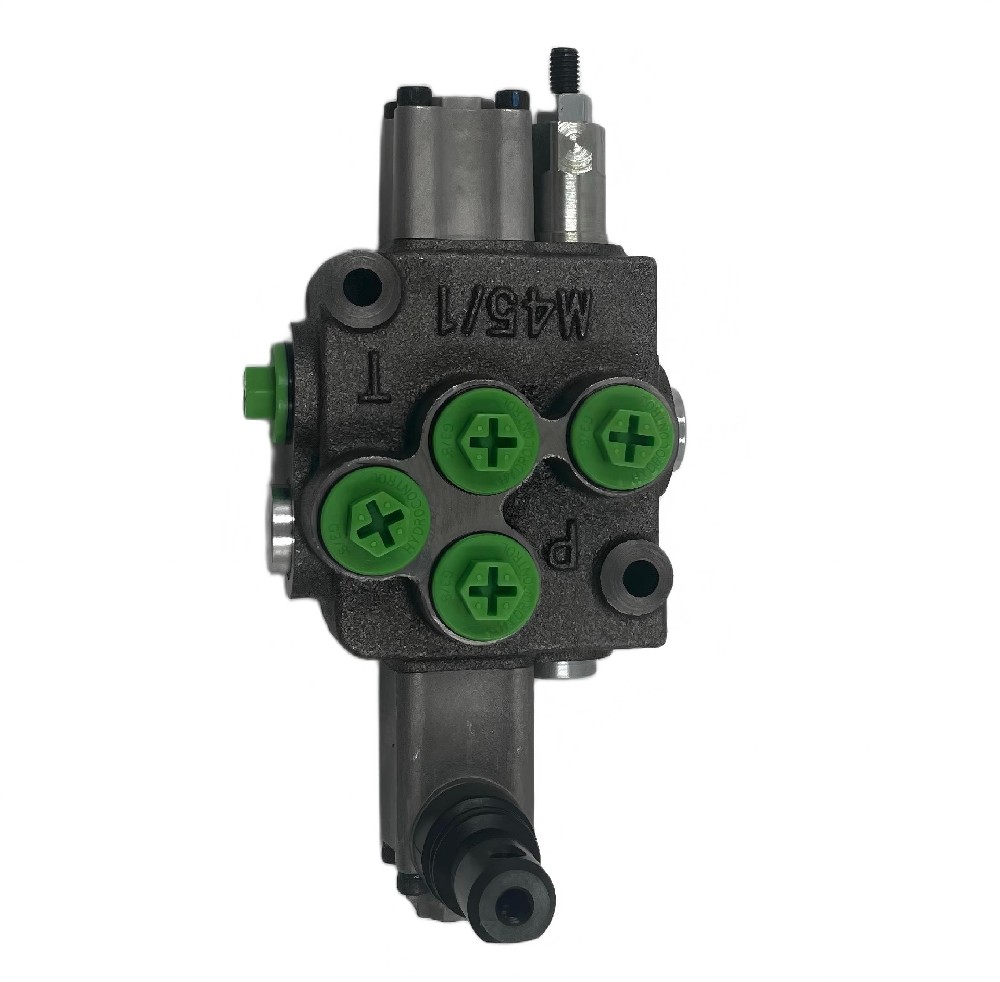

Der HYDRO CONTROL HC-M45 Hydraulikventilkreifer ist für mobile Hydrauliksysteme ausgelegt, bei denen eine stabile Strömungsverteilung, eine präzise Aktuatorsteuerung und eine kompakte Installation erforderlich sind. Als Teil der hydraulischen Richtungssteuerventilfamilie, die in Baumaschinen und mobilen Geräten verwendet wird, unterstützt dieses Modell die zuverlässige Steuerung mehrerer hydraulischer Kreislaufe, während eine ausgewogene Kombination aus Druckkapazität, Durchflussbehandlung und Betriebsleichheit aufrechterhalten wird.

Mit einem Nenndruck von 35 MPa und einem Nennfluss von 45 L/min eignet sich die HC-M45-Serie für mittelständische Hydrauliksysteme, die eine zuverlässige Richtungssteuerung ohne übermäßige Komplexität erfordern. Die Ventilstruktur integriert mehrere Steuerabschnitte in einem einzigen Kollektor, so dass Bediener mehrere Hydraulikantriebe wie Zylinder oder Motoren durch manuelle oder mechanische Steuerung verwalten können.

In praktischen Feldbetrieben wie Straßenbaumaschinen, Schiffshydrauliksystemen oder mobilen Maschinen ist die Möglichkeit, mehrere hydraulische Funktionen von einem kompakten Richtventilblock aus zu steuern, von entscheidender Bedeutung für die Aufrechterhaltung einer stabilen Geräteleistung.

Herausforderungen der hydraulischen Steuerung in mobilen Maschinen

Mobile Hydraulikgeräte arbeiten in Umgebungen, in denen Zuverlässigkeit unerlässlich ist. Baustellen, Schiffe und Off-Road-Maschinen stehen oft unter harten Betriebsbedingungen, einschließlich Vibrationen, Temperaturschwankungen und kontinuierlicher Lastvarianzierungen.

Hydraulische Schaltkreise in diesen Systemen treiben typischerweise mehrere Aktuatoren an:

Hebearme

Lenkzylinder

Hilfsanlagen

Stabilisierungsmechanismen

Jeder Aktuator erfordert eine genaue Strömungsrichtung und Druckregelung. Wenn die hydraulische Verteilung inkonsistent ist, kann die Maschinenleistung instabil werden, was zu einer reduzierten Effizienz oder zu einem erhöhten Verschleiß der Komponenten führt.

Hier werden hydraulische Richtungsregelventile unerlässlich. Sie regulieren den Weg des Hydrauliköls und richten Druck und Strömung zu bestimmten Aktuatoren, während sichere Rückkehrwege erhalten werden. Bei der Integration in eine hydraulische Ventilkröpferkonfiguration können mehrere Steuerfunktionen in einer kompakten Einheit zentralisiert werden, was das Systemdesign vereinfacht.

Der HC-M45 wurde speziell für diese Betriebsanforderungen entwickelt.

Produktpositionierung in mobilen hydraulischen Steuersystemen

Die Serie HC-M45 gehört zur Kategorie der mittleren Durchfluss hydraulischen Richtungsregelventile, die häufig in mobilen Geräten verwendet werden. Mit seiner Nennleistungskapazität von 45 L/min passt es in Systeme, in denen Hydraulikkreise eine moderate Aktuatorgeschwindigkeit unterstützen müssen und gleichzeitig die Druckstabilität aufrechterhalten.

Im Vergleich zu größeren industriellen hydraulischen Kollektoren, die für High-Flow-Fabrikgeräte entwickelt wurden, hat dieses Modell Priorität für:

kompakte Installation

zuverlässige mechanische Steuerung

Kompatibilität mit mobilen Hydraulikkreisen

Gleichzeitig bietet es eine höhere Drucktoleranz bis zu 35 MPa, was es für anspruchsvolle Geräteanwendungen wie Baumaschinen oder hydraulische Servicefahrzeuge geeignet macht.

Da mobile Maschinen häufig mit begrenztem Installationsraum betrieben werden, hilft ein gut integrierter Hydraulikventilkreifer Ingenieuren, die Hydraulikleitung zu vereinfachen und gleichzeitig die Servicezugänglichkeit zu verbessern.

Technische Eigenschaften und Systemauswirkung

Druckkapazität

Der HC-M45 arbeitet bei einem Nenndruck von 35 MPa, was für moderne mobile Hydraulikgeräte üblich ist. Diese Druckkapazität gewährleistet eine stabile Aktuatorreaktion bei schweren Belastungsbedingungen wie Hebe- oder Schubvorgängen.

Hohe Drucktoleranz trägt auch zur Systemhaltbarkeit bei, indem die strukturelle Stabilität im Ventilkörper erhalten und Leckagen unter Last minimiert werden.

Durchflusskapazität

Mit einem Nennström von 45 Litern pro Minute ist das Ventil für mittelgeschwindigkeits-hydraulische Funktionen optimiert. Dieser Durchflussniveau unterstützt eine reibungslose Bewegung des Aktuators, ohne übergroße Hydraulikpumpen zu benötigen.

Für mobile Maschinen ist eine ausgewogene Durchflusskapazität wichtig, da übermäßiger Durchfluss unnötige Energieverluste verursachen kann, während unzureichender Durchfluss den Maschinenbetrieb verlangsamen kann.

Kontrollmethode

Der HC-M45 unterstützt manuelle Steuerung und mechanische Steuerung, die Flexibilität je nach Gerätedesign bietet.

Die manuelle Steuerung wird häufig in mobilen Geräten verwendet, bei denen Bediener die hydraulischen Aktionen direkt über Steuerhebel steuern. Mechanische Steuersysteme können in Gestänge oder Steuerstangen innerhalb der Maschinenstruktur integriert werden.

Dieser Konstruktionsansatz hält das Hydrauliksystem einfach und zuverlässig, was bei Geräten, die in abgelegenen Umgebungen arbeiten, besonders wertvoll ist.

Port Spezifikationen

Das Ventil verwendet G3 / 8 Zoll BSP-Anschlüsse für P, A, B und T-Anschlüsse, so dass eine einfache Integration mit vielen Standard-Hydraulikschläuchen und Armaturen in mobilen Geräten verwendet wird.

Die standardisierte Portgröße vereinfacht die Installation und Wartung und reduziert gleichzeitig Kompatibilitätsprobleme beim Ersatz oder Upgrade von Komponenten.

Typische Anwendungsszenarien

Hydraulische Richtungssteuerventile wie der HC-M45 werden in verschiedenen Arten von mobilen Hydraulikgeräten weit verbreitet.

Straßenbaumaschinen

Ausrüstung wie kompakte Bagger, Straßenwalzen und Asphaltmaschinen verlassen sich auf mehrere hydraulische Aktuatoren. Ein hydraulischer Ventilgreifer ermöglicht die zentrale Steuerung von Hubarmen, Befestigungen und Stabilisierungsmechanismen.

Marine Hydrauliksysteme

Auf kleinen Schiffen oder Servicebooten können Hydrauliksysteme Winden, Krane oder Lenksysteme steuern. Der HC-M45 bietet eine zuverlässige direktionale Durchflussregelung und behält gleichzeitig eine kompakte Installation in Maschinenräumen oder Steuerräumen.

Technische Ausrüstung

Hydraulikantriebe, die in Bauwerkzeugen oder Servicefahrzeugen eingesetzt werden, erfordern oft eine Multifunktionssteuerung. Die Integration mehrerer Leitventile in einen Kollektor reduziert die Systemkomplexität und vereinfacht die Wartung.

Mobile Hydraulikgeräte

Ausrüstung wie hydraulische Aufzüge, landwirtschaftliche Maschinen oder mobile Plattformen können von einem kompakten hydraulischen Steuerblock profitieren, der mehrere Aktuatoren über eine einzige integrierte Ventilanordnung verwaltet.

Systemintegration und Hydraulikkreislaufbau

In der mobilen Hydrauliktechnik erfordert die Integration eines Richtventils in den gesamten Hydraulikkreislauf eine sorgfältige Berücksichtigung der Pumpenkapazität, des Antriebsbedarfs und des Systemdrucks.

Der Hydraulikventilverbreiter HC-M45 unterstützt die modulare Integration in bestehende Hydrauliksysteme. Ingenieure können Schaltungen entwerfen, die den Hydraulikstrom von der Pumpe auf mehrere Steuerabschnitte innerhalb des Kollektors verteilen.

Da mehrere Richtungsventile in einen Block integriert sind, kann die Hydraulikleitung vereinfacht werden. Weniger externe Verbindungen reduzieren potenzielle Leckupunkte und verbessern gleichzeitig die Serviceeffizienz.

Darüber hinaus verbessert die zentrale Steuerung die Bedienerreaktion, da mehrere hydraulische Funktionen von einer einzigen Steuerschnittstelle aus verwaltet werden können.

Weitere verfügbare Modelle der HC-M45 Serie

Bei der praktischen Ausrüstungsgestaltung wählen Ingenieure oft unterschiedliche Ventilkonfigurationen je nach Antriebsanforderungen oder Systemlayout aus. Neben dem in diesem Artikel diskutierten Primärmodell liefern wir auch mehrere eng verwandte Varianten innerhalb der HC-M45 Serie.

Dazu gehören:

HC-M45/1-IR301-(180)W001H002F001 AG02

HC-M45/1-IR301-(210)W002H002F001 AG02

HC-M45/1-IR301-(150)W001H001F001 AG02

HC-M45/1-IR301-(250)W002H001F001 AG02

Obwohl das allgemeine hydraulische Steuerkonzept ähnlich bleibt, können sich diese Konfigurationen je nach spezifischen Geräteanforderungen in internen Ventileinstellungen oder Abschnittsanordnungen unterscheiden. Die Auswahl des geeigneten Modells ermöglicht es den Ingenieuren, die hydraulischen Steuereigenschaften an die Betriebsanforderungen der Maschine anzupassen.

Langfristige operative Überlegungen

Hydraulische Steuerventile spielen eine entscheidende Rolle bei der Aufrechterhaltung der Zuverlässigkeit der Ausrüstung. Im Laufe der Zeit reduziert die konsistente hydraulische Durchflussregelung den Verschleiß von Aktuatoren, Pumpen und Schläuchen.

Durch die Integration mehrerer Richtungssteuerungsabschnitte in einem einzigen Kollektorkörper reduziert der HC-M45 die Komplexität der externen Rohrleitung und potenzielle Leckpunkte. Dies trägt zu einer verbesserten Systemstabilität und einem einfacheren Zugang zur Wartung bei.

Die routinemäßige Inspektion der Hydraulikflüssigkeitsqualität, Dichtungen und mechanischer Steuerverbindungen gewährleistet langfristige Leistung. Bei ordnungsgemäßer Wartung können hydraulische Ventilgreifer wie der HC-M45 in anspruchsvollen mobilen Umgebungen zuverlässig für längere Serviceintervalle arbeiten.

Auswahl des richtigen hydraulischen Richtungssteuerventils

Die Wahl des richtigen hydraulischen Richtungssteuerventils hängt von mehreren technischen Überlegungen ab.

Der HC-M45 ist besonders geeignet, wenn:

Systemdruck nähert sich 35 MPa

Durchflussbedarf ca. 45 L/min

Mehrere Hydraulikantriebe müssen über einen kompakten Ventilblock gesteuert werden

Geräte arbeiten in mobilen oder Offroad-Umgebungen

Es ist möglicherweise nicht ideal für Systeme, die extrem hohe Durchflussraten oder fortgeschrittene elektrohydraulische Steuerstrategien erfordern, bei denen größere oder elektronisch gesteuerte Ventile besser geeignet sein können.

Für viele mittelständische Hydrauliksysteme bietet jedoch ein mechanisch gesteuerter Hydraulikventilverbreiter eine zuverlässige Balance zwischen Leistung, Einfachheit und Bedienbarkeit.

Schlussfolgerung

Der HYDRO CONTROL HC-M45 Hydraulikventilkreifer bietet eine praktische Lösung für mobile Hydrauliksysteme, die eine zuverlässige Richtungssteuerung mehrerer Aktuatoren erfordern. Mit seinem 35 MPa Nenndruck, 45 L / min Durchflusskapazität und manuellen oder mechanischen Steuerungsoptionen passt es gut in Baumaschinen, Marine-Hydrauliksysteme und mobile Ingenieurgeräte.

Durch die Kombination mehrerer hydraulischer Richtungsregelventile in einem einzigen kompakten Kollektorkörper vereinfacht der HC-M45 die Konstruktion der hydraulischen Schaltung und unterstützt gleichzeitig einen stabilen und effizienten Maschinenbetrieb.

Für Ingenieure, die mobile Hydraulikgeräte entwerfen oder warten, kann die Auswahl eines gut ausgewogenen Hydraulikventilverbreiters wie dem HC-M45 zu einer verbesserten Systemzuverlässigkeit und langfristiger Betriebsstabilität beitragen.

FAQ-HYDRO CONTROL HC-M45 Hydraulikventilreiher

Q1: Was ist die Hauptfunktion von hydraulischen Richtungsregelventilen?

A1: Hydraulische Richtungssteuerventile regeln den Strömungsweg von Hydrauliköl und richten Druck auf spezifische Aktuatoren wie Zylinder oder Motoren, während sie den Rückfluss zum Tank steuern.

Q2: Welche Systeme verwenden typischerweise Hydraulikventilverbreiter wie den HC-M45?

A2: Sie werden häufig in mobilen hydraulischen Geräten wie Baumaschinen, landwirtschaftlichen Maschinen, maritimen Systemen und hydraulischen Servicefahrzeugen verwendet.

Q3: Was ist der Vorteil der Verwendung eines Hydraulikventilverbreiters anstelle einzelner Ventile?

A3: Ein Kollektor integriert mehrere Ventile in einen Block, reduziert die Rohrleitungskomplexität, minimiert Leckagepunkte und vereinfacht die Wartung.

Q4: Was zeigt der 35 MPa Druck an?

A4: Es repräsentiert den maximalen Nennbetriebsdruck, den das Ventil handhaben kann, während eine sichere und stabile Leistung erhalten wird.

Q5: Wie beeinflusst die Durchflusskapazität die Leistung des Hydrauliksystems?

A5: Durchflusskapazität bestimmt, wie schnell sich hydraulische Aktuatoren bewegen können. Ein Nennfluss von 45 L/min unterstützt moderate Aktuatorgeschwindigkeiten, die in mobilen Geräten typisch sind.

Q6: Kann dieses Ventil in elektronisch gesteuerten Hydrauliksystemen verwendet werden?

A6: Der HC-M45 ist hauptsächlich für manuelle oder mechanische Steuerung konzipiert. Systeme, die eine elektrohydraulische Automatisierung erfordern, benötigen möglicherweise zusätzliche Steuerkomponenten.
