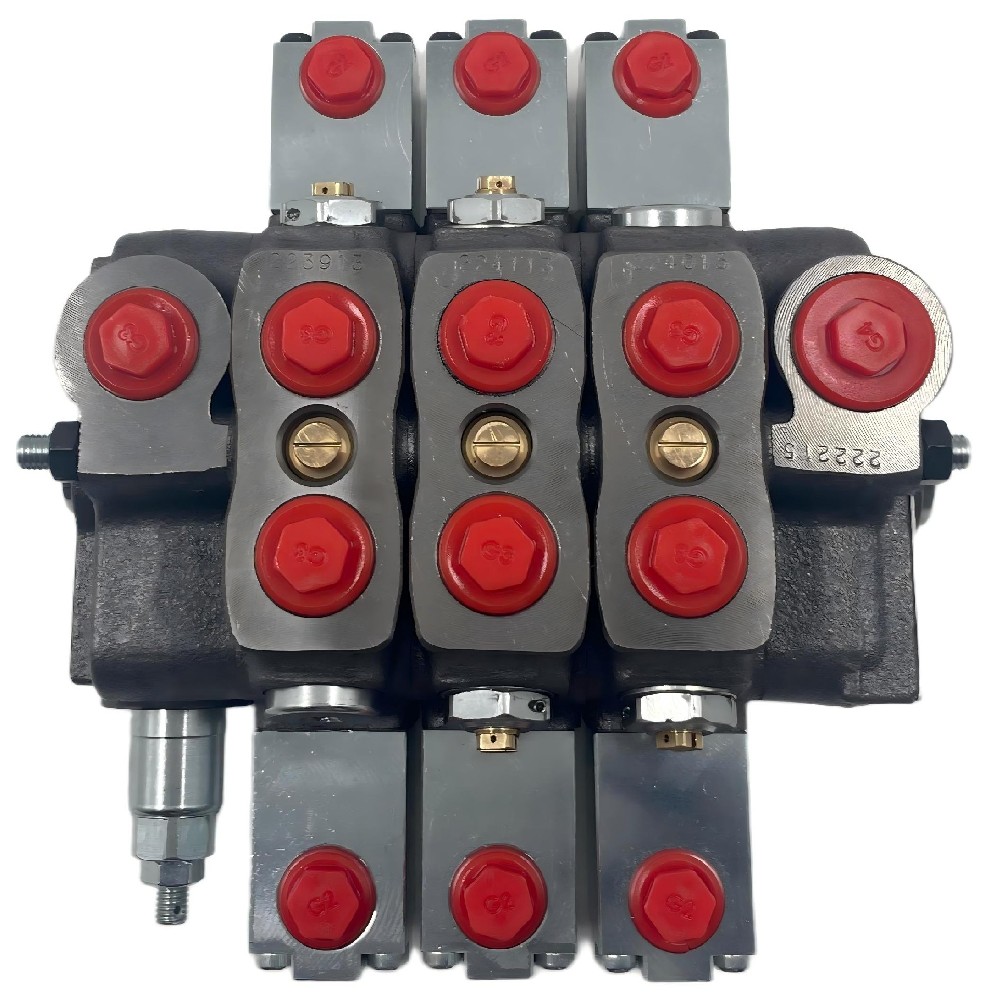

Moderne mobile Maschinen stützen sich auf Hydrauliksysteme, die unter wechselnden Belastungen, rauen Umgebungen und kontinuierlichem Betrieb zuverlässig reagieren müssen. Die YOULI SN-3/3S-3(175)/28L/28L/28L/G334 wurde entwickelt, um diese Betriebsanforderungen zu erfüllen, indem sie die Funktionalität der hydraulischen Pilotensteuerventilarchitektur mit der Zuverlässigkeit von hydraulischen manuellen Steuerventilen kombiniert. Diese Kombination ermöglicht es den Gerätebetreibern, mehrere hydraulische Funktionen mit stabiler Reaktion und einfacher mechanischer Bedienung zu verwalten.

Mit einem Nenndruck von 31,5 MPa und einer Nennflusskapazität von 50 L/min passt die Serie SN-3/3S gut in den Betriebsbereich mittelständischer mobiler Hydraulikanlagen. Es wird häufig in Geräte integriert, in denen Haltbarkeit, einfache Steuermechanismen und vorhersehbare hydraulische Leistung wertvoller sind als komplexe elektronische Steuerung.

Anforderungen an hydraulische Steuerung in mobilen Geräten

Mobile Hydraulikanlagen arbeiten unter Bedingungen, die sich erheblich von stationären Industriesystemen unterscheiden. Maschinen, die in Straßenrettenfahrzeugen, Meeresumgebungen und Baugeräten verwendet werden, müssen zuverlässig funktionieren, während sie Vibrationen, Staub, Feuchtigkeit und schwankenden Belastungen ausgesetzt sind.

In solchen Systemen erledigen Hydraulikkreise in der Regel mehrere Aufgaben gleichzeitig. Hebemechanismen, Stabilisierungsarme, Lenkkomponenten und Hilfswerkzeuge teilen oft eine einzige hydraulische Stromquelle. Das Richtungssteuersystem muss daher den Hydraulikstrom effizient verteilen und gleichzeitig sicherstellen, dass jeder Aktuator den richtigen Druck- und Strömungsweg empfängt.

Hier bleiben hydraulische manuelle Steuerventile weit verbreitet. Selbst bei der Entwicklung fortschrittlicher elektrohydraulischer Steuersysteme verlassen sich viele mobile Maschinen aufgrund ihrer Langlebigkeit, Einfachheit und einfachen Wartung weiterhin auf manuelle oder pilotbetriebene Ventile.

Die YOULI SN-3/3S Serie ist genau für diese Umgebungen konzipiert, in denen eine zuverlässige hydraulische Steuerung wichtiger ist als elektronische Komplexität.

Positionierung des SN-3/3S Ventils in mobilen Hydrauliksystemen

Innerhalb mobiler Hydraulikkreise arbeitet das SN-3/3S-Ventil als mehrseitige Steuerkomponente, die für die Leitung von Hydrauliköl zu verschiedenen Aktuatoren verantwortlich ist. Das Design integriert manuelle Bedienung mit pilotgestützter Hydrauliksteuerung und bietet Flexibilität für Gerätedesigner.

Der manuelle Steuerabschnitt ermöglicht es den Bedienern, den hydraulischen Strömungsweg direkt über mechanische Hebel anzupassen. Mittlerweile ermöglicht die Funktionalität des hydraulischen Pilotentrollventils eine reibungslosere Betätigung und reduzierte Arbeitskraft, insbesondere bei der Steuerung größerer hydraulischer Belastungen.

Dieser Hybridsteueransatz ist besonders nützlich in Geräten, die über längere Zeiträume arbeiten müssen, wo Bedienermüdigkeit und präzise Steuerung wichtige Überlegungen werden.

Da das Ventil mehrere Steuerabschnitte in einen einzigen Körper integriert, kann es als kompaktes hydraulisches Steuerzentrum innerhalb des hydraulischen Kreislaufs der Maschine funktionieren.

Technische Eigenschaften und betriebliche Auswirkungen

Das Verständnis, wie die technischen Eigenschaften des Ventils die Systemleistung beeinflussen, ist wertvoller als die einfache Überprüfung der Spezifikationen.

Druckkapazität und Systemzuverlässigkeit

Das SN-3/3S Ventil ist für 31,5 MPa eingestuft, ein Druckniveau, das in mobilen Hydrauliksystemen häufig verwendet wird. Diese Druckfähigkeit gewährleistet, dass das Ventil die hohen Belastungen, die mit Hubvorgängen, Stabilisierungssystemen oder hydraulischen Antriebskomponenten verbunden sind, bewältigen kann.

Stabiles Druckmanagement trägt direkt zur Zuverlässigkeit der Anlage bei. Wenn Richtventile eine konsistente Dichtung und strukturelle Integrität unter Last aufrechterhalten, kann der Hydraulikkreislauf ohne Druckabfälle oder interne Leckage arbeiten, die die Leistung beeinträchtigen könnten.

Durchflusskapazität und Reaktion der Ausrüstung

Mit einer Strömungskapazität von 50 L/min ist das Ventil für mittelströmende Hydrauliksysteme geeignet, bei denen die Aktuatordrehzahl konstant bleiben muss, ohne übergroße Pumpen zu benötigen.

Die richtig abgestimmte Durchflusskapazität sorgt dafür, dass Hydraulikzylinder oder Motoren reibungslos arbeiten. Ist die Strömungskapazität nicht ausreichend, wird die Bewegung des Aktuators langsam oder inkonsistent. Umgekehrt kann ein übermäßiger Strom zu unnötigen Energieverlusten und Wärmeerzeugung im System führen.

Die Durchflusskapazität des SN-3/3S Ventils passt sich gut an viele Arten von mobilen Hydraulikgeräten aus, die in Transport- und Serviceanwendungen verwendet werden.

Kontrollmethoden: Manueller und Pilotbetrieb

Eines der definierenden Merkmale dieses Ventils ist die Kombination von manueller Steuerung und Pilothydraulik.

Die manuelle Steuerung bietet eine direkte mechanische Eingabe vom Bediener, was sie für Geräte geeignet macht, bei denen taktile Rückmeldung und sofortige Reaktion wichtig sind.

Die Pilotensteuerung unterstützt die hydraulische Betätigung, indem Drucksignale verwendet werden, um die innere Spule zu bewegen. Dies reduziert den körperlichen Aufwand des Bedieners und ermöglicht reibungslosere Übergänge zwischen hydraulischen Funktionen.

Für Geräte, die in Straßenretteoperationen oder Schiffssystemen eingesetzt werden, bietet diese Kombination ein Gleichgewicht zwischen Bedienersteuerung und hydraulischer Effizienz.

Hydraulische Port Konfiguration

Das Ventil verwendet Standard BSP Gewindeanschlüsse:

P, A, B-Ports: G3/8

T Rückkehr Port: G1 / 2

Standardisierte Anschlussabmessungen vereinfachen die Integration in bestehende Hydraulikkreise und ermöglichen die Kompatibilität mit weit verfügbaren Armaturen und Schläuchen. In mobilen Maschinen, in denen die Servicefähigkeit wichtig ist, reduzieren standardisierte Ports die Wartungskomplexität.

Anwendungsszenarien in mobilen Hydraulikgeräten

Richtungssteuerventile dieser Art werden in einer Vielzahl von Hydraulikmaschinen eingesetzt. Der SN-3/3S eignet sich besonders für Geräte, die eine zuverlässige Multifunktions-Hydrauliksteuerung erfordern.

Straßenrettenfahrzeuge

Rettungsfahrzeuge umfassen oft hydraulische Hebearme, Stabilisatoren und Werkzeugsysteme. Diese Komponenten müssen bei unberechenbaren Belastungsbedingungen genau gesteuert werden.

Das manuelle Steuersystem des Ventils ermöglicht es den Bedienern, während Notfälle schnell zu reagieren, während die Pilotassistenz hilft, eine reibungslose Aktuatorbewegung aufrechtzuerhalten.

Marine Hydrauliksysteme

Auf Schiffen und Serviceschiffen können Hydrauliksysteme Krane, Hebemechanismen oder Deckgeräte steuern. Zuverlässigkeit ist besonders wichtig, da die Wartungsmöglichkeiten während des Betriebs auf See begrenzt sein können.

Das SN-3/3S Ventil bietet eine stabile Richtungssteuerung, ohne komplizierte elektronische Komponenten zu benötigen, die gegen Feuchtigkeit oder Vibrationen empfindlich sein könnten.

Bau- und Ingenieurgeräte

Hydraulische Anlagen im Bauwesen benötigen häufig mehrere Aktuatoren, um in Koordination zu arbeiten. Integrierte Ventilgreifer vereinfachen die Konstruktion der Hydraulikschaltung und reduzieren die externe Leitung.

In diesem Zusammenhang wirkt der SN-3/3S als zentrales Steuerelement und verteilt Hydrauliköl auf mehrere Arbeitsfunktionen innerhalb der Maschine.

Mobile Hydraulikplattformen

Auch Geräte wie mobile Hubplattformen oder Servicefahrzeuge setzen auf kompakte Hydrauliksysteme. Die Kombination aus Pilotassistenz und manueller Steuerung gewährleistet einen zuverlässigen Betrieb auch bei engen Gerätelayouts.

Überlegungen zur Hydrauliksystemintegration

Die Integration eines Richtungssteuerventils in einen Hydraulikkreislauf erfordert Aufmerksamkeit auf mehrere Faktoren: Pumpenleistung, Aktuatorlast, Druckanforderungen und Rückflussmanagement.

Das SN-3/3S Ventil kann in eine Vielzahl von Hydrauliksystemen integriert werden, da seine Durchflusskapazität und sein Nenndruck mit vielen Standard-mobilen Hydraulikpumpen übereinstimmen.

Ingenieure, die mobile Geräte entwerfen, bevorzugen häufig modulare Hydraulikventile, die eine flexible Schaltungskonfiguration ermöglichen. Ein Ventil mit mehreren Abschnitten vereinfacht die Verteilung von Hydrauliköl und reduziert gleichzeitig die Anzahl der erforderlichen externen Schläuche und Armaturen.

Diese integrierte Konstruktion reduziert auch potenzielle Leckpunkte und trägt zur langfristigen Systemzuverlässigkeit bei.

Betriebsstabilität und langfristige Wartung

Hydraulikventile spielen eine entscheidende Rolle bei der Aufrechterhaltung der Stabilität der Ausrüstung im Laufe der Zeit. Da sie den Ölfluss direkt regulieren, können sich interner Verschleiß oder Verschmutzung auf die Gesamtleistung des Systems auswirken.

Das SN-3/3S Ventil ist für Umgebungen ausgelegt, in denen der Wartungszutritt begrenzt sein kann, aber die Betriebssicherheit unerlässlich ist. Regelmäßige Inspektion der Hydraulikölqualität, der Filtrationssysteme und der mechanischen Steuerverbindungen hilft, die Ventilleistung während der gesamten Lebensdauer aufrechtzuerhalten.

Bei ordnungsgemäßer Wartung können manuelle und pilotbetriebene Ventile wie dieses Modell auch unter anspruchsvollen Feldbedingungen einen stabilen Betrieb für längere Zeiträume bieten.

Auswahl des geeigneten Ventils für ein Hydrauliksystem

Die Wahl des richtigen Richtungssteuerventils erfordert eine Übereinstimmung der Ventileigenschaften mit den Systemanforderungen.

Das Modell SN-3/3S ist besonders geeignet, wenn:

hydraulische Druckanforderungen nähern sich 31,5 MPa

Der Systemstromverbrauch beträgt ca. 50 L/min

Geräte basieren auf manueller oder pilotgestützter Hydrauliksteuerung

die Maschine arbeitet in mobilen Umgebungen

Es ist besonders geeignet für Geräte, bei denen Einfachheit, Haltbarkeit und Bedienersteuerung wichtiger sind als die elektronische Automatisierung.

In hochautomatisierten Hydrauliksystemen, die eine präzise elektronische Steuerung erfordern, können jedoch elektrohydraulische Proportionventile angemessener sein.

Schlussfolgerung

Das YOULI SN-3/3S-3(175)/28L/28L/28L/G334 Leitventil bietet eine praktische Lösung für mobile Hydrauliksysteme, die eine zuverlässige manuelle und pilotgesteuerte Steuerung erfordern. Seine Kombination aus hydraulischer Pilotensteuerventilfunktionalität und traditionellem hydraulischem manuellen Steuerventil-Design ermöglicht es, eine breite Palette von Geräteanwendungen zu unterstützen, einschließlich Rettungsfahrzeuge, Schiffssysteme und Baumaschinen.

Mit einem Nenndruck von 31,5 MPa, einer Durchflusskapazität von 50 L / min und standardisierten Hydraulikanschlüssen integriert sich das Ventil effektiv in viele mittelständische Hydraulikkreise. Für Ingenieure, die mobile Geräte entwerfen oder Hydraulikmaschinen warten, kann die Auswahl eines ausgewogenen Steuerventils wie dem SN-3 / 3S helfen, einen stabilen Betrieb und langfristige Systemzuverlässigkeit zu gewährleisten.

FAQ (häufig gestellte Fragen)

Q1: Was ist die Rolle eines hydraulischen Pilotensteuerventils in einem Hydrauliksystem?

Ein hydraulisches Steuerventil verwendet hydraulische Drucksignale, um die Bewegung der Hauptventilspule zu unterstützen. Dies reduziert die erforderliche Handkraft und ermöglicht eine reibungslosere Steuerung des Hydraulikstroms.

Q2: Wie unterscheiden sich hydraulische manuelle Steuerventile von elektronischen Steuerventilen?

Manuelle Steuerventile verlassen sich auf mechanische Hebel oder Griffe, die vom Benutzer betrieben werden, während elektronische Ventile elektrische Signale und Magnete verwenden. Manuelle Ventile werden in mobilen Maschinen wegen ihrer Haltbarkeit und Einfachheit oft bevorzugt.

Q3: Welche Art von Ausrüstung verwendet normalerweise das SN-3/3S-Ventil?

Diese Art von Ventil wird häufig in Straßenrettenfahrzeugen, Marine-Hydraulikgeräten, Baumaschinen und anderen mobilen Hydraulikgeräten verwendet.

Q4: Warum ist die Durchflusskapazität bei Hydraulikventilen wichtig?

Die Durchflusskapazität bestimmt, wie schnell sich Hydraulikantriebe bewegen können. Ein Ventil mit einer Rate von 50 L/min unterstützt moderate Aktuatordrehzahlen, die in mobilen Hydraulikgeräten typisch sind.

Q5: Welche Wartung ist für hydraulische Richtventile erforderlich?

Die routinemäßige Wartung umfasst die Überwachung der Hydraulikölsauberkeit, die Überprüfung von Dichtungen und Armaturen auf Leckage und die Überprüfung mechanischer Steuerverbindungen auf Verschleiß oder Beschädigung.
