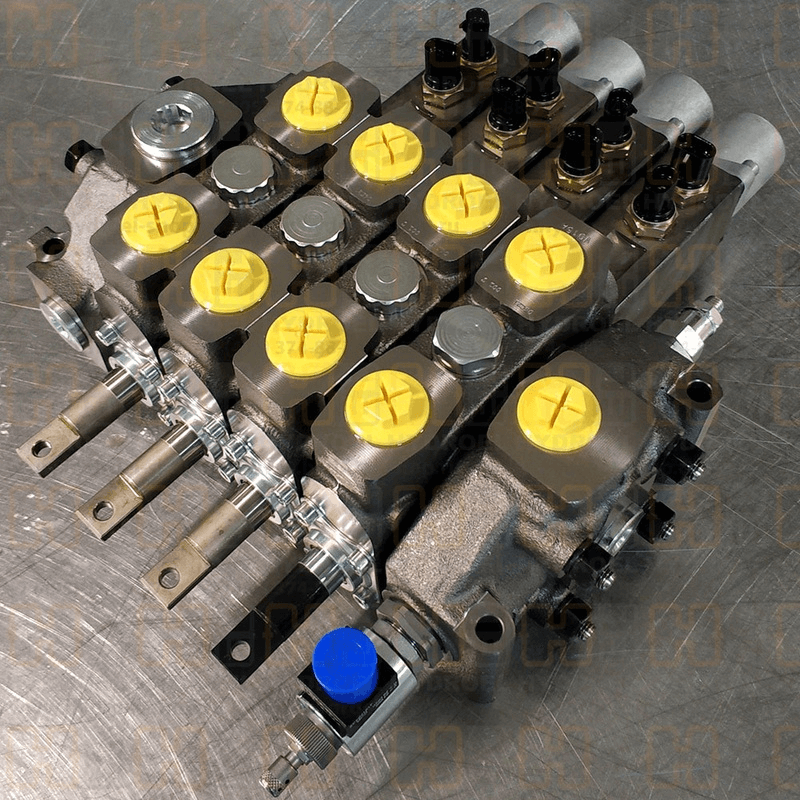

Das Hydrocontrol HC-D16/6 ist ein robustes hydraulisches Richtungssteuerventil, das für komplexe mobile Maschinen entwickelt wurde. Als Schlüsselmodell der HC-D16-Serie ist dieses hydraulische Bauteil für die präzise und zuverlässige Verwaltung mehrerer Aktuatoren konzipiert. Es arbeitet mit einem Nenndruck von 350 bar und Griffe strömt bis zu 160 l / min, was es zu einem Kraftwerk für anspruchsvolle Anwendungen im Bau, Materialhandling und spezialisierte Fahrzeuge macht. Seine modulare, schnittliche Architektur ermöglicht maßgeschneiderte Konfigurationen und bietet Systemdesignern eine beispiellose Flexibilität, um den Ventilstapel auf die genauen Bedürfnisse ihrer Ausrüstung anzupassen.

Markenerbe: Der Hydrocontrol-Vorteil

Hydrocontrol S.p.A. ist seit 1969 in der hydraulischen Komponentenindustrie ein starker Anbieter und spezialisiert sich auf Lösungen für mobile Maschinen. Die Kernfilosophie des Unternehmens besteht darin, komplette "hydraulische Steuersysteme für Bewegungsmaschinen" bereitzustellen - ein Schwerpunkt, der es zu einem vertrauenswürdigen Partner für OEMs in Sektoren wie Erdbewegung, Landwirtschaft und Forstwirtschaft gemacht hat. Diese langjährige Expertise ist in die Konstruktion und Fertigung der HC-D16-Serie eingebettet, um sicherzustellen, dass jedes Ventil so gebaut ist, dass es in den anspruchsvollsten Betriebsumgebungen zuverlässig funktioniert. Die Wahl eines Hydrocontrol-Produktes bedeutet die Nutzung jahrzehntelanger italienischer Technik, die sich Innovation und Qualität widmet.

Detaillierter Blick: Produkteigenschaften und technische Spezifikationen

Das Richtungssteuerventil Hydrocontrol HC-D16/6 verfügt über mehrere Schlüsselfunktionen, die es zu einem leistungsstarken Bauteil in Hydraulikkreisläufen machen.

Kernfunktionen

Modulares Sektionsdesign: Das Ventil verwendet eine Split-Section-Architektur (Sandwich-Typ). Die "HC-D16/6" bezeichnet ein 6-Sektionsventil, aber die Serie unterstützt 2-10 Sektionen. Diese Modularität ermöglicht es Designern, maßgeschneiderte Ventilstapel zu erstellen, die der genauen Anzahl der erforderlichen Hydraulikfunktionen entsprechen.

Robuste Leistungsparameter: Für Hochdrucksysteme entwickelt, hat es einen Nenndruck von 350 bar und greift Strömungen bis zu 160 L / min - geeignet für mittlere bis hohe Durchflussanwendungen. Der Gusseisen-Körper sorgt für Haltbarkeit und lange Lebensdauer unter anstrengenden Bedingungen.

Vielseitige Spulenfunktionen & amp; Amp; Steueroptionen: Bietet verschiedene Spulenkonfigurationen an, um das Aktuatorverhalten anzupassen. Es unterstützt mehrere Steuermethoden: manuelle Hebel, hydraulische Pilotensteuerung und elektrohydraulische Steuerung, die die Integration in einfache oder ausgeklügelte Maschinensysteme ermöglicht.

Integrierte Hilfsventile: Jeder Abschnitt kann mit Hilfsventilen ausgestattet sein (z. B. Überdruckentlastungsventile zum Aktuatorschutz, Anti-Kavitationsrückventile), um die Systemsicherheit und -leistung zu verbessern.

Schlüsselparameter Tabelle

Parameter

Spezifikation

Modellreihe HC-D16

Spezifisches Modell HC-D16/6 (6-Abschnittsventil)

Nenndruck 350 Bar

Maximaler Durchfluss 160 L/min

Konstruktion Abschnittlich (Split-Typ)

Material Gusseisen

Kontrollmethoden Handbuch, Hydraulischer Pilot, Elektro-Hydraulisch

Verständnis der Technologie: Die Rolle eines Richtungssteuerventils

Ein hydraulisches Richtungssteuerventil wirkt als "zentrales Nervensystem" eines hydraulischen Kreislaufs. Seine primäre Rolle besteht darin, Hydraulikflüssigkeit zu verschiedenen Aktuatoren (Zylinder, Motoren) zu richten, deren Start-, Stopp- und Bewegungsrichtung zu steuern.

Der HC-D16/6 gehört zur Kategorie der Schnittventile (stapelbar), die sich von Monoblockventilen unterscheidet. Sein "Baustein"-Design verwendet mehrere identische Abschnitte, die zusammen verschraubt sind und die wichtigsten Vorteile bieten:

Skaliert die Funktionalität genau auf die Anwendung.

Reduziert die Inventarkomplexität (Standardabschnitte arbeiten über Modelle hinweg).

Bietet größere Konstruktionsfreiheit als festkonfigurierte Monoblockventile.

Schlüsselanwendungsbereiche und Betriebswert

Der Hydrocontrol HC-D16/6 zeichnet sich in mobilen Geräten aus und nutzt seine Robustheit und Flexibilität für:

Zielanwendungen

Bau& Amp; Erdbewegungsmaschinen: Radlader, Backhoe-Lader und Bagger - wo präzise, gleichzeitige Bewegungen die Produktivität steigern.

Spezialfahrzeuge& Amp; Bohrausrüstung: Rotationsbohrgeräte, Abfallsammelfahrzeuge und Schleppwagen - zuverlässige Steuerung für komplexe Workflow-Zyklen.

Material Handling: Boom Lkw und Krane - gewährleistet sichere, kontrollierte Hebebetriebe.

Betriebswert

Konsolidiert mehrere Steuerfunktionen in einem kompakten Stapel, reduziert Leckpunkte und vereinfacht die Leitung.

Vereinfacht die Wartungsfähigkeit (modulare Abschnitte sind leichter zugänglich).

Ermöglicht OEMs Balance Control Typ (manuell / automatisiert) mit Kosten und Maschinenanforderungen.

Neuer Abschnitt:Wichtige Überlegungen für Auswahl und Systemintegration

Bei der Auswahl des HC-D16/6 müssen Designer über die Anzahl der Abschnitte hinausschauen:

Spulentyp: Geben Sie die Spulenkonfiguration (z. B. offenes Zentrum, geschlossenes Zentrum, Schwimmer) für jede Funktion an, um das gewünschte Aktuatorverhalten zu gewährleisten.

Kontrollmethode: Wählen Sie basierend auf Maschinenkomplexität - manuelle Hebel (kostengünstig für einfache Systeme), hydraulische Pilot / elektro-hydraulische Steuerung (für Automatisierung / Joystickbetrieb).

Hilfsventile: Planen Sie bei der ersten Konstruktion Entlastungsventile oder Rückschlagventile, um Aktuatoren zu schützen und kostspielige Modifikationen nach der Installation zu vermeiden.

Neuer Abschnitt:Vergleich von Abschnitts- und Monoblockventilen

Das Verständnis der Kompromisse zwischen Schnittventilen (HC-D16/6) und Monoblockventilen gewährleistet eine optimale Auswahl:

Aspekt

Schnittventile (HC-D16/6)

Monoblockventile

Flexibilität Hoch – Abschnitte für benutzerdefinierte Funktionen hinzufügen/neu konfigurieren; 2-10 Abschnitte unterstützt. Niedrige Anzahl der Funktionen (keine Änderungen nach der Installation).

Kosteneffizienz Besser für kundenspezifische/volumenreiche Maschinen (vermeidet den vollen Ventilaustausch). Günstiger für hohe Volumen, Standardanwendungen (einzelne Gusseinheit).

Skalierbarkeit Zukunftssicherheit – fügen Sie Abschnitte hinzu, wenn sich die Maschinenfunktionen erweitern. Für Designänderungen ist ein vollständiger Ersatz erforderlich.

Größe/Gewicht Etwas größer (gestapelte Abschnitte), aber kompakter als mehrere eigenständige Ventile. Kompakter für die gleiche Anzahl von Funktionen (einzelne Einheit).

Für kundenspezifische Maschinen oder Anwendungen, die Skalierbarkeit erfordern, ist das Schnittdesign des HC-D16/6 überlegen; Monoblocks funktionieren am besten für standardisierte, volumenhoche Ausrüstung.

Häufig gestellte Fragen (FAQs)

1. Was ist die primäre Funktion eines hydraulischen Richtungssteuerventils?

Seine primäre Rolle besteht darin, Hydraulikflüssigkeit an Aktuatoren (Zylinder, Motoren) zu richten, deren Start-, Stopp- und Bewegungsrichtung zu steuern. Der HC-D16/6 verwendet mehrere Spulen (eine pro Abschnitt), um separate hydraulische Funktionen zu verwalten, die den koordinierten Betrieb komplexer Maschinen ermöglichen (z. B. Baggerarm + Eimerbewegungen).

2. Was sind die Vorteile eines Schnittventildesign?

Außergewöhnliche Flexibilität und Anpassbarkeit:

Bauen Sie Ventile mit genau der Anzahl der erforderlichen Abschnitte (2-10) anstelle von festen Anzahl.

Vereinfacht Inventar (Standardabschnitte arbeiten über Maschinenmodelle hinweg).

Zukunftssichere Designs - fügen Sie Abschnitte hinzu, wenn neue Funktionen erforderlich sind, kein voller Ventil-Ersatz.

3.In welchen Maschinenarten wird die Hydrocontrol HC-D16/6 am häufigsten verwendet?

Es wird weit verbreitet in mittelschweren mobilen Geräten, einschließlich:

Bau: Radlader, Bagger, Backhoe-Lader.

Spezialfahrzeuge: Rotationsbohrgeräte, Müllwagen, Schleppwagen.

Material Handling: Boom Trucks, Krane (für kontrolliertes Heben).

4. Wie trägt die Modularität des HC-D16-Ventils zur Kosteneffizienz bei?

Modularität senkt Kosten in jeder Phase:

Bestand: Lager Standardabschnitte anstelle mehrerer Vollverntile für verschiedene Modelle.

Konstruktionsänderungen: Fügen Sie einen Abschnitt für neue Funktionen hinzu (kein vollständiger Ventil-Ersatz).

Wartung: Service fehlerhafte Abschnitte individuell (minimiert Ausfallzeiten und Reparaturkosten).

5. Welche Wartung gewährleistet die langfristige Zuverlässigkeit dieses Ventils?

Langfristige Zuverlässigkeit hängt von:

Flüssigkeitsreinigkeit: Kontamination ist die Hauptursache für Ausfälle - verwenden Sie hochwertige Filter und befolgen Sie strenge Flüssigkeitswachselpläne.

Leckageprüfungen: Regelmäßig auf externe Leckagen (lose Verbindungen, Dichtungsverlust) prüfen.

Leistungsüberwachung: Achten Sie auf Anzeichen von Problemen (langsame Aktuatorbewegung, erratisches Verhalten), um Probleme proaktiv zu lösen.
