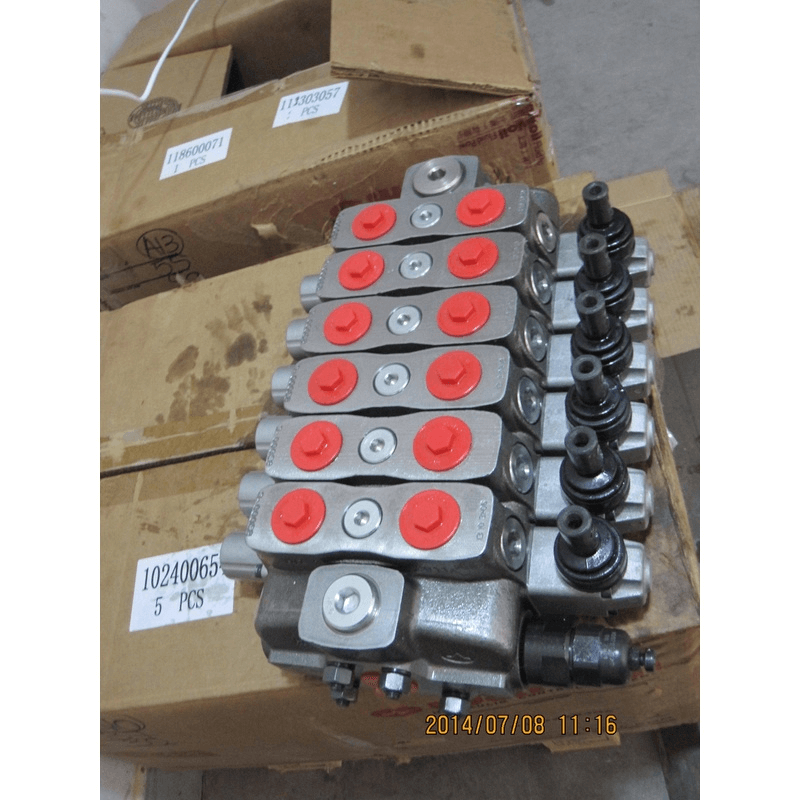

Der Walvoil SDS180/1 stellt eine Schlüssellösung im Bereich der mobilen Maschinenhydraulik dar und bietet eine Mischung aus Modularität, Kompaktheit und robuster Leistung. Als Teil der breiteren SDS180-Serie ist dieses Schnitt-(oder "Split")-Richtungssteuerventil für Anwendungen entwickelt, in denen Platz auf einem Premium ist und die Betriebssicherheit von höchster Bedeutung ist. Mit einem Nennfluss von 160 L/min und einer Fähigkeit, Systemdrücke bis zu 315 bar zu bewältigen, bietet es die notwendige hydraulische Steuerung für eine Vielzahl von Geräten, von Luftarbeitsplattformen und LKW-montierten Kranen bis hin zu kompakten Landmaschinen. Seine modulare Konstruktionsphilosophie ermöglicht maßgeschneiderte Schaltungskonfigurationen, was es zu einem vielseitigen und grundlegenden Bauteil in modernen Hydrauliksystemen macht.

1. Kernproduktspezifikationen und Designmerkmale

Der SDS180/1 ist rund um eine Schnittkonstruktion gebaut, was bedeutet, dass er als einzelner Abschnitt angegeben oder mit anderen Abschnitten kombiniert werden kann, um eine Mehrspulenventilbank zu schaffen, die die Ventilanordnung an die spezifische Anzahl der auf der Maschine erforderlichen Funktionen anpasst.

1.1 Schlüsseltechnische Daten

Parameter

Ventiltyp Abschnittlich (Split) Richtungssteuerventil

Nennleistung 160 L/min

Nenndruck 315 bar

Typische Max-Abschnitte bis zu 12

Schaltungskonfiguration P/S/SP

Port Verbindungen z.B., P, A, B: G3/4"; T: G1''(Modellspezifisch)

1.2 Tiefgehende Funktionsanalyse

Modular& Amp; Skalierbare Architektur: Im Gegensatz zu Monoblockventilen (Einzelgusseinheiten) verwendet die SDS180-Serie einzelne Abschnitte, die zusammengeschraubt sind. Dieses "Split"-Design bietet OEMs eine enorme Flexibilität - beginnen Sie mit einem einzigen Abschnitt (SDS180/1) und fügen Sie mehr hinzu, um mehrere Aktuatoren zu steuern, um das Inventar und das Design über die Produktlinien hinweg zu vereinfachen.

Heavy-Duty-Konstruktion: verfügt über ein einfaches, kompaktes und langlebiges Design. Der Ventilkörper ist in der Regel Gusseisen, die Spule ist spezieller Stahl, und der Griffkasten ist Aluminiumlegierung gegossen, die Widerstand gegen raue Bau- und landwirtschaftliche Umgebungen gewährleistet.

Vielseitige Betätigungs- und Steueroptionen: Während spezifische SDS180/1-Modelle manuelle Hebel verwenden können, unterstützt die Serie weitgehend mechanische Hebel, hydraulische Pilotensteuerung und elektrische proportionale Steuerung. Es bietet auch Federzentrierung oder Rastpositionierung für Abschnitte, die Steuerflexibilität weiter verbessert.

Integriertes hydraulisches Zubehör: Hilfsventile können direkt auf A / B-Arbeitsanschlüsse integriert werden, einschließlich Anti-Kavitationsprüfungen und Lasthaltekontrollen. Diese schützen das System vor Druckspitzen und gewährleisten einen sicheren Lastbetrieb (kritisch für Hebeanwendungen).

2. Leistungsvorteile und anwendungsspezifischer Wert

Die Konstruktionswahl des SDS180/1 führt zu direkten Vorteilen für Maschinenhersteller und Betreiber:

Optimierte Systemintegration: Kompakte Abmessungen und Modularität ermöglichen es Ingenieuren, Hydrauliksysteme zu entwerfen, die in engen Räumen in modernen mobilen Maschinen passen, Platz sparen und das Gesamtgewicht der Ausrüstung reduzieren.

Niedriger Druckverlust: Entwickelte innere Strömungswege minimieren den Druckverlust über das Ventil hinweg. Dies reduziert Energieverschwendung (weniger Wärmeerzeugung), erhöht die Systemeffizienz und gewährleistet, dass mehr Pumpenleistung Aktoren erreicht - Verbesserung der Maschinenleistung und potenzielle Senkung des Kraftstoffverbrauchs.

Bewährte Vielseitigkeit der Anwendung:

Die Ventilserie wird weit verbreitet in:

Teleskopbohen (Krane)

Betonpumpen (präzise Bewegungen)

Kleine Lader und landwirtschaftliche Maschinen (Strohgebläse, mittelgroße Holzchnitzer)

Erweiterte Perspektive: Verständnis der Ventilarchitektur in der mobilen Hydraulik

Um die Rolle des SDS180/1 voll zu schätzen, ist es von entscheidender Bedeutung, sein Design in die breitere Richtungsregelventilarchitektur und die Überlegungen der Systemimplementierung zu kontextualisieren.

1. Die strategische Wahl: Sektionsventile gegen Monoblock-Ventile

Die Wahl zwischen Sektionsventilen (modular) und Monoblockventilen ist grundlegend für das Design mobiler Geräte, mit unterschiedlichen Vorteilen für jedes:

Aspekt

Schnittventile (z.B. SDS180/1)

Monoblockventile

Konstruktion Einzelteile Abschnitte verschraubt zusammen („Baustein“-Design) Einzel, solides Gießen mit mehreren Spulenbohrungen

Flexibilität Hohe Anzahl der Spulen anpassen, um Maschinenfunktionen anzupassen; skalierbar Niedrige - feste Spulenzahl; Neue Funktionen erfordern Vollversatz des Ventils

Wartung Einfach - Wartung / Ersatz einzelner Abschnitte ohne Demontage der gesamten Ventilbank Komplex - das gesamte Ventil muss möglicherweise für den Service entfernt werden

Raum& Amp; Leckpunkte Etwas mehr Platz pro Spule; potenzielle Leckpunkte zwischen Abschnitten (versiegelt) Kompakter für die gleiche Spulenzahl; keine Querschnittslecks (inhärente Robustheit)

Kosten& Amp; Ideal für niedrige bis mittlere Volumenproduktion oder kundenspezifische Maschinen Kosteneffektiv für hohe Volumen, standardisierte Konfigurationen

Auswahl Insight:

Das Schnittdesign des SDS180/1 ist optimal für die Produktion in geringen bis mittleren Volumen oder Maschinen mit unterschiedlichen Konfigurationen (unterschiedliche hydraulische Funktionen). Es bietet die Flexibilität, die für spezialisierte Off-Highway-Ausrüstung kritisch ist.

Kritische Überlegungen für die Systemumsetzung

Eine erfolgreiche Integration des SDS180/1 erfordert Aufmerksamkeit auf drei Schlüsselbereiche:

Kompatibilität mit Lastsensierung: Viele moderne Hydrauliksysteme nutzen Lastsensierungstechnologie zur Effizienz. Die Serie SDS180 bietet Lastsensorversionen, die den höchsten Arbeitsdruck (Lastsignal) an eine Pumpe mit variablem Verdrängen weiterleiten. Die Pumpe passt die Leistung an, um nur den erforderlichen Druck aufrechtzuerhalten und den Energieverlust drastisch zu reduzieren.

Flüssigkeitsreinigkeit und Filtration: Präzise Spulenbohrungstoleranzen in Hochleistungsventilen sind anfällig für Verunreinigung. Ein robustes Filtrationssystem (nach ISO 4406 18/16/13 oder besser) ist unerlässlich, um Leistung und Lebensdauer zu erhalten.

Konfiguration und Steuerungsintegration: Die Wahl des Steuermechanismus (manuell / hydraulisch / elektro-hydraulisch) diktiert erforderliche Verbindungen, Pilotversorgungsleitungen oder elektrische Verkabelung / Controller-Schnittstellen. Die richtige Integration gewährleistet das gewünschte Bedienergefühl und die Reaktionsfähigkeit der Maschine.

Häufig gestellte Fragen (FAQs)

1. Was ist der primäre funktionelle Unterschied zwischen einem Schnittventil und einem Monoblockventil?

Der Hauptunterschied ist Konstruktion und Flexibilität. Ein Monoblock-Ventil ist ein einziges starres Guss mit festen Spulen (ideal für standardisierte, volumenhoche Anwendungen). Ein Abschnittsventil wie das SDS180/1 verwendet verschraubte einzelne Abschnitte, so dass Maschinenbauer die Anzahl der Abschnitte anpassen können, um genaue hydraulische Funktionsbedarf zu erfüllen - und eine überlegene Designflexibilität bieten.

2. Kann ein einzelner SDS180/1 Abschnitt als eigenständiges Ventil verwendet werden?

Ja, auf jeden Fall. Die Bezeichnung "SDS180/1" bezieht sich typischerweise auf ein Einschnittsventil. Es ist perfekt geeignet für Maschinen, die die Steuerung eines Hydraulikantriebs benötigen (z. B. einfache Winden, Einzelzylinder auf Anhängern, Lüfterantriebsschaltungen). Durch die modulare Konstruktion kann dieser einzelne Abschnitt auch als Grundlage für zukünftige Mehrspulenbaugruppen dienen.

3. Was tut die für diese Ventilserie erwähnte "Last-Sensing"-Fähigkeit?

Ein Lastsensorventil (LS) SDS180 funktioniert mit effizienten hydraulischen Systemarchitekturen. Es sendet ständig den höchsten Arbeitsdruck (Lastsignal) an eine Pumpe mit variablem Verdrängen. Die Pumpe passt dann die Leistung an, um den Druck nur etwas höher zu halten, als die Last erfordert, wodurch die Durchfluss-/Druckverluste, den Kraftstoffverbrauch und die Systemwärme drastisch reduziert werden.

4. Warum wird das modulare Design der SDS180-Serie als Vorteil für OEMs angesehen?

Modularität profitiert OEMs auf drei grundlegende Weise:

Bestandsverwaltung: Standardisieren Sie die Serie SDS180 über mehrere Maschinenmodelle hinweg (reduziert die Anzahl der Teilenummern).

Design Skalierbarkeit: Einfache Anpassung und Last-Minute-Konfigurationsänderungen (keine Notwendigkeit für völlig neue Ventile).

Service Leichtigkeit: Ersatz beschädigter Abschnitte ohne Austausch der gesamten Ventilbank (reduziert Ausfallzeiten und Reparaturkosten).

5. Welche Arten von Steuermechanismen können an diesem Ventil montiert werden?

Die Serie unterstützt verschiedene Steueroptionen:

Handbuch:Direkte mechanische Hebel für den grundlegenden Betrieb.

Hydraulischer Pilot: Kleine hydraulische Signale bewegen die Hauptspule (für Fernbedienung).

Elektro-hydraulische Proportional: Solenoide ermöglichen eine präzise elektronische Steuerung der Spulenposition (und somit der Aktuatorgeschwindigkeit) für automatisierte Systeme.
