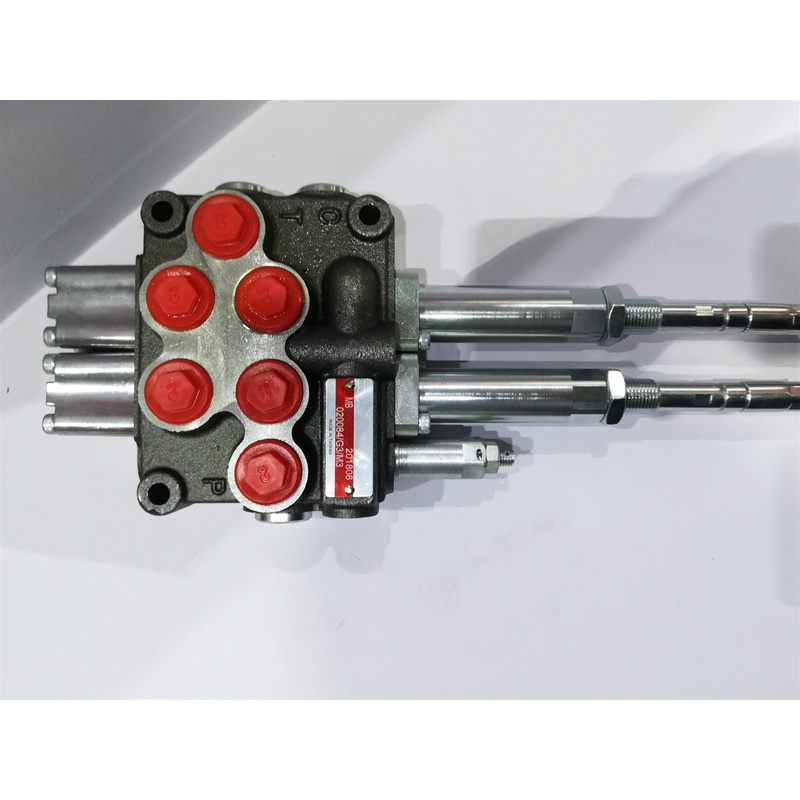

Die Youli MB-3/3s ist ein typisches Beispiel für ein robustes und speziell angetriebenes manuelles hydraulisches Steuerventil. Genau als Richtungssteuerventil kategorisiert, ist diese Einheit für Anwendungen entwickelt, in denen direkter, zuverlässiger menschlicher Betrieb vor der automatisierten Steuerung von höchster Bedeutung ist. Sein Design konzentriert sich auf die Bereitstellung einer zuverlässigen Schnittstelle für einen Bediener, um hydraulische Funktionen zu verwalten, was es zu einem Eckpfeilkomponent in einer breiten Palette von mobilen und industriellen Geräten macht, bei denen Einfachheit, Haltbarkeit und Kosteneffizienz von entscheidender Bedeutung sind.

Produktübersicht und technische Positionierung

Die Youli MB-3/3s ist ein Monoblock-Richtungssteuerventil, was bedeutet, dass seine mehreren Ventilabschnitte zu einem einzigen, festen Guss bearbeitet werden. Diese Konstruktion bietet inhärente Festigkeit und minimiert potenzielle interne Leckagepunkte im Vergleich zu modularen, schnittlichen Konstruktionen. Es ist ausdrücklich für die manuelle Bedienung konfiguriert, typischerweise über einen direkten mechanischen Hebel, der dem Bediener die taktile Kontrolle über die Richtung des Hydraulikflüssigkeitsströms für verschiedene Aktuatoren wie Zylinder oder Motoren gewährt.

Als Richtungssteuerventil besteht seine Kernfunktion darin, den Weg des Öls innerhalb eines Hydraulikkreislaufs zu ändern. Durch Verschieben der inneren Spule des Ventils kann der Bediener den Druckanschluss der Pumpe (P) mit verschiedenen Arbeitsanschlüssen (A, B) verbinden und gleichzeitig das Rücklauföl von anderen Anschlüssen zurück zum Tank (T) leiten. Diese Aktion steuert direkt die Verlängerung, Rückzug oder Stoppen von Hydraulikantrieben.

Technische Merkmale und Designmerkmale

Die MB-3/3s verkörpern mehrere wichtige Designphilosophien, die auf raue Umgebungen zugeschnitten sind:

Monoblock-Konstruktion: Der Ventilkörper ist ein einziges, hochfestes Guss. Diese Konstruktion bietet eine ausgezeichnete Widerstandsfähigkeit gegen Verformungen unter hohem Druck und Vibrationen, was in mobilen Maschinen üblich ist. Es vereinfacht das äußere Dichtungsschema,da es keine Verbindungen zwischen Ventilabschnitten gibt, die lecken könnten.

Manuelle Hebelbetriebung: Die Steuerung erfolgt durch eine direkte mechanische Verknüpfung. Diese Methode ist für ihre Einfachheit, sofortiges Feedback und fehlersicheren Betrieb geschätzt - es erfordert keine elektrische Leistung oder komplexe Pilotsysteme, um zu funktionieren. Das Ventil verfügt typischerweise über einen Federzentrierungsmechanismus, der sicherstellt, dass es in eine neutrale Sicherheitsposition zurückkehrt, wenn der Bediener den Hebel löst.

Parallel Schaltungskonfiguration: In einem Mehrspulenventil wie dem MB-3/3s ist der gemeinsame Druckeinlass oft parallel zu allen Ventilabschnitten angeschlossen. Dadurch kann der Bediener jede Funktion unabhängig oder gleichzeitig betätigen. Wenn jedoch mehrere Funktionen gleichzeitig verwendet werden, wird der verfügbare Strom von der Pumpe geteilt, was die Aktuatordrehzahlen verlangsamen kann - eine grundlegende Eigenschaft, die die Bediener lernen, zu verwalten.

Eingebaute Druckentlastung: Die meisten Ventile dieser Art integrieren ein Hauptsystementlastungsventil innerhalb des Monoblocks. Diese kritische Sicherheitskomponente begrenzt den maximalen Systemdruck und schützt Pumpen, Schläuche und Aktuatoren vor Schäden durch Überlastung.

Porting und Dichtung: Es verfügt über standardisierte Porting für hydraulische Verbindungen, oft nach gemeinsamen metrischen oder SAE-Standards. Robuste Dichtmaterialien werden verwendet, um Langlebigkeit und Kompatibilität mit verschiedenen Hydraulikflüssigkeiten zu gewährleisten.

Primäre Anwendungen und Use-Case-Szenarien

Die Zuverlässigkeit und Einfachheit der Youli MB-3/3s machen es zum Ventil der Wahl für zahlreiche Anwendungen, in denen die elektronische Steuerung unnötig oder unerwünscht ist:

Mobile Maschinen Ausrichter und Stabilisatoren: Eine primäre Anwendung ist die Steuerung der Verlängerung und Rückzug von Ausrichterbein auf LKW-montierten Kranen, Betonpumpen und Luftarbeitsplattformen. Die direkte manuelle Steuerung sorgt für die präzise, fühlbasierte Bedienung, die für eine sichere Stabilisierung der Maschine erforderlich ist.

Landwirtschaftliche und Forstwirtschaftliche Ausrüstung: Es wird weit verbreitet auf Traktoren, Ladern und Befestigungen für Funktionen wie Laderarmsteuerung, Greiferbetrieb oder Logsplitter-Betätigung verwendet. Seine Widerstandsfähigkeit gegen Staub, Feuchtigkeit und Schock ist in diesen Bereichen unerlässlich.

Bau- und Bohrmaschinen: Das Ventil findet Verwendung in Kompaktoren, Bohrmaschinen und anderen Baugeräten zur Verwaltung von Hilfsfunktionen, bei denen robuste Leistung die Automatisierung übertrifft.

Material Handling: Einfache Gabelstapler, Deckkrane und andere Handling-Ausrüstung nutzen diese Ventile für zuverlässige und langlebige Hebe- und Positioniersteuerung.

Leistungsvorteile und Betriebswert

Die Wahl der Youli MB-3/3s bringt besondere Vorteile, die auf ihre betriebliche Nische zugeschnitten sind:

Außergewöhnliche Haltbarkeit und lange Lebensdauer: Durch die Monoblock-Konstruktion und manuelle Betätigung entsteht ein Ventil mit sehr wenigen ausfallgefährdeten Komponenten. Es gibt keine Magnete, die ausbrennen, keine empfindliche Elektronik, die durch Wasser oder Vibrationen beschädigt wird, was zu einer hohen mittleren Zeit zwischen Ausfällen (MTBF) führt.

Intrinsive Sicherheit und fehlersicherer Betrieb: Die direkte mechanische Verbindung bietet eindeutige Steuerung. Im Falle eines Stromausfalls an der Maschine bleiben die Hydraulikfunktionen über den manuellen Hebel vollständig bedienbar, was ein kritisches Sicherheitsmerkmal sein kann.

Niedrigere Gesamtbetriebskosten: Seine Einfachheit führt zu niedrigeren Anfangskosten im Vergleich zu Proportional- oder Magnetventilen. Darüber hinaus ist die Wartung einfach und ihre Robustheit reduziert Ausfallzeiten und Reparaturkosten langfristig.

Sofortiges taktiles Feedback: Ein erfahrener Bediener kann die Reaktion des Hydrauliksystems durch den Hebel "fühlen", was eine nuanzierte Steuerung der Aktuatorgeschwindigkeit und -kraft ermöglicht, die in einigen Anwendungen mit elektronischen Joysticks schwer zu replizieren ist.

Erweiterte Perspektive: Die Rolle von manuellen Ventilen in modernen Hydrauliksystemen

In einer Zeit der Elektrifizierung und Automatisierung behält das manuelle Richtungssteuerventil eine wichtige und unersetzliche Position in der Flüssigkeitsleistung.

1. Vergleich Kontrollparadigmen: manuelle vs. automatisierte Ventile

Die Wahl zwischen manuellen und elektrisch gesteuerten Ventilen (wie Magnet- oder Proportionsventile) ist eine grundlegende Konstruktionsentscheidung basierend auf den Anwendungsbedarf:

Manuelle Ventile (z.B. Youli MB-3/3s): Excel in Umgebungen, die Einfachheit, Zuverlässigkeit und Kosteneffizienz erfordern. Sie sind ideal für Maschinen mit einer begrenzten Anzahl von Funktionen, wo ein Bediener immer anwesend ist und wo die Umweltbedingungen für die Elektronik zu rau sind. Ihre primäre Einschränkung ist der Mangel an Fern- oder automatisierten Steuerungsmöglichkeiten.

Solenoidgetriebene Ventile: Aktivieren Sie die Fernsteuerung und automatisierte Steuerung über elektrische Signale von Schaltern oder programmierbaren Logiksteuern (SPS). Sie sind für eine komplexe, sequenzierte Automatisierung unerlässlich, führen jedoch Abhängigkeiten von elektrischen Strom- und Steuersystemen ein, mit potenziell höherer Anfälligkeit für Ausfälle in schmutzigen oder nassen Umgebungen.

Proportionelle Ventile: Bieten nicht nur Richtungssteuerung, sondern auch unendlich variable Steuerung über Strömung und Aktuatorgeschwindigkeit über ein analoges elektrisches Signal. Sie werden für die präzise Bewegungssteuerung verwendet, sind aber die komplexeste und teuerste Option.

Selection Insight:Die Youli MB-3/3s ist keine veraltete Technologie, sondern die optimale Lösung für eine spezifische Reihe von Anforderungen. Es wird ausgewählt, wenn die Anwendung Robustheit, Bedienergefühl und funktionelle Einfachheit über Fernbedienung oder Automatisierung schätzt. Es stellt die direkteste und zuverlässigste mechanische Verbindung zwischen menschlicher Absicht und hydraulischer Kraft dar.

2.Wichtige Überlegungen für Systemintegration und Wartung

Eine effektive Umsetzung eines manuellen Monoblockventils erfordert Aufmerksamkeit auf mehrere praktische Aspekte:

Ergonomie und Hebelposition: Das Ventil muss so positioniert sein, dass die Bedienhebel bequem für den Bediener erreichbar sind. Die Hebelaufnahme, der Schlag und das Gefühl sind entscheidend für die Müdigkeit des Bedieners und die Präzision der Steuerung.

Lasthaltung und Sicherheit: Im Gegensatz zu Ventilen mit eingebauten Kontrollen kann ein einfaches Richtungsventil nicht verhindern, dass eine Last driftet, wenn ein Schlauch ausfällt. Für vertikale Lasthaltungsanwendungen (wie ein erhöhter Kranausrüster) sind aus Sicherheitsgründen häufig zusätzliche externe Komponenten wie pilotbetriebene Rückschlagventile (oft als "hydraulische Schlösser" bezeichnet) in der Schaltung erforderlich.

Flüssigkeitsauberkeit: Obwohl die präzisionsbearbeiteten Spulen und Bohrungen sehr tolerant sind, benötigen sie immer noch ausreichend saubere Hydraulikflüssigkeit. Kontamination kann zu Spulenkleben, erhöhtem Verschleiß und innerer Leckage im Laufe der Zeit führen. Ein gut gepflegtes Filtrationssystem wird empfohlen.

Schaltungsanpassung: Die feste Natur eines Monoblocks bedeutet, dass seine Funktionen (Anzahl der Spulen, Art der Mittelstellung) beim Kauf bestimmt werden. Systemdesigner müssen bei der Festlegung des Ventilmodells den aktuellen und zukünftigen Hydraulikbedarf sorgfältig planen.

Häufig gestellte Fragen (FAQs)

1.Was bedeutet das "3/3" in der Modellnummer MB-3/3s?

Diese Nomenklatur ist in der Hydraulik üblich. Das erste "3" zeigt typischerweise an, dass das Ventil drei Arbeitsstellungen aufweist (z.B. Vorwärts, Neutral, Rückwärts). Der zweite "3" bedeutet oft, dass jeder Ventilabschnitt drei Primäranschlüsse hat (Druck, Tank und ein Arbeitsanschluss, gemeinsam für die doppelwirkende Zylindersteuerung mit einem vierten intern integrierten Anschluss) oder bezieht sich auf einen spezifischen Spulentyp. Die "s" können ein besonderes Merkmal wie eine Feder-Center-Rückkehr bezeichnen.

2. Kann dieses Ventil für Anwendungen verwendet werden, die präzise, langsame Bewegung von Aktuatoren erfordern?

Mit einem Standard-manuellen Ventil kann die präzise Regelung der langsamen Geschwindigkeit eine Herausforderung sein. Die Durchflussrate wird in erster Linie durch Pumpenleistung und Hebelverlagerung geregelt. Für eine gesteuertere Geschwindigkeit würde das Hydrauliksystem oft separate Strömungsregelventile (Nadelventile oder verstellbare Drosseln) in den Leitungen zwischen dem Richtventil und dem Aktuator enthalten, um den Strömung unabhängig von der Hebelposition zu messen.

3. Wie unterscheidet sich ein Monoblock-Design von einem Schnitt- oder stapelbaren Ventil-Design?

Ein Monoblockventil ist ein einziges, festes Gusswerk, das alle Spulen enthält. Es ist kompakt, kostengünstig für Standardkonfigurationen und sehr robust. Ein Schnittventil wird durch Verschrauben einzelner Spulenabschnitte zusammengebaut. Dies ermöglicht unglaubliche Anpassung (Sie können Abschnitte hinzufügen oder neu arrangieren) und einfachere Reparatur eines einzelnen Abschnitts, aber es kann länger sein und hat mehr potenzielle externe Dichtpunkte.

4. Ist dieses Ventil für Hochdrucksysteme geeignet?

Ja, manuelle Monoblockventile wie die Youli-Serie sind allgemein für Standard-Industriedrücke bewertet, oft bis zu 250 bar oder höher. Der spezifische maximale Betriebsdruck für die MB-3/3s sollte mit dem Datenblatt des Herstellers überprüft werden. Die solide Konstruktion ist von Natur aus in der Lage, erheblichen Druck standzuhalten.

5. Welche Wartung erfordert ein manuelles Ventil wie dieses in der Regel?

Wartung ist minimal. Die Hauptaufgaben sind sicherzustellen, dass sich das äußere Gelenk frei bewegt, ohne zu binden, und regelmäßig auf äußere Leckagen um die Wellendichtungen oder -anschlüsse herum zu überprüfen. Interner Verschleiß über sehr lange Zeiträume kann sich als erhöhte interne Leckage manifestieren, was dazu führen kann, dass ein Aktuator driftet oder langsam arbeitet, was auf eine Notwendigkeit für eine Wiederversiegelung oder einen Austausch hinweist.
