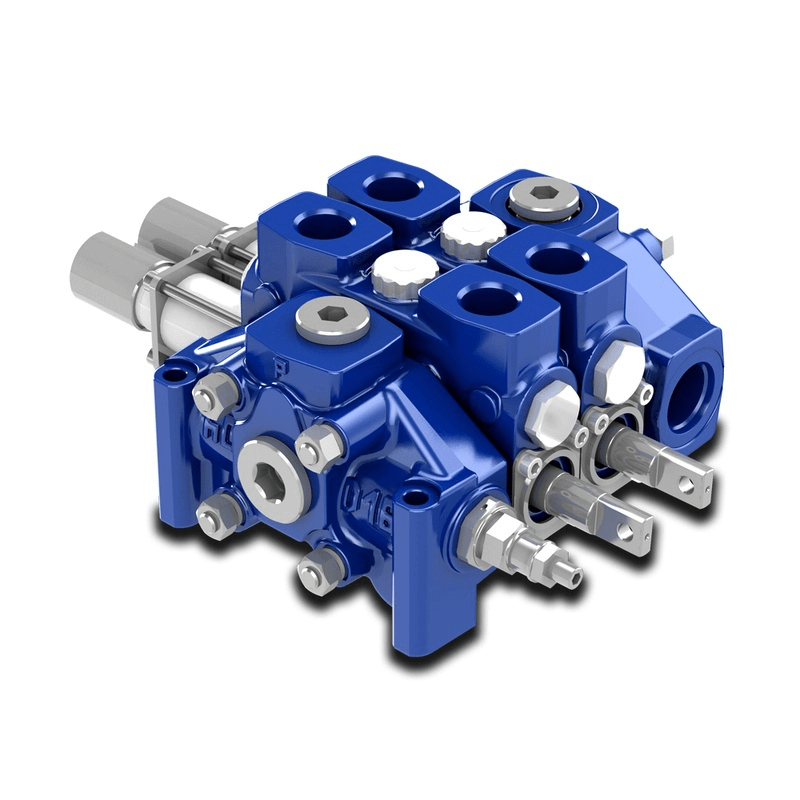

Das Hydrocontrol HC-D16/1 ist ein Heavy-Duty-Hydraulikventil, das für eine zuverlässige Leistung in den anspruchsvollsten Betriebsumgebungen entwickelt wurde. Als hydraulisches Richtungssteuerventil besteht seine primäre Funktion darin, den Strom von Hydraulikflüssigkeit auf verschiedene Aktuatoren wie Zylinder und Motoren in mobilen Maschinen präzise zu leiten. Mit einem Nennströmen von 160 L / min und einem maximalen Betriebsdruck von 350 bar ist dieses Monoblock-Einspulenventil eine grundlegende Komponente zur Steuerung von Hilfsfunktionen in Geräten wie Bohrgeräten, kompakten Baumaschinen und spezialisierten Ingenieurfahrzeugen. Seine Konstruktion priorisiert Haltbarkeit, einfache Integration und vielseitige Steueroptionen, um den strengen Anforderungen von Off-Highway-Anwendungen gerecht zu werden.

1.Product Übersicht & amp; Amp; Markenpositionierung

Hydrocontrol, ein italienisches Unternehmen mit einem Erbe von 1969, hat sich als Spezialist für die Konstruktion und Herstellung von Hydraulikanlagen für mobile Maschinen etabliert. Das Unternehmen konzentriert sich auf die Bereitstellung umfassender "hydraulischer Steuersysteme" für Sektoren wie Bau, Erdbewegung und Materialhandling.

Die HC-D16-Serie, zu der der HC-D16/1 gehört, ist eine angesehene Produktlinie, die für ihre Modularität und Robustheit bekannt ist - oft für Lader, Bagger und Bohrgeräte spezifiziert. Das Modell HC-D16/1 verkörpert diesen Ruf und bietet eine kompakte und eigenständige Lösung für die Einfunktionssteuerung.

2.Detaillierte technische Spezifikationen

Der HC-D16/1 zeichnet sich durch sein einfaches und robustes technisches Profil aus, das für eine einfache Integration und eine lange Lebensdauer konzipiert wurde.

2.1 Tabelle der technischen Daten

Parameter

Spezifikation

Ventiltyp Monoblock, Single-Spool Richtungssteuerventil

Modellcode HC-D16/1

Nenndruck 350 bar

Nennleistung 160 L/min

Maximaler Durchfluss 200 L/min

Steuertyp Handbuch (Hebelsteuerung)

Zentralpositionskonfiguration O-Typ (Spulentyp W001A)

Port Verbindungen P, A, B: G3/4 "(ISO 228/1); T: G1"

Brückenfunktion Optional (erlaubt Öldurchgang zu nachgelagerten Komponenten in neutral)

3. Kernfunktionen & amp; Amp; Funktionale Analyse

3.1 Monoblock-Konstruktion für Leckbeständigkeit

Im Gegensatz zu modularen, Schnittventilen ist der HC-D16/1 eine einzige, feste Gusseinheit. Diese Monoblock-Konstruktion reduziert erheblich die Anzahl der möglichen externen Leckupunkte, erhöht die Zuverlässigkeit des Ventils und reduziert den Wartungsbedarf in schmutzigen und schwingungsintensiven Umgebungen, die typisch für mobile Geräte sind.

3.2 Schwere Druck- und Durchflussbestimmungen

Der Nenndruck des Ventils von 350 bar und die Durchflusskapazität von 160 l/min klassifizieren es als schweres Hydraulikventil. Dies gewährleistet, dass es die leistungsstarken hydraulischen Anforderungen von Industriemaschinen bewältigen kann, ohne zu einem Systemengpässe zu werden, was ausreichende Kapazität für anspruchsvolle Aktuatoren bietet.

3.3 Manuelle Hebelsteuerung und Spulenoptionen

Die Standardkonfiguration umfasst eine manuelle Hebelsteuerung (H001) für eine direkte und intuitive Bedienerbefehlung. Das Ventil verwendet einen W001A-Spulentyp, der eine O-Typ-Mittelstellung besitzt, die alle Ports (P, T, A, B) im neutralen Zustand blockiert - effektiv den Aktuator an Ort und Stelle verriegelt.

3.4 Optionale Brückenfunktion für Systemflexibilität

Ein wichtiges Merkmal ist die Verfügbarkeit einer "Bridge"-Funktion. Wenn angegeben, erlaubt dies, dass Hydrauliköl durch die neutrale Position des Ventils gelangt, so dass es anderen hydraulischen Komponenten (z. B. einer anderen Ventilbank) in einer Reihenschaltung Stromversorgung ermöglicht. Dies ist entscheidend für die Konstruktion von Multifunktionssystemen ohne komplexe externe Portierungen.

4. Leistungsvorteile & amp; Amp; Anwendungsspezifischer Wert

Die Konstruktion des HC-D16/1 führt zu mehreren wichtigen Vorteilen für Gerätehersteller und Endanwender:

Überlegene Zuverlässigkeit unter rauen Bedingungen: Die Kombination aus Monoblockkörper und Hochdruckfähigkeit macht dieses Ventil außergewöhnlich robust. Es ist gebaut, um den Druckspitzen, Verunreinigungen und mechanischen Stößen, die in Anwendungen wie Bergbau, Bohren und Bauen üblich sind, standzuhalten und die Betriebszeit der Maschine zu maximieren.

Vereinfachte Systemgestaltung und Integration: Die Verfügbarkeit von Standard- und optionalen Funktionen (wie der Brückenfunktion) ermöglicht es Systemdesignern, den gesamten Hydraulikkreislauf zu vereinfachen. Die standardisierte Portierung und das kompakte Design erleichtern auch die Einbringung des Ventils in raumbegrenzte Geräte.

Niedrige interne Leckage für präzise Steuerung: Die Präzisionsbearbeitung der Spule und der Bohrung, kombiniert mit der O-Typ-Zentralkonfiguration, gewährleistet eine minimale interne Ölleckage in der neutralen Position. Dies ermöglicht eine bessere Lasthaltung bei suspendierten Lasten und eine präzisere Steuerung des angeschlossenen Aktuators.

5.Expanded Perspektive: Richtungsventile in der mobilen Hydraulik

Das Verständnis des breiteren Kontexts der Hydraulikventiltypen und der Auswahlkriterien ist für die Optimierung des Systemdesigns unerlässlich.

5.1 Ventilarchitektur: Monoblock vs. Sektionsventile

Der HC-D16/1 repräsentiert eine von zwei grundlegenden architektonischen Philosophien im Design von Richtungssteuerventilen:

Monoblockventile (wie HC-D16/1)

Konstruktion: Einzelstück Metall (Gusseinheit).

Vorteile: Eigenständig leckbeständig, kompakt und zuverlässig - ideal für Anwendungen mit festen Funktionen.

Einschränkungen: Weniger Flexibilität; Hinzufügen einer Funktion erfordert ein völlig neues Ventil.

Sektionsventile (andere Modelle der Serie HC-D16)

Konstruktion: Mehrere einzelne Abschnitte verschraubt zusammen.

Vorteile: Hohe Anpassbarkeit (2-10 Abschnitte in der HC-D16-Serie); gemischte Spulentypen pro Montage.

Einschränkungen: Mehr potenzielle Leckupunkte an Abschnittsschnittstellen.

Selection Insight: Der Monoblock HC-D16/1 ist optimal für dedizierte, einfunktionale Schaltungen, in denen Robustheit von entscheidender Bedeutung ist. Ein Schnittventil HC-D16 eignet sich für Maschinen, die eine Multifunktionssteuerung mit Anpassung benötigen.

5.2 Anwendungsszenarien& Amp; Industrie Fit

Der HC-D16/1 ist für spezifische mobile Geräte entwickelt:

Auxiliary Circuit Control in Bohranlagen: Steuert Ausrichter, Stabilisatoren oder Werkzeugwechsler, wo eine zuverlässige Lasthaltung von entscheidender Bedeutung ist.

Kompakter Bau& Amp; Material Handling: Passt kleine Lader, Graben und Manipulator Arme - passend einzelne primäre Arbeitsfunktion Bedürfnisse und enge Platzbeschränkungen.

Kommunale& Amp; Spezialfahrzeuge: Verwendet in Kehrmaschinen, Müllfahrzeugen und Wrackern, die wichtige Funktionen wie Verpackungsklingen oder Aufzüge steuern.

5.3 Kritische Umsetzung& Amp; Auswahlführer

Die erfolgreiche Umsetzung des HC-D16/1 erfordert Aufmerksamkeit auf die wichtigsten Details:

Spulen Typ Übereinstimmung: Der Standard-O-Typ (W001A) ist für Lasthaltung. Überprüfen Sie, ob andere Spulentypen (z. B. Y-Typ für Motoren) verfügbar sind, um den Antriebsbedarf zu entsprechen.

Porting-Kompatibilität: Stellen Sie sicher, dass die Gewindeanschlüsse der G-Serie (P / A / B: G3 / 4 ", T: G1"), sich mit Systemschläuchen und -Armaturen ausrichten. Geben Sie die Brückenfunktion bei Bedarf für Reihenschaltungen in Reihenfolge an.

Kontrolle des Steuermechanismus: Bestätigen Sie bei Hydrocontrol oder den Verteilern, ob alternative Steuerungen (hydraulischer Pilot / elektrische Betätigung) für dieses Modell verfügbar sind, die der Betriebsschnittstelle der Maschine entsprechen.

6. Häufig gestellte Fragen (FAQs)

1. Was ist der Hauptvorteil des Monoblock-Designs im HC-D16/1?

Der Hauptvorteil ist die erhöhte Zuverlässigkeit und Leckbeständigkeit. Ein einziges Gießen eliminiert interne Leckagewege, die zwischen Abschnittsventilabschnitten existieren, was es robuster und weniger wartungsanfällig in rauen, schwingungsintensiven Umgebungen (z. B. Bau, Bergbau) macht.

2.Can dieses Ventil verwendet werden, um einen Hydraulikmotor zu steuern?

Obwohl technisch möglich, ist die Standard-O-Typ-Spule (W001A) nicht ideal. Sein geschlossenes Zentrum blockiert alle Häfen in neutral, fangt Öl und riskiert Motorschäden, wenn Coasting auftritt. Für die Motorsteuerung ist eine Spule mit Y- oder P-Typ Mittelbedingungen erforderlich - konsultieren Sie einen Hydrocontrol-Spezialisten, um die Verfügbarkeit der Spule für dieses Modell zu bestätigen.

3. Was tut die Option "Brückenfunktion"?

Wenn angegeben, lässt die Brückenfunktion Pumpenöl (vom P-Port) durch das Ventil in neutral fließen, um andere nachgelagerte Ventile zu versorgen. Dies eliminiert komplexe externe Sanitäranlagen (Kollektoren, Schläuche) für Daisy-Kettenventile und vereinfacht das Systemdesign.

4. Ist der HC-D16/1 für Pumpensysteme mit offenem oder geschlossenem Zentrum geeignet?

Die Standard-Spule HC-D16/1 (O-Typ) ist für Fixverdrängungspumpen in Open-Center-Systemen konzipiert - Ölströme von P nach T in neutraler Form. Es wird in der Regel nicht mit Pumpen mit variabler Verdrängung (geschlossenes Zentrum) verwendet, da blockierte neutrale Öffnungen Druckspitzen verursachen würden. Überprüfen Sie die Systemkompatibilität während des Designs.

5. Wie vergleicht dieses Ventil mit einem Proportionalventil für die Drehzahlregelung des Aktuators?

Der HC-D16 / 1 (manueller Hebel) ist ein Ein- / Ausschaltventil, das vollen oder keinen Durchfluss zum Aktuator leitet - die Geschwindigkeit wird durch Hebelbewegung gesteuert, keine präzise Modulation. Proportionale Ventile variieren den Durchfluss über elektrische Signale für eine feinere Geschwindigkeitssteuerung. Der HC-D16/1 ist für Zuverlässigkeit und Kosteneffizienz ausgewählt, wenn eine präzise Geschwindigkeitsmodulation nicht erforderlich ist.
