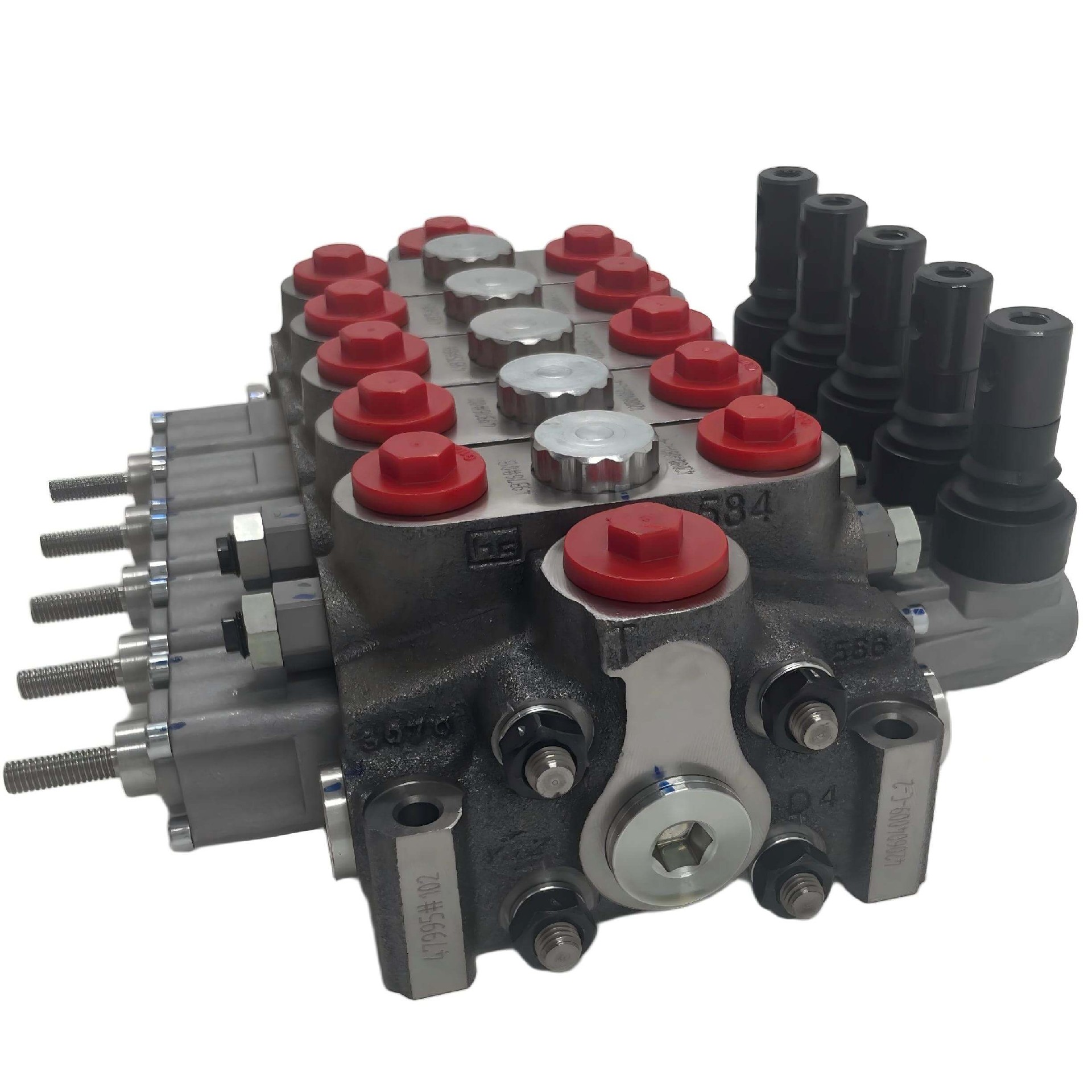

Der Hydrocontrol HC-D4/5-IL009 ist ein 5-Wege-Hydraulik-Steuerventil und ein Hebelbetätigtes Hydraulikventil, das für die mobile und industrielle Wege-Steuerung entwickelt wurde. Mit einer Nennleistung von 210 l/min und einem Druck von 350 bar steuert dieses Seuerventil doppeltwirkende Zylinder und Motoren an Schiffdecksgeräten, hydraulischen Gesteinsbohrern und Rettungsfahrzeugen.

　　Was ist ein 5-Wege-Hydraulik-Steuerventil?

　　Ein 5-Wege-Hydraulik-Steuerventil ist eine Wegeventilanordnung, die fünf unabhängige Schieberabschnitte verwendet, um den Durchfluss von Hydraulikflüssigkeit zu mehreren Aktuatoren wie Zylindern und Hydraulikmotoren zu starten, zu stoppen und umzukehren. Jeder Schieber ist typischerweise federzentriert auf Neutral gestellt, und die Abschnitte sind in einem einzigen, montierten Stapel verschraubt, der einen gemeinsamen Einlass- und Auslasskanal teilt.

　　Diese Ventile werden entweder als Monoblock- oder Sektionskonstruktionen gebaut. Die Hydrocontrol HC-D4/5-Serie ist ein Sektions- oder Stapelventil, bei dem einzelne Arbeitsabschnitte und Hilfselemente – wie Einlassdeckel, Auslassdeckel und Zwischenplatten – mit Gewindestangen zusammengeklemmt werden. Diese Konstruktion ermöglicht eine Neukonfiguration vor Ort, das Hinzufügen oder Entfernen von Schiebern und die Integration von Funktionen wie Arbeitsdruckbegrenzungsventilen oder Antikavitations-Rückschlagventilen, die spezifisch für jeden Aktuatorkreis sind.

　　Wichtige Spezifikationen

　　Modellbezeichnung: HC-D4/5-IL009(210)AG04 W002AH001F001A-TJ AG05

　　Anzahl der Schieber: 5

　　Betätigungsart: Manueller Hebel, federzentriert

　　Nenndurchflussrate: 210 l/min (gemäß Herstellerklassifizierung für D4-Größe)

　　Maximaler Betriebsdruck (Anschluss P): 350 bar

　　Maximaler Tank-/Rückdruck (Anschluss T): 25 bar

　　Ventiltyp: Sektional, offener Kreislauf (Standardkonfiguration)

　　Schieberhub: ±8 mm (typisch für D4-Serie)

　　Arbeitsanschluss-Verbindungen: G1 (BSPP) oder SAE 12 gemäß Modellcode

　　Einlassanschluss: SAE-Flansch, Größe gemäß Bestellcode

　　Material: Sphäroguss (entspricht GJS-400-15)

　　Flüssigkeitsverträglichkeit: Hydraulikflüssigkeiten auf Mineralölbasis, Viskositätsbereich 15–100 cSt

　　Empfohlene Filtration: ISO 4406 20/18/15 oder besser

　　Betriebstemperaturbereich: -20 °C bis +80 °C

　　Ungefähres Gewicht: 48 kg (montierter 5-Wege-Block)

　　Zertifizierungen: Hergestellt unter dem Qualitätsmanagementsystem ISO 9001:2015

　　Hinweis: Genaue Schieberfunktionen, Hilfsoptionen und Anschlussorientierungen sind durch den vollständigen Bestellcode definiert. Kontaktieren Sie die Fabrik mit der vollständigen Modellbezeichnung für die Konfigurationsmatrix.

　　Technische Highlights

　　Die Sektionsarchitektur ermöglicht die Wartung vor Ort, ohne den gesamten Ventilblock ausbauen zu müssen. Eine häufige Frage von Servicetechnikern ist, ob ein einzelner undichter Schieber den Austausch der gesamten Baugruppe erfordert – dies ist nicht der Fall. Jeder Schieberabschnitt kann einzeln demontiert, ersetzt oder neu abgedichtet werden, während der Rest des Stapels an der Maschine verbleibt, was die Ausfallzeiten in der Marine- oder Bergbauanwendung reduziert.

　　Der Körper aus duktilem Gusseisen hält hohen Druckspitzen bei häufigen Zyklen stand. Die Schieberbohrungen sind auf präzise Toleranzen gehont, wodurch ein konstanter Schieber-Bohrungs-Spalt auch nach Millionen von Zyklen erhalten bleibt. Dies steuert den internen Leckverlust direkt und hält die volumetrische Effizienz über die Lebensdauer des Ventils stabil.

　　Arbeitsdruck-Hilfsventile schützen vor Stoßbelastungen und Kavitation. Die Suffixe des Modellcodes weisen auf integrierte Optionen wie direkt wirkende Druckbegrenzungsventile und Nachfüll-Rückschlagventile hin. Bei hydraulischen Gesteinsbohr-Vorschubkreisen verhindern diese integrierten Schutzvorrichtungen das Driften des Zylinders und Schäden an Komponenten, die durch plötzliche Rückstellkräfte vom Bohrschaft verursacht werden.

　　Manuelle Hebelstationen sind ohne hydraulischen Ausbau in ihrer Position verstellbar. Die Hebelhalterung kann durch Lösen einer Feststellschraube gedreht werden, um die Ergonomie des Bedieners oder den begrenzten Platz im Schrank zu berücksichtigen, und beantwortet damit eine häufige Sorge, ob die Hebelorientierung in enge Maschinenumgebungen passt.

　　Anwendungen

　　Schiffdeck-Maschinen: Steuert Verholwinden, Ankerwinden und Lukendeckelzylinder. Das hebelbetätigte Design bietet dem Deckbediener direktes, taktiles Feedback bei lastintensiven Seegang, wobei die Durchflusskapazität von 210 l/min eine schnelle Linien-Geschwindigkeit unter Volllast gewährleistet.

　　Hydraulische Gesteinsbohrgeräte: Steuert Perkussions-, Rotations- und Vorschubkreise von Bohrgeräten an der Oberfläche und unter Tage. Integrierte Antikavitations-Rückschlagventile verhindern ein kriechen des Zylinders durch Lastinduktion, verbessern die Lebensdauer des Bohrgestänges und die Geradheit des Bohrlochs.

　　Straßenrettungs- und Bergungsfahrzeuge: Betreibt Kranausleger, Stützstreben und hydraulische Winden von einem einzigen 5-Funktions-Ventilblock aus. Die Kombination mehrerer Funktionen in einem Stapel reduziert Rohrleitungsverbindungen und potenzielle Leckstellen im Vergleich zur Verwendung mehrerer separater Einschleusenventile.

　　Mobile Bau- und Landmaschinen: Geeignet für Teleskoplader, Sprühgeräte und Kompaktanbaugeräte, bei denen die manuelle Hebelsteuerung für den Bediener die bevorzugte Schnittstelle bleibt. Der offene Zentralweg ermöglicht eine Umwälzung bei niedrigem Druck, wenn alle Schieber zentriert sind, was die thermische Belastung im Standby-Betrieb minimiert.

　　Industrielle Pressen und Materialhandhabungssysteme: Steuert Klemm-, Auswurf- und Transferzylinder in Schrottpressen und Förderbandweichen. Das Sektionsformat ermöglicht die spätere Hinzufügung einer sechsten Schleuse, wenn die Maschine mit einer zusätzlichen Achse nachgerüstet wird.

　　Auswahlhilfe

　　Geeignete Anwendungen:

　　Offene Kreislaufsysteme mit einer Verdrängerpumpe, bei denen das Ventil als paralleler Strömungsverteiler fungiert und der gesamte gleichzeitige Durchflussbedarf 210 l/min nicht überschreitet.

　　Maschinen, die eine manuelle Hebelsteuerung von bis zu fünf doppeltwirkenden Funktionen erfordern, insbesondere wenn elektrische Steuerungssysteme aufgrund von Umweltbedingungen oder Bedienervorlieben unpraktisch sind.

　　Installationen, die zukünftige Erweiterungen erwarten – das Sektionsdesign ermöglicht das Hinzufügen, Entfernen oder Ändern von Schieberabschnitten vor Ort mit einfachen Werkzeugen.

　　Nicht empfohlen für:

　　Geschlossene oder CAN-Bus-netzwerkfähige elektrohydraulische Systeme, die eine proportionale Magnetventilsteuerung mit Positionsrückmeldung erfordern. Wählen Sie ein elektro-proportionales Sektionsventil wie die Hydrocontrol HCV-Proportionalserie.

　　Durchflussbedarf, der konstant 210 l/min überschreitet, oder zyklische Drücke über 350 bar, die die Ermüdungsfestigkeit der D4-Plattform überschreiten. Für höhere Kapazitätsanforderungen konsultieren Sie ein Sektionsventil der D6- oder größeren Plattform oder teilen Sie den Kreislauf in zwei parallele Blöcke auf.

　　Anwendungen, die Wasser-Glykol- oder synthetische Esterflüssigkeiten verwenden, ohne Werksbestätigung. Standard-Buna-N-Dichtungen sind mit Mineralöl verträglich. Alternative Dichtungspakete müssen im Modellcode bei der Bestellung explizit angegeben werden.

　　FAQ

　　1. Was ist die Durchflussrate und der maximale Druck des HC-D4/5-IL009?

　　Das Ventil ist für einen Nenndurchfluss von 210 l/min auf der D4-Plattform und einen maximalen Arbeitsdruck von 350 bar an Anschluss P ausgelegt, wobei Anschluss T auf 25 bar begrenzt ist. Diese Werte gelten bei Verwendung von Mineralöl innerhalb der empfohlenen Viskosität und Filtration.

　　2. Wie viel kostet ein Hydrocontrol HC-D4/5 5-Wege-Hebelventil?

　　Ein vollständig montierter HC-D4/5-IL009 5-Wege-Block kostet in der Regel zwischen 2.500 und 4.200 USD pro Einheit, abhängig von den Hilfsoptionen, Schieberkonfigurationen und der Bestellmenge. Die Preise schwanken aufgrund von Wechselkursen, Zöllen und Werksanpassungen. Für ein genaues Angebot wenden Sie sich bitte direkt an Beijing Zhongping Technology mit dem vollständigen Modellcode.

　　3. Was ist die Lieferzeit oder Vorlaufzeit für Hydrocontrol HC-D4/5 Ventile?

　　Die Standardlieferzeit beträgt ab Werk 6 bis 8 Wochen für auftragsbezogene Konfigurationen. Gängige Konfigurationen, die im regionalen Lagerbestand vorrätig sind, können innerhalb von 5 Werktagen versendet werden. Eilaufträge können gegen eine zusätzliche Gebühr priorisiert werden.

　　4. Kann ich ein Muster oder eine Testeinheit erhalten, bevor ich eine vollständige Bestellung abgebe?

　　Wir stellen ein Testventil in Standardkonfiguration für eine Vor-Ort-Prüfung an Ihrer Hydraulikaggregat zur Verfügung. Dies ermöglicht es Ihnen, den Hebelweg, die Schieber-Dosiereigenschaften und die Montagepassung unter tatsächlichen Betriebsbedingungen zu überprüfen, bevor Sie die Produktionsbestellung bestätigen.

　　5. Welche Schieber-Individualisierungsoptionen und Hilfsfunktionen sind verfügbar?

　　Schiebermittelstellungen, Dosiereinschnitte und Hubbegrenzungen sind über den Bestellcode vollständig konfigurierbar. Arbeitsdruck-Druckbegrenzungsventile, Antikavitations-Rückschlagventile und Load-Sensing-Signalausgänge können in einzelne Arbeitsabschnitte integriert werden. Der vollständige Satz an Optionen ist in der Modellbezeichnung erfasst; geben Sie den vollständigen Code an, um die Konfiguration zu bestätigen.

　　6. Welche Garantie hat dieses Sektions-Hydraulik-Steuerventil?

　　Wir bieten eine 2-jährige Garantie auf Herstellungs- und Materialfehler unter den angegebenen Betriebsbedingungen. Verlängerte Garantiepakete von bis zu 5 Jahren sind verfügbar, vorbehaltlich dokumentierter Filtrations- und Fluidanalyseberichte.

　　7. Was ist die Verfügbarkeit empfohlener Ersatzteile und Dichtungssätze?

　　Dichtungssätze für einzelne Schieberabschnitte, O-Ring-Sätze für Gewindestangenverbindungen und vollständige Schieberbaugruppen sind auf Lager. Beijing Zhongping Technology führt Dichtungssätze für die HC-D4-Serie und versendet diese innerhalb von 48 Stunden nach Auftragseingang.

　　8. Mit welchem internen Leckraten ist über die Lebensdauer des Ventils zu rechnen?

　　Neue Schieberabschnitte weisen typischerweise einen internen Leckverlust von weniger als 10 cm³/min bei 100 bar und 40 °C gemäß ISO 4409 Hydraulikkomponenten-Leistungstests auf. Bei ordnungsgemäßer Filtration bleibt der Leckverlust nach 10 Millionen Zyklen unter 25 cm³/min, danach wird eine Werksüberholung empfohlen.

　　9. Ist der HC-D4/5-IL009 für Salzwasser oder Offshore-Marineumgebungen geeignet?

　　Das Ventilgehäuse ist aus Gusseisen und die Außenflächen sind standardmäßig phosphatiert und lackiert. Für den Einsatz auf Offshore-Decks spezifizieren Sie die marine Schutzbehandlung im Modellcode, die eine mehrschichtige korrosionsbeständige Beschichtung und Edelstahl-Hardware hinzufügt. Die Standardkonfiguration ist für geschlossene Hydraulikräume geeignet; Freideckinstallationen erfordern die zusätzliche Behandlung.

　　10. Welche Zahlungsmethoden und -bedingungen sind beim Kauf über Beijing Zhongping Technology verfügbar?

　　Wir akzeptieren Überweisung (T/T) und unwiderrufliches Akkreditiv bei Sicht. Für qualifizierte Firmenkunden sind nach Bonitätsprüfung Zahlungsziele von Netto 30 Tagen verfügbar. Meilensteinbasierte Zahlungspläne können für Kapitalprojekte mit mehreren Einheiten arrangiert werden.
