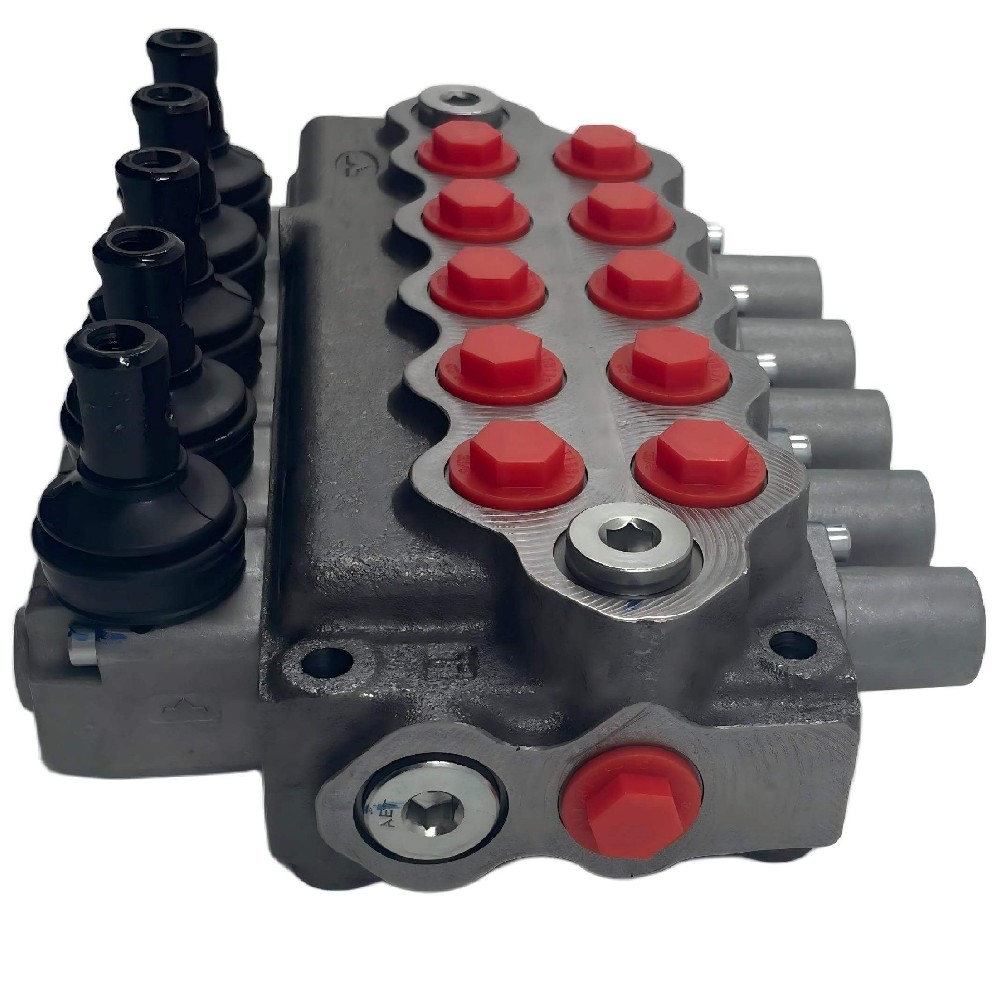

Walvoil SD5/5-P(KG4-210) ist ein 5-faches Monoblock-Richtungssteuerventil für mobile Maschinen. Dieses Monoblock-Hydraulikventil ist als Richtungssteuerventil mit paralleler Schaltungsarchitektur ausgebildet und liefert einen Nennfluss von 45 L/min bei einem maximalen Betriebsdruck von 315 bar. Es ist für die Steigerstabilisator Beinsteuerung auf LKW-montierten Kranen, Luftplattformen und Betonpumpen entwickelt.

Was ist ein Monoblock Directional Control Ventil?

Ein Monoblock-Richtungssteuerventil ist ein hydraulisches Bauteil, das mehrere Spulenabschnitte in einem einzigen Gusskörper integriert, um Druckflüssigkeit in Folge oder parallel zu verschiedenen Aktuatoren zu leiten. Im Gegensatz zu Schnittventilen, die aus einzelnen Blöcken zusammengesetzt sind, beseitigt das Monoblock-Design Querschnittsdichtungen und externe Verbindungsstänge und reduziert potenzielle Leckupfade und die Gesamtmaße der Hülle.

Das SD5/5-P ist ein parallel geschaltetes Monoblockventil der Walvoil SD5 Serie. Seine 5-Abschnittskonfiguration ermöglicht die unabhängige Steuerung von bis zu 5 Hydraulikfunktionen - typischerweise vier Stabilisatorbeine plus eine Hilfsschaltung - durch manuelle Hebelbetätigung mit Federrecke in die Mitte. Das Suffix "P" bezeichnet die parallele Schaltungsarchitektur, während "KG4-210" die Hauptdruckentlastungsventilfabrikseinstellung bei 210 bar angibt.

Hauptspezifikationen

Anzahl der Sektionen:5

Schaltungstyp: Parallel (offenes Zentrum)

Nominale Durchflussrate:45 L/min(pro Herstellerdatenblatt)

Maximaler Betriebsdruck: 315 bar (pro Herstellerdatenblatt)

Hauptentlastungsventil Einstellung (KG4-210): 210 bar

Maximaler Rückdruck: 25 bar

Kontrollmethode: Manueller Hebel mit Federrekehr

Spulenfunktion: A-Typ (offenes Zentrum)

Free Flow Gallery:Typ S (nach Herstellerkatalog)

Kolbendurchmesser: 16 mm

Kolbenhublänge: 37 mm

Port Größe (P / A / B / T): G 3 / 8 "BSP (ISO 228 / 1)

Gehäusematerial: Gusseisen Körper, Stahlspule

Dichtungsmaterial: NBR (Standard)

Flüssigkeitstemperaturbereich (NBR-Dichtungen): -20 ° C bis 80 ° C

Umgebungstemperaturbereich (mechanische Steuerungen): -40°C bis 60°C

Maximale Verschmutzung: ISO 4406 Klasse 19/16

Hydraulische Flüssigkeit: Mineralgrundöl (HL, HLP-Typ)

Viskositätsbereich: 15 bis 75 mm² / s (Betrieb), 12 mm² / s Minimum, 400 mm² / s Maximum

Interne Leckage A(B) bis T: 3 cm³/min bei 100 bar und 40°C

Montageorientierung: Jeder Winkel (nach Herstelleranleitungen)

Ungefähriges Gewicht: Konsultieren Sie das Herstellerdatenblatt für die genaue Masse

Konformität: ISO 9001: 2015 zertifizierte Produktionsanlage (Walvoil Dongguan SGS-Zertifikat)

Technische Highlights

Wesentliche Spulenabmessungen unterstützen schweres Radfahren. Der Kolben mit einem Durchmesser von 16 mm und einem Hubraum von 37 mm bietet eine robuste Durchflussmessungsautorität und Widerstand gegen die Spulenbindung unter thermischer Ausdehnung oder Flüssigkeitskontamination, was für Ausrichterschaltungen, die unter statischer Belastung unter Druck bleiben, von entscheidender Bedeutung ist.

Die Freiflussgalerie Typ S ermöglicht Leistung über die Funktionalität hinaus. Das Open-Center-Galerie-Design ermöglicht die Serienanschluss von zusätzlichen Ventilen stromabwärts ohne Unterbrechung des Durchflusses und unterstützt komplexe Hydrauliksysteme, bei denen eine Pumpe mehrere Ventilstapel versorgt.

Das vierstufige Entlastungsventilsystem schützt nachgelagerte Aktuatoren. Die Bezeichnung KG4 bezeichnet ein Kartuschentyp Hauptentlastungsventil, das in vier fabrikkalibrierten Druckklassen bis zu 315 bar erhältlich ist, wobei diese Einheit auf 210 bar vorbestimmt ist - entsprechend typischen Stabilisatorbeinarbeitsdrücken.

Open-Center-Parallelschaltung minimiert Energieverschwendung im Standby. Wenn alle Spulen im neutralen Zustand sind, zirkuliert der Pumpenstrom durch die Galerie zurück zum Tank bei nahezu Nulldruck und reduziert die Wärmeerzeugung während der Leerlaufzeiten, die in mobilen Maschinenbetrieben üblich sind.

Anwendungen

LKW-montierte Kranaussteuerung: Leitet den Hydraulikstrom auf vier Stabilisatorbeine für die Fahrzeugnivellierung. Die 210 bar Relief Einstellung schützt vor Überlastung, wenn Beine ungleichmäßiges Gelände oder Hindernisse beim Einsatz treffen.

Stabilisierung der Arbeitsplattform in der Luft: Steuert manuelle Stabilisatorschaltungen auf anhängerbaren Plattformen, auf denen eine individuelle Beinpositionierung erforderlich ist, um die Steigung des Standorts zu kompensieren.

Betonpumpe Lkw Stabilisator Betätigung: Verwaltet vorderen und hinteren Ausrichter Zylinder für Pumpenlagen Stabilisierung, Handhabung Rückströme bis zu 25 bar ohne Kavitation.

Kleine Lader und landwirtschaftliche Maschinen: Bietet Werkzeugsteuerung für Front-End-Lader und kleine Traktoren, die bis zu fünf gleichzeitige hydraulische Funktionen erfordern, nach Walvoil-Anwendungsdokumentation.

Servicekran- und Nutzfahrzeughydraulik: dient als primäres Richtungssteuerventil für Servicekrane und Kommunalfahrzeuge, bei denen eine einfache, robuste manuelle Steuerung gegenüber elektrohydraulischen Alternativen bevorzugt ist.

Auswahlberatung

Geeignete Anwendungen:

Mobile Hydrauliksysteme, die 5 manuell betätigte Richtungssteuerfunktionen in einem einzigen kompakten Ventilkörper erfordern, mit Konstruktionsvorzug für BSP G 3/8" Anschlüsse

Auslöser- und Stabilisatorkreise, die bei 45 L/min maximalem Durchfluss mit Pumpendrücken bis zu 315 bar arbeiten, wobei die Einstellung des Entlastungsventils 210 bar innerhalb der Konstruktionsgrenze des Aktuators liegt

Systeme, die eine offene parallele Schaltungsarchitektur benötigen, bei der der Pumpenstrom in neutraler Position frei zirkuliert

Anlagen, in denen NBR-Dichtungen mit der Hydraulikflüssigkeit kompatibel sind, mit Viskosität zwischen 15 und 75 mm²/s und Flüssigkeitstemperatur von -20°C bis 80°C

Nicht empfohlen für:

Serienschaltungsanwendungen, die ein geschlossenes Zentrum erfordern. Wählen Sie eine Serienvariante mit dem Suffix "S" statt "P" (parallel). Die SD5/5-S-Alternative bietet identische Durchfluss- und Druckwerte mit serieller Durchflussweg-Konfiguration.

Anwendungen mit mehr als 45 L/min Durchflussanforderung oder mit mehr als 5 Abschnitten. Für einen höheren Durchfluss sollten Sie die Serie SDM100 (70 L/min) oder die Serie SDS180 (160 L/min) von Walvoil in Betracht ziehen. Wenn mehr als 5 Abschnitte benötigt werden, unterstützt die SD6 modulare Schnittventilreihe bis zu 12 Abschnitte.

Elektrohydraulische Fernbedienungsanforderungen ohne zusätzliche Magnetenschnittstelle. Der Standard SD5/5-P wird mit manuellen Hebelaktivoren geliefert. Für die elektrische Fernsteuerung geben Sie die elektrohydraulische Steuerungsoption an oder betrachten Sie die SD6-Serie, die eine fabriksintegrierte elektrische Betätigung bietet.

FAQ (häufig gestellte Fragen)

1.Was ist die Durchflussrate und der maximale Betriebsdruck des SD5/5-P?

Die Nennströmung beträgt 45 L/min. Der maximale Betriebsdruck für die Parallelschaltungskonfiguration beträgt 315 bar. Der maximale Druck der Rückleitung beträgt 25 bar pro Herstellerdatenblatt.

2. Was sind die Portgrößen und Gewindetyp auf diesem Ventil?

Alle Arbeitsanschlüsse (P, A, B, T) sind G 3/8 "BSP-Gewinde, die ISO 228/1-Standard entsprechen. Dies ist über die gesamte SD5-Serie hinweg konsistent.

3. Ist das Walvoil SD5/5-P auf Lager und wie ist die Lieferzeit oder Lieferzeit?

Beijing Zhongping Technology behält Inventar von Valvoil SD5 Serie Ventile für sofortige Erfüllung. Die Standard-Hersteller-Lieferzeit beträgt 4 bis 6 Wochen für nicht-Lagerkonfigurationen. Kontaktieren Sie uns für Echtzeit-Lagerstatus und Versandplan.

4.Wie viel kostet das Walvoil SD5/5-P? Was ist der Preisbereich?

Der SD5/5-P reicht typischerweise von 1.200 bis 1.800 USD pro Einheit je nach Konfiguration, Volumen und Vertriebskanal. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot mit aktuellen Preisen und Lieferbedingungen kontaktieren Sie Beijing Zhongping Technology direkt.

5.Was ist die Garantiefrist und die Rücksendungsrichtlinie für den Walvoil SD5/5-P?

Wir bieten eine 1-jährige Garantie gegen Herstellungsfehler. Eine 2 Jahre verlängerte Garantie ist auf Anfrage verfügbar. Rücksendungen erfordern eine vorherige Genehmigung und unterliegen einer Inspektion. Beijing Zhongping Technology verarbeitet RMA-Anfragen innerhalb von 48 Geschäftsstunden nach Erhalt. Die Herstellergarantie deckt keine Dichtschäden durch inkompatible Hydraulikflüssigkeiten ab.

6. Welche Hydraulikflüssigkeit und Viskosität erfordert der SD5/5-P?

Das Ventil ist für mineralbasiertes Hydrauliköl (Typ HL oder HLP nach ISO 6743/4) ausgelegt. Mindestflüssigkeitsreinigkeitsniveau ist ISO 4406 Klasse 19/16. Die Viskosität muss während des Betriebs innerhalb von 15 bis 75 mm²/s bleiben, mit einem Minimum von 12 mm²/s und einem maximal zulässigen Bereich von 400 mm²/s.

7.Welche Zahlungsbedingungen akzeptieren Sie für Walvoil Ventilkäufe?

Wir akzeptieren Banküberweisung (T / T) und wichtige Kreditkarten. Für qualifizierte Unternehmenskonten mit etablierter Kreditgeschichte kann Beijing Zhongping Technology nach Genehmigung netto 30 Zahlungsbedingungen anbieten.

8. Kann der SD5/5-P in jeder Orientierung installiert werden?

- Ja. - Ja. Der Monoblock-Ventilkörper akzeptiert jeden Montagewinkel. Stellen Sie sicher, dass die Reservoir-Rückleitung so positioniert ist, dass Siphoning verhindert wird und dass die Entlüftungs- oder Ablauföffnungen, falls vorhanden, ungehindert bleiben. Befestigen Sie das Ventil stets starr am Maschinenrahmen, um vibrationsbedingte Ermüdung zu verhindern.

9.Welche Wartungs- oder Ersatzteile stehen für den Walvoil SD5/5-P zur Verfügung?

Beijing Zhongping Technology lagert gemeinsame Ersatzteile einschließlich Dichtungssets, Ersatz-Entlastungsventil-Patronen und manuelle Hebel-Baugruppen. Dichtungsersatzintervalle hängen von Flüssigkeitsreinigkeit, Betriebstemperatur und Betriebszyklus ab. NBR-Dichtungen abbauen sich über 80°C; Überprüfen Sie die Betriebstemperatur der Flüssigkeit vor der Auswahl des Dichtmaterials.

10. Was sind die Zoll-, Tarif- und Importdokumentationsanforderungen für den Walvoil SD5/5-P?

Der HTSUS-Code ist 8481.20.0050 und die ECCN-Klassifizierung ist EAR99. Internationale Sendungen werden je nach Bestimmungsort unter den Incoterms FCA (Free Carrier) oder CPT (Carriage Paid To) versendet. Zölle, Zollgebühren und anwendbare Mehrwertsteuer sind vom Käufer zum Zeitpunkt der Lieferung zu zahlen. Beijing Zhongping Technology stellt kommerzielle Rechnungen, Verpackungslisten und Ursprungsbescheinigungen zur Zollabfertigung aller Exportbestellungen zur Verfügung.
