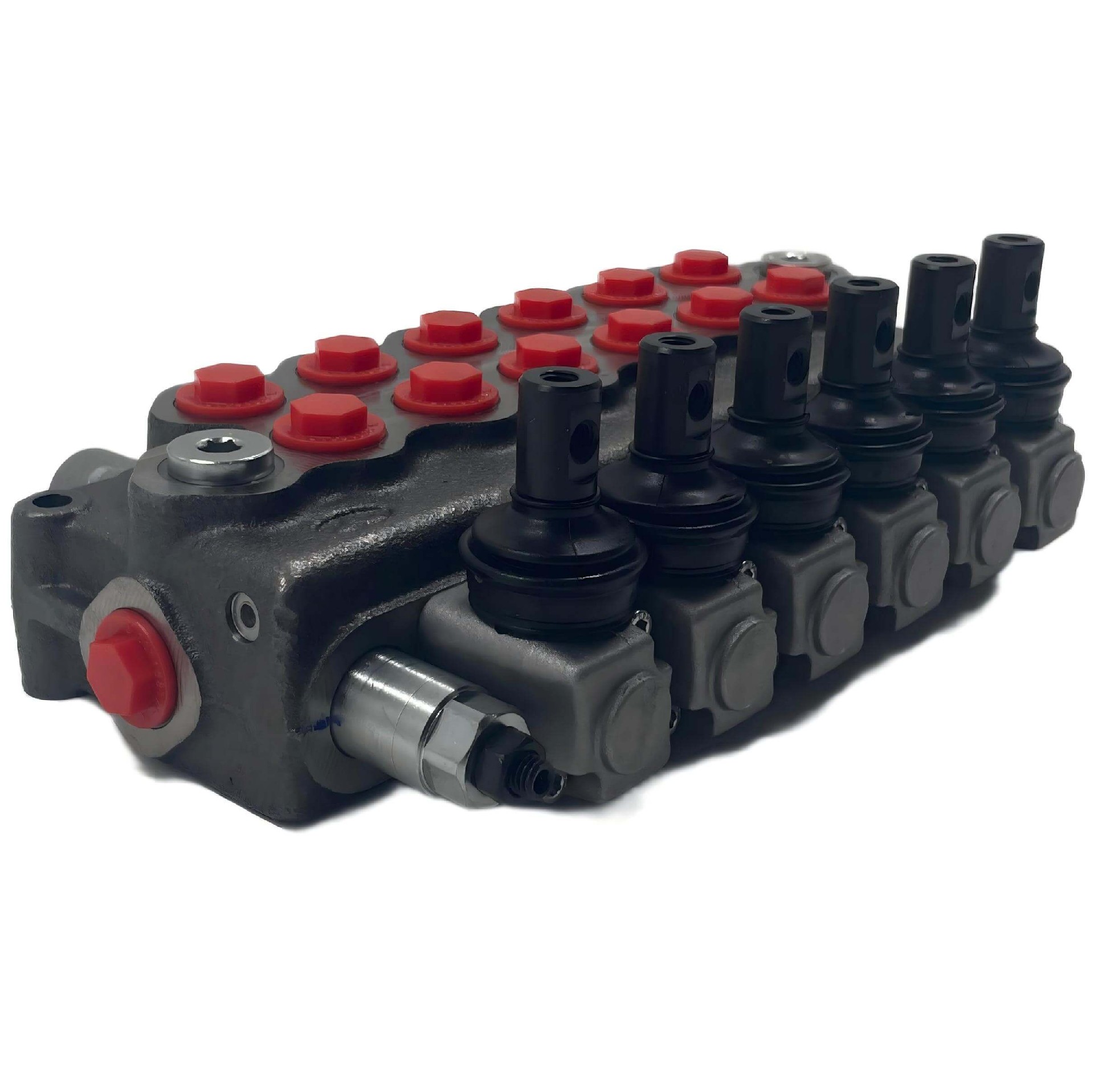

Walvoil SD5 / 6-P (KG3-160) / 18L / 18L / 18L / 18L / 18L / 18L / AET ist ein hydraulisches Mehrwegventil mit 6 Spulen des hydraulischen Abschnittsventiltyps. Bei einem Nenndruck von 31,5 MPa und einem Durchfluss von 45 L/min ist es für die manuelle Richtungssteuerung in Hydrauliksystemen für die metallurgische Industrie, Schiffshydraulik und Ingenieurgeräte konzipiert. Zu den wichtigsten Merkmalen gehören G3/8" PABT-Ports und ein AET-Endterminal.

Was ist ein sektionelles hydraulisches Mehrwegventil?

Ein hydraulisches Sektionsventil, auch als Sektionsrichtungssteuerventil bekannt, ist eine modulare Baugruppe, bei der einzelne Spulenabschnitte zwischen einem Einlass und einer Auslassabdeckung zusammengeschraubt werden, um eine komplette Ventilbank zu bilden. Jeder Abschnitt steuert einen Aktuator, der eine flexible Konfiguration von Hydraulikkreisläufen nach Bedarf ermöglicht. Dies steht im Gegensatz zu einstückigen Monoblockventilen, die eine feste Anzahl von Abschnitten bieten und nach der Herstellung nicht maßgeschneidert werden können.

Das Walvoil SD5/6-P ist ein 6-Spulen manuelles Richtungssteuerventil der SD5-Serie. Dieser Abschnitt der Ventilplatte nimmt eine vollständig geschlossene Umsetzplatte an. Die Bezeichnung "18L" bezieht sich typischerweise auf den Spulentyp oder die funktionellen Eigenschaften jedes Abschnitts, wobei die AET-Endplatte spezifische Funktionen wie Druckentlastung oder Stoßschutzfunktionen für die Gesamtmontage bietet.

Hauptspezifikationen

Anzahl der Spulen: 6

Ventiltyp: Sektionales Mehrwegsteuerventil

Nenndruck: 31,5 MPa

Nennfluss: 45 L / min

Steuermethode: Manuell (Handhebel)

Port Größe: G3 / 8 "für alle P (Druck), A, B (Arbeiten) und T (Tank) Ports

Abschnittskonfiguration: 6 Arbeitsabschnitte, alle bezeichnet "18L"

Endklemmtyp: AET

Montagefläche Spezifikationen: Mit Konvertierungsplatte

Maximaler Betriebsdruck: 31,5 MPa (pro Hersteller-Design)

Durchfluss pro Abschnitt: 45 L/min

Spulen Rückkehrmechanismus: Feder Rückkehr (Standard)

Körpermaterial: Hochwertiges Gusseisen

Dichtungstyp: Standard-Hydraulikdichtungen kompatibel mit Mineralöl

Öltyp Kompatibilität: Hydraulikflüssigkeit auf Mineralölbasis

Umgebungstemperaturbereich: -20°C bis +60°C

Konstruktionsstandard:Entspricht ISO 4401 Dimensionsschnittstelle für Schnittventile

Typische Anwendung Industrien: Metallurgie, Marine & amp; Amp; Offshore, Baumaschinen, mobile Hydraulik

Technische Highlights

Die geschlossene Zentrumwandlungsplatte ermöglicht eine interne Pilotversorgung. Der Ventilkörper integriert eine spezielle Umsetzplatte, die eine interne Bereitstellung des Pilotentrolldrucks ermöglicht. Dies eliminiert die Notwendigkeit einer externen Pilotdruckquelle und vereinfacht die Konstruktion der hydraulischen Schaltung und reduziert potenzielle Leckagepunkte in mobilen und industriellen Anwendungen.

Hochdruck unterstützt anspruchsvolle Arbeitszyklen. Mit einem Nenndruck von 31,5 MPa und einer entsprechenden maximalen Betriebsgrenze ist das Ventil für den kontinuierlichen Betrieb in Schwerindustrien wie Stahlwerken und Schiffssystemen ausgelegt, wo Druckübergänge und anhaltende Belastungen üblich sind.

Alle 18L-Spulen bieten konsistente Dosiereigenschaften. Jeder der sechs Abschnitte ist mit dem 18L-Spulentyp konfiguriert, der typischerweise eine spezifische Strömungs- und Spulenverschiebungskurve bietet, die für eine vorhersehbare Aktuatorsteuerung optimiert ist. Diese Konsistenz vereinfacht die Bedienungsausbildung und sorgt für ein einheitliches Steuergefühl in allen Funktionen.

Das AET-Endterminal bietet integrierte Sicherheitsfunktionen. Die AET-Endplatte umfasst ein verstellbares Druckentlastungsventil und kann Antikavitationsrückventile enthalten. Dies schützt die gesamte Ventilbank vor Druckspitzen über 31,5 MPa und verhindert Rückfluss und erhöht die Systemzuverlässigkeit ohne externe Schutzkomponenten.

G3 / 8 "gerade Gewindeanschlüsse gewährleisten zuverlässige Hochdruckdichtung. Alle PABT-Anschlüsse verwenden den G3 / 8 "(BSPP) Standard, ein paralleles Gewinde, das auf einer verbundenen Scheibe oder einem O-Ringsitz dichtet. Dies ist bevorzugt gegenüber konischen Gewinden für Hochdruck-mobile Hydraulik, da es das Risiko von Port-Riss reduziert und eine vibrationsbeständige Dichtung bis zum maximalen Nenndruck des Ventils bietet.

Standardisierte Ölanschlüsse ermöglichen symmetrische Leitungen. Da alle vier Gewindeölanschlüsse (P, A, B, T) die gleiche G3 / 8 "Größe teilen, erlauben sie eine vollständig symmetrische Rohrleitung. Dies vereinfacht die Lagerung von Armaturen und Schläuchen sowohl für die OEM-Installation als auch für die Wartung vor Ort.

Anwendungen

Metallurgische Industrie Hydrauliksysteme: Steuert Hydraulikzylinder auf Ofen Kippenmechanismen, kontinuierlichen Gieß Entzug Ausrichtungseinheiten und Rollenspalt Verstellungssysteme. Der Nenndruck von 31,5 MPa entspricht den hohen Kraftanforderungen von Stahlverarbeitungsanlagen.

Marine- und Schiffshydraulik: Verwaltet die Lenkgetriebssteuerung, die Kranfunktionen und die Stabilisatorflossen-Aktuatoren auf Schiffen. Die G3/8" Anschlüsse mit gebundener Scheibendichtung bieten einen zuverlässigen leckfreien Betrieb unter Schwingungs- und Neigungsbedingungen an Bord.

Bau- und Ingenieurausrüstung Hydraulik: Betrieb von Auslegern, Auslegerfunktionen und Befestigungsschaltungen auf Bohrgeräten, Stapelmaschinen und Betonpumpen. Die Schnittgestaltung ermöglicht eine zukünftige Neukonfiguration, wenn eine zusätzliche Funktion hinzugefügt werden muss.

Mobile hydraulische Ausrüstung: Bietet Richtungssteuerung für landwirtschaftliche Maschinen und Materialbearbeitungsfahrzeuge. Die kompakte modulare Konstruktion passt sich in die Raumbeschränkungen mobiler Geräte und bedient bis zu sechs doppelwirkende Aktuatoren.

Auswahlberatung

Geeignete Anwendungen:

Systeme mit 6 unabhängigen manuell betriebenen Richtungssteuerfunktionen bei bis zu 31,5 MPa Druck und 45 L/min Durchfluss

Anwendungen, bei denen die modulare Schnittgestaltung für Serviceflexibilität bevorzugt ist - einzelne Abschnitte können ausgetauscht werden, ohne die gesamte Ventilbank zu verwerfen

Nachrüstungsprojekte mit metallurgischer oder maritimer Ausrüstung, die ursprünglich für Valvoil-Ventile der Serie SD5 entwickelt wurde, um die Dimensions- und hydraulische Kompatibilität zu gewährleisten

Nicht empfohlen für:

Elektrohydraulische Steuerungsanforderungen. Der SD5/6-P mit manuellen Hebeln eignet sich nicht für den Fernbetrieb oder die automatisierte Bedienung. Für den CAN-Bus oder die proportionale Steuerung sollten Sie die SD-Serie von Walvoil mit elektrohydraulischer Steuerung oder ein vollständiges elektrohydraulisches Schnittventil in Betracht ziehen.

Durchflussanforderungen übersteigen konsequent 45 L/min pro Abschnitt. Der Nennström von 45 L/min definiert die Betriebshülle für eine effiziente Steuerung. Für höhere Durchflusssysteme bewerten Sie die größeren SD8- oder SD9-Serien von Walvoil, die für höhere Durchflussraten eingestuft sind, um einen übermäßigen Druckabfall zu vermeiden.

Einfunktions- oder Doppelfunktionsschaltungen. Eine 6-Spulenbank mit 18L-Spulenkonfiguration stellt Überkapazität und Kosten für einfache Hydraulikkreise dar, bei denen ein kleineres Monoblockventil ausreichen würde.

FAQ (häufig gestellte Fragen)

1.Was sind die Gesamtabmessungen und Befestigungsspezifikationen für den Walvoil SD5/6-P?

Die SD5/6-P ist eine Schnittbaugruppe, deren Länge von der Anzahl der Spulenabschnitte abhängt. Die 6-Spulenkonfiguration mit AET-Endklemme misst etwa 360 bis 400 mm Gesamtlänge. Die Montage erfolgt über Gewindelöcher an den Einlass- und Auslassabdeckungen; eine Umsetzplatte stellt die spezifische Montageschnittstelle zur Verfügung.

2. Was ist die Lieferzeit oder Vorlaufzeit für das SD5 / 6-P-Ventil?

Die Standard-Lieferzeit des Herstellers beträgt 6 bis 8 Wochen für eine konfigurierte 6-Spulenmontage. Wir halten Bestand von gemeinsamen SD5-Komponenten bei Beijing Zhongping Technology; Montagen aus bestehendem Lagerbestand innerhalb von 5 Werktagen.

3. Ist das SD5 / 6-P (KG3-160) auf Lager oder nach Kundenauftrag gebaut?

Die SD5/6-P mit sechs identischen 18L-Spulen und AET-Endplatte ist typischerweise nach Bestellung gebaut, da die Endbenutzerkonfiguration stark variiert. Wir lagern SD5 einzelne Abschnitte und montieren häufig diese genaue Konfiguration für metallurgische und maritime Kunden, was eine schnellere Erfüllung für wiederholte Bestellungen ermöglicht.

4.Welche Zahlungsbedingungen akzeptieren Sie für den Kauf des SD5/6-P?

Wir akzeptieren Banküberweisung (T / T) und Akkreditiv für internationale Bestellungen. Für qualifizierte Unternehmenskonten in China bietet Beijing Zhongping Technology netto 30 Zahlungsbedingungen nach Kreditgenehmigung an. Für erstmals maßgeschneiderte Ventilanordnungen ist eine Vorauszahlung erforderlich.

5.Wie viel kostet das Walvoil SD5/6-P?

Die SD5/6-P 6-Spulen-Ventilanordnung reicht typischerweise von 3.200 bis 5.100 USD abhängig von Spulentypen, Dichtungsmaterialien und Endplattenoptionen. Preise schwanken aufgrund von Wechselkursen, Zöllen und Rohstoffanpassungen. Für ein genaues Angebot mit Ihrer spezifischen Konfiguration kontaktieren Sie Beijing Zhongping Technology direkt.

6.Was ist die Ersatzteile Verfügbarkeit für die SD5 / 6-P nach der Installation?

Wir liefern individuelle 18L-Spulenabschnitte, Dichtungssets, Hebelanordnungen und die AET-Endklemme als eigenständige Ersatzteile. Häufige Verschleißgegenstände wie O-Ring-Kits und Spulen-Dichtungen werden auf Lager gehalten. Beijing Zhongping Technology bietet auch eine empfohlene Ersatzteilliste mit erster Lieferung.

7.Welche Garantie und After-Sales-Service ist für den SD5 / 6-P zur Verfügung gestellt?

Wir bieten eine 18-monatige Garantie für Herstellungsfehler ab dem Versanddatum. Garantieverlängerung bis zu 36 Monaten ist verfügbar. Beijing Zhongping Technology bietet Inbetriebnahme Unterstützung, technische Dokumentation in Englisch und Chinesisch, und Garantie Ersatz innerhalb von 72 Stunden nach überprüfter Fehlermeldung.

8. Was sind die Zoll- und Einfuhrzölle für die Einfuhr des SD5/6-P?

Der HTSUS-Code ist 8481.20.0080 und die ECCN-Klassifizierung ist EAR99. Sendungen werden unter Incoterms CPT (Carriage Paid To) mit Handelsrechnungen und Verpackungslisten zur Zollabfertigung versendet. Zölle, Mehrwertsteuer und geltende Einfuhrsteuern sind vom Käufer am Bestimmungsort zu zahlen.

9.Was ist die Rücksendrichtlinie für das SD5/6-P, wenn es nicht die richtige Konfiguration ist?

Maßgeschneiderte Schnittventile sind nicht rückgängig, es sei denn, ein Herstellungsfehler wird bestätigt. Wir empfehlen dringend, dass Erstkäufer vor der Bestellbestätigung das vollständige Hydraulikschema mit den Anwendungsingenieuren von Beijing Zhongping Technology überprüfen, um die korrekten Spulentypen und die Auswahl der Endklemmen sicherzustellen.

10. Kann der SD5/6-P neu konfiguriert werden, wenn ich den Spulentyp ändern oder später weitere Abschnitte hinzufügen muss?

Einzelne Spulenabschnitte innerhalb der SD5/6-P-Baugruppe können ersetzt werden und die Ventilbank kann theoretisch durch Hinzufügen von Abschnitten erweitert werden. Wir empfehlen die Beratung von Beijing Zhongping Technology für Bandstangenlänge und Dichtungsanforderungen. Das Hinzufügen von Abschnitten kann neue Bandstangen und längere Montageschrauben erfordern, die wir als Nachrüstungskit liefern können.
