Produktübersicht

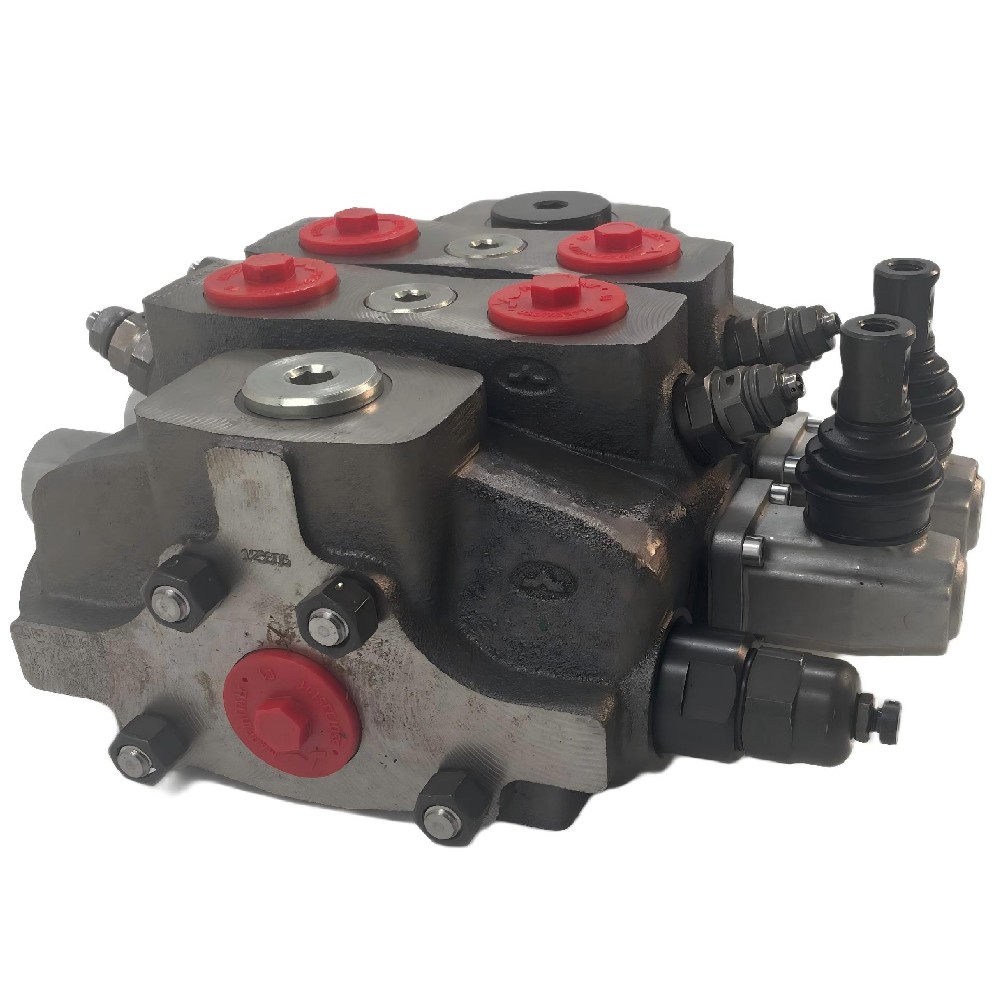

Walvoil SD25 / 2 / AC (XG-250) / 28L / 18L / RC ist ein hydraulisches Richtungssteuerventil Monoblockventil für mobile und industrielle Hydrauliksysteme mit hohem Durchfluss, die eine präzise Durchflussregelung bis zu 240 L / min erfordern.

Produkttyp Definition

Ein Monoblock-hydraulisches Richtungssteuerventil ist ein einstückiger Gusskörper, der mehrere integrierte Spulenabschnitte enthält und externe Leckvege zwischen den Abschnitten eliminiert. Dieser Bautyp unterscheidet sich von Schnittventilen oder Modulventilen durch seinen kompakten Fußabdruck, eine höhere strukturelle Steifigkeit und die Eignung für Anwendungen mit begrenztem Montagefläche und kontinuierlicher Schwingungsbelichtung. Die Walvoil SD25-Serie gehört zum Schwerlastmonoblock-Segment, das für den Umgang mit Nenndrücken bis zu 31,5 MPa in mobilen Geräten und Meeresumgebungen entwickelt wurde.

Hauptspezifikationen

Nenndruck: 31,5 MPa

Nennfluss: 240 L/min

Steuermethode: Manuelle Steuerung, Pilothydraulische Steuerung

Port P-A-B Gewindegröße: G1 "

Port T Gewindegröße: G1 1/4 "

Spulenabschnitte: 2 (basierend auf Modellbezeichnung)

Karosseriebau: Monoblock Gusseisen

Technische Highlights

Hohe Durchflusskapazität in kompakter Form: Mit einem Nennström von 240 L/min liefert dieses Ventil eine Leistung, die typischerweise mit größeren Schnittventilen verbunden ist, während der Fußabdruck eines Monoblock-Designs beibehalten wird. Diese Strömungskapazität ermöglicht die direkte Betätigung von Hochgeschwindigkeits-Hydraulikmotoren und Großbohrungszylindern, ohne dass parallele Ventilkonfigurationen erforderlich sind.

Flexibilität der doppelten Steuermethode: Das Ventil unterstützt sowohl den manuellen Hebelbetrieb als auch die hydraulische Steuerung des Piloten. Für Anwendungen, die eine Fernbetätigung oder Integration mit elektronischen Joysticks erfordern, beseitigt die Pilothydraulik-Option mechanische Verbindungen, reduziert die Installationskomplexität und ermöglicht die Positionierung des Bedieners unabhängig vom Ventilmontageplatz.

Optimierte Anschlussgröße für Druckabfallreduzierung: Die G1" P-A-B-Anschlüsse und der vergrößerte G1 1/4" Tankanschluss sind so dimensioniert, dass die Flüssigkeitsgeschwindigkeit unter den empfohlenen Grenzen bei maximalem Durchfluss gehalten wird. Der größere Tankanschluss adressiert speziell Gegendruckprobleme in regenerativen Schaltkreisen oder Systemen mit eingeschränkter Rückleitungsleitung, ein häufiger Ausfallpunkt in Hochströmungsmonoblockanlagen.

Monoblock-Integrität getestet nach ISO 9001-Herstellungsstandards: Der einstückige Gusskörper beseitigt O-Ring-Dichtungen zwischen Abschnitten und entfernt einen primären Leckageweg, der pro Ausfallanalyse-Daten der Industrie etwa 30% der Feldserviceaufrufe in Abschnittventilanlagen ausmacht.

Anwendungen

Marine-Hydrauliksysteme: Bietet konsistente Lenkung und Winde Steuerung unter kontinuierlichem Betrieb, mit der Monoblock-Konstruktion widerstandsfähig Korrosion in Salzwasserumgebungen, wenn gepaart mit geeigneter Oberflächenbehandlung.

Hydraulische Steinbohrer: Handhabt die hohen Frequenz-Strömungsanforderungen und Druckspitzen, die dem Schlagbohren inhärent sind, wo das Fehlen von Querschnittsdichtungen einen Leckage-induzierten Druckabfall während Spitzenlastzyklen verhindert.

Straßenrettenfahrzeuge: Ermöglicht den gleichzeitigen oder sequenzierten Betrieb von Auslegern, Auslegern und Winden aus einer einzigen Ventilanordnung, wodurch der Installationsfußabdruck in platzbegrenzten Fahrwerkslayouts reduziert wird.

Mobile hydraulische Ausrüstung (landwirtschaftliche und bauliche Befestigungen): Bietet zuverlässige Durchflusssteuerung für Laderarme, Greifer und Schrauben, mit manueller Steuerung, die sofortige taktile Rückmeldung bietet, die für die Präzisionspositionierung der Befestigung unerlässlich ist.

Auswahlberatung

Geeignet für: Mobilgeräte mit konstanten Betriebsdrücken bei oder unter 31,5 MPa und Durchflussanforderungen bis zu 240 L/min, bei denen ein einziger, kompakter Ventilkörper gegenüber modularen Baugruppen bevorzugt ist.

Geeignet für: Anwendungen, die sowohl manuelle als auch Fernbedienungsflexibilität erfordern, die die zukünftige Integration von pilotbetriebenen Funktionen ohne Austausch des Hauptventils ermöglichen.

Nicht empfohlen für:Systeme, die mehr als zwei unabhängig gesteuerte Funktionen ohne zusätzliche Ventilabschnitte erfordern. Für drei oder mehr Funktionen sollten Sie den Walvoil SD25 mit zusätzlichen Spulenabschnitten oder einer Schnittventilkonfiguration in Betracht ziehen.

Nicht empfohlen für:Anwendungen, die eine proportionale elektronische Steuerung mit Positionsreckfeedback erfordern. Für die geschlossene elektrohydraulische Steuerung sollten Ventile mit integrierten proportionalen Elektromagneten und LVDT-Rückkopplung in Betracht gezogen werden.

FAQ (häufig gestellte Fragen)

1. Welche Hydraulikflüssigkeiten sind mit dem Ventil der Serie SD25 kompatibel?

Mineralölbasierte Hydraulikflüssigkeiten nach ISO 11158 sind kompatibel. Für umweltfreundliche Anwendungen unterstützen die Ventildichtungen biologisch abbaubare Flüssigkeiten wie synthetische Ester und Pflanzenöle, sofern die Flüssigkeitsviskosität bei Betriebstemperatur innerhalb von 15-400 mm²/s bleibt.

2. Was ist der maximale kontinuierliche Betriebsdruck dieses Ventil standhalten kann?

31,5 MPa ist der Nennbetriebsdruck. Druckspitzen von bis zu 35 MPa sind für intermittierende Arbeitszyklen zulässig, die nicht mehr als 1 % der gesamten Betriebszeit überschreiten, ohne die Lebensdauer des Bauteils zu beeinträchtigen.

3. Was ist der Umgebungstemperaturbereich für zuverlässigen Betrieb?

Der kontinuierliche Betrieb wird von –20°C bis +80°C unterstützt. Für Anwendungen, bei denen der Betrieb bei niedrigen Temperaturen unter -20 °C erforderlich ist, behält das Gerät eine konsistente Leistung mit geeigneter Auswahl von Flüssigkeiten mit niedriger Viskosität und Kaltstartverfahren, wie in der Installationsanleitung des Herstellers beschrieben.

4. Was ist das empfohlene Wartungsintervall und wie wird Spulenverschleiß diagnostiziert?

Es wird empfohlen, alle 500 Betriebsstunden eine visuelle Prüfung der externen Leckage an Spulenenden und Anschlüssen durchzuführen. Eine interne Leckage von mehr als 5 % des Nennströmens in der mittleren Spulenposition zeigt auf Spulenverschleiß an; Bei dieser Schwelle wird nach den Walvoil Serviceleitungen ein Spulenaustausch oder eine Ventilüberholung empfohlen.

5.Wie vergleicht sich der Monoblock SD25 mit einem Schnittventil ähnlicher Nennströmung?

Die Monoblock-Konstruktion beseitigt Leckupfade zwischen Abschnitten und reduziert mögliche Ausfallpunkte um etwa 50% im Vergleich zu einem dreiseitigen Schnittventil. Schnittventile erlauben jedoch den individuellen Abschnittsaustausch, während der Monoblock einen vollständigen Ventilaustausch erfordert, wenn eine einzelne Spulenbohrung über die Servicegrenzen hinaus beschädigt wird.
