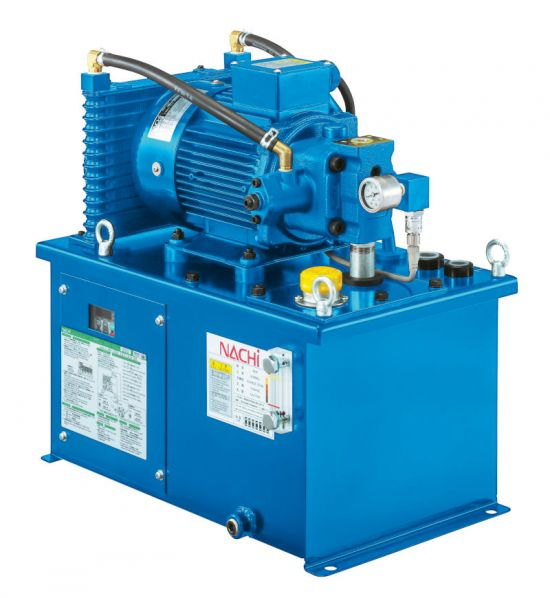

Die NACHI NSP-10E-15VA-21 repräsentiert eine ausgeklügelte Integration von hydraulischen und elektrischen Antriebstechnologien, die die fortschrittlichen Fähigkeiten eines variablen Verdrängungspumpensystems verkörpern. Dieses spezifische Modell ist eine kompakte, umrichtergetriebene Hydraulikeinheit, die auf Anfrage präzise und effiziente Leistung liefert. Im Gegensatz zu herkömmlichen Konstantdrehzahlsystemen passt diese Pumpe mit variablem Volumen die Motordrehzahl über ihren integrierten Wechselrichter intelligent an die genauen Durchfluss- und Druckanforderungen der Anwendung in Echtzeit an. Diese grundlegende Umstellung vom kontinuierlichen Vollstärkebetrieb auf eine On-Demand-Strategie führt zu bemerkenswerten Energieeinsparungen, reduzierter Wärmeerzeugung und geringeren Lärmpegeln. Der NSP-10E-15VA-21 ist für eine nahtlose Integration in automatisierte Maschinen entwickelt und bietet eine saubere, kompakte und hochreaktive hydraulische Stromquelle für eine breite Palette von industriellen Anwendungen, von Spritzgießmaschinen bis hin zu Präzisionsprüfständen.

1.Produktüberblick und Systemintegration

Die NSP-10E-15VA-21 ist mehr als nur eine Pumpe; es ist eine komplette, eigenständige Hydraulikantriebseinheit. Seine Kernfunktion als variable Verdrängungspumpe wird nicht durch eine variable Schaltplatte erreicht, sondern durch die Regelung der Drehzahl einer festen Verdrängungspumpenmotorgruppe mit einem eingebauten Wechselrichter. Dieses System zieht dreiphasiges Wechselstrom, mit Standardoptionen für sowohl 200V als auch 400V-Klassen, und konvertiert es in präzise gesteuerte Hydraulikleistung. Die Einheit ist für den Out-of-the-Box-Betrieb konzipiert, der nur eine Stromanschluss erfordert, um einsatzbereit zu sein, was das Maschinenprojekt und die Inbetriebnahme für OEMs und Endbenutzer gleichermaßen erheblich vereinfacht.

Das kompakte und buchgröße-design der einheit ist ein wichtiges merkmal, so dass es in platzbegrenzte maschinenlayouts passt. Mit einem Gewicht von etwa 48 kg ist es eine relativ leichte Lösung für die Leistung, die es liefert. Das System ist als geschlossene, robuste Einheit mit einer schwarzen, halbglänzenden Oberfläche konzipiert, die zu einem sauberen und professionellen Aussehen in einer industriellen Umgebung beiträgt.

2.Technische Spezifikationen und Leistungsdaten

Die Leistung des NSP-10E-15VA-21 wird durch eine Reihe robuster technischer Parameter definiert, die seine Zuverlässigkeit und Vielseitigkeit gewährleisten.

Stromversorgung: Es arbeitet auf einer 3-Phasen-Wechselstromversorgung, kompatibel mit 200-240V / 50-60Hz oder 380-480V / 50-60Hz-Systemen, was es für globale industrielle Stromstandards geeignet macht.

Motorleistung: Das Modell ist mit einem 1,5 kW Motor mit einer 4-poligen Konfiguration ausgestattet. Der Nennstrom beträgt 9,7A für die 200V-Klasse und 5,9A für die 400V-Klasse.

Hydraulischer Ausgang: Die Pumpe bietet auswählbare Druckverstellbereiche, typischerweise von A2 (1,5-4,0 MPa) bis A4 (5,5-8,0 MPa), die eine Anpassung für verschiedene Anwendungsbedürfnisse ermöglichen. Sein Lastenloser Ausgangsfluss ist konfigurierbar, mit Optionen für 14 L / min oder 28 L / min, was Flexibilität in den Systemgeschwindigkeitsanforderungen bietet.

Umweltspezifikationen: Das Gerät ist für den Betrieb in einem Umgebungstemperaturbereich von 0 bis 35 ° C und einer Luftfeuchtigkeit von bis zu 80% RH (nicht kondensierend) konzipiert. Die Hydrauliköltemperatur muss für optimale Leistung und Langlebigkeit unter 60 °C gehalten werden, und die Verwendung von mineralbasiertem Hydrauliköl, das ISO VG32 entspricht, ist spezifiziert.

3. Kerntechnologische Merkmale und Designinnovationen

Inverterbasierter variabler Drehzahlantrieb

Die bedeutendste Innovation in dieser Pumpe mit variablem Volumen ist die Wechselrichtersteuerung. Durch die Einstellung der Motordrehzahl anstatt ständig bei vollem Gas zu laufen und überschüssige Energie zu dumpen, erreicht die Einheit eine unvergleichliche Effizienz. Die Lieferanten berichten über eine Senkung des Energieverbrauchs von bis zu 69 % im Vergleich zu NACHI-eigenen Standardhydraulikanlagen, was sich direkt zu niedrigeren Betriebskosten und einem reduzierten CO2-Fußabdruck ergibt.

Verbesserte Betriebsstabilität und Präzision

Die variable Geschwindigkeitssteuerung trägt zu einer außergewöhnlichen Prozessstabilität bei. Das System minimiert Druck- und Durchflussschwankungen, was für hochpräzise Bearbeitungsvorgänge von entscheidender Bedeutung ist. Darüber hinaus gewährleistet die dramatische Reduzierung des Hydrauliköltemperaturanstiegs - angeblich so gering wie ein Anstieg von 1,5 ° C gegenüber der Umgebungstemperatur - eine konsistente Flüssigkeitsviskosität und Leistung. Diese thermische Stabilität verlängert die Lebensdauer der Hydraulikdichtungen und des Öls selbst, was zu niedrigeren Wartungskosten und höherer Verfügbarkeit der Maschine führt.

Integriertes Systemdesign für Zuverlässigkeit

Der NSP-10E-15VA-21 ist als komplettes System gebaut, um sicherzustellen, dass alle Komponenten perfekt abgestimmt sind. Diese Integration beinhaltet kritische Schutzmaßnahmen wie eine maximale Spitzendruckgrenze von 14 MPa (Kombination von Solldruck und Überspannungsdruck) und eine Anforderung an eine externe Schaltungsleckage von weniger als 1 L/min. Diese Konstruktionsüberlegungen gewährleisten einen sicheren und zuverlässigen Betrieb und schützen das Gerät vor externen Schaltungsfehlern.

4. Anwendungsbereiche und Industrielösungen

Der NACHI NSP-10E-15VA-21 findet seine ideale Nische in Anwendungen, in denen Energieeffizienz, kompakte Größe und präzise Steuerung von höchster Bedeutung sind.

Industrielle Automatisierung und Werkzeugmaschinen: Es ist perfekt für CNC-Maschinen, Bearbeitungszentren und automatisierte Montagelinien geeignet, wo seine präzise Steuerung die Produktqualität verbessert und seine energiesparenden Eigenschaften die Gesamtbetriebskosten senken.

Kunststoff-Spritzgießmaschinen: Die Fähigkeit der Pumpe, während verschiedener Phasen des Formzyklus präzisen Durchfluss und Druck zu liefern, kombiniert mit erheblichen Energieeinsparungen, macht sie zu einer ausgezeichneten Wahl für moderne, umweltbewusste Herstellung.

Pressen und Formgeräte: Diese Maschinen benötigen oft eine hohe Leistung für kurze Dauer. Die On-Demand-Eigenschaft dieser variablen Verdrängungspumpe verhindert verschwenderischen Energieverbrauch während Leerlaufzeiten und macht den Gesamtprozess viel effizienter.

Ruhige und saubere Umgebungen: Mit gemeldeten Geräuschpegeln von so niedrig wie 53 dB (A) kann dieses Gerät in Einstellungen installiert werden, in denen Lärmverschmutzung ein Problem darstellt, wie in Reinräumen oder Laboren.

5. Betriebsvorteile und wirtschaftliche Vorteile

erhebliche Reduzierung der Gesamtbetriebskosten

Der primäre wirtschaftliche Vorteil des NSP-10E-15VA-21 ist seine dramatische Reduzierung des Energieverbrauchs, der den Großteil der Lebensdauerkosten eines Hydrauliksystems ausmachen kann. Die gemeldete ~69% Energieeinsparung senkt direkt die Stromrechnungen. Darüber hinaus minimiert die reduzierte Wärmeerzeugung den Bedarf an Hilfskühlsystemen und spart weitere Energie und Kosten.

Verbesserte Langlebigkeit und Zuverlässigkeit des Systems

Der schonende Betrieb des variablen Drehzahlantriebs, kombiniert mit stabilen thermischen Bedingungen, legt weniger Belastung auf alle hydraulischen Komponenten. Dies führt zu einer verlängerten Lebensdauer für das Hydrauliköl, Dichtungen und die Pumpe selbst. Das Ergebnis ist eine reduzierte Häufigkeit von Wartungseingriffen und geringere Ersatzteilkosten, wodurch die Betriebszeit und die Produktivität der Maschine maximiert werden.

Vereinfachte Integration und Wartung

Entworfen für einfache Bedienung, verfügt die Einheit über eine "Plug-and-Play" -Philosophie. Sein kompakter, vormontierter Charakter reduziert die Konstruktions- und Installationszeit für Maschinenbauer. Zentralisierte Diagnostik und einfache Steuerschnittstellen vereinfachen auch die Fehlerbehebung und Routineprüfungen, wodurch das erforderliche Kompetenzniveau für Wartungspersonal und die damit verbundenen Arbeitskosten reduziert werden.

Häufig gestellte Fragen (FAQs)

Wie erzielt der Wechselrichterantrieb in dieser Einheit Energieeinsparungen im Vergleich zu einer herkömmlichen variablen Verdrängungspumpe?

Eine herkömmliche variable Verdrängungspumpe verwendet einen Motor mit konstanter Drehzahl und verändert den Verdrängungsmechanismus der Pumpe (wie eine Swashplate), um den Durchfluss zu regulieren, der bei niedrigen Durchströmungen immer noch ineffizient sein kann. Der NSP-10E-15VA-21 verwendet eine Festverdrängungspumpe und einen Wechselrichter, um die Drehzahl des Motors direkt zu steuern. Da der Durchfluss der Pumpe proportional zu seiner Drehzahl ist, reduziert die Reduzierung der Motordrehzahl, wenn der volle Durchfluss nicht erforderlich ist, direkt die elektrische Leistungseingabe. Diese Methode eliminiert die Energieverluste, die mit Konstantgeschwindigkeitsmotoren und Bypassventilen verbunden sind, was zu den gemeldeten Einsparungen von bis zu 69% führt.

Was sind die kritischen Installations- und Betriebsbewegungen für diese Hydraulikeinheit?

Für einen zuverlässigen Betrieb müssen mehrere Faktoren berücksichtigt werden. Das Gerät muss in einer Umgebung mit einer Umgebungstemperatur zwischen 0-35°C installiert und vor Kondensation und wasserlöslichem Schneidflüssigkeitsnebel geschützt sein. Der äußere Hydraulikkreislauf muss so ausgelegt sein, dass der Spitzendruck (Einstelldruck plus Überspannungsdruck) 14 MPa nicht überschreitet und dass die äußere Leckage auf weniger als 1 L / min begrenzt ist. Darüber hinaus sollte ein Schlauch mit einem Innendurchmesser von 1/2 Zoll und einer Mindestlänge von 2 m am Pumpenauslass verwendet werden, um Drucküberbrüche zu dämpfen.

Kann dieses Gerät für Anwendungen verwendet werden, die häufige Start-Stop-Zyklen erfordern?

Nein, es wird ausdrücklich nicht empfohlen, den Hauptschalter für häufige Start-Stopp-Zyklen zu verwenden, da dies die Lebensdauer des Wechselrichters erheblich verkürzen wird. Der Hersteller empfiehlt, solche Stromzyklusbetriebe auf weniger als einmal pro Stunde zu begrenzen. Für Anwendungen, die häufige Fahrradfahren erfordern, sollte eine alternative Kontrollmethode implementiert werden, und es wird empfohlen, sich mit NACHI zu beraten.

Was macht diese Pumpeneinheit besonders für hochpräzise Fertigungsprozesse geeignet?

Seine Eignung beruht auf der außergewöhnlichen Stabilität des Wechselrichterantriebenen Systems. Durch die präzise Regelung der Motordrehzahl beseitigt das Gerät die bei herkömmlichen Pumpen üblichen Druck- und Durchflusspulsionen. Dies führt zu reibungsloserer Aktuatorbewegung, die für Präzisionsbearbeitung, Spritzgießen und Prüfanwendungen entscheidend ist. Der stabile Betrieb minimiert auch Schwingungen, die sich auf die Bearbeitungsgenauigkeit auswirken können.

Wie trägt dieses System zu den Zielen der Umweltnachhaltigkeit bei?

Der NSP-10E-15VA-21 trägt auf mehrere Wege zur Nachhaltigkeit bei. Seine hohe Effizienz reduziert direkt den Stromverbrauch und senkt damit die damit verbundenen CO2-Emissionen – die Lieferanten weisen eine potenzielle Reduktion von etwa 2 Tonnen pro Jahr auf. Darüber hinaus reduziert die verlängerte Lebensdauer von Hydrauliköl und -komponenten den Verbrauch von Rohstoffen und die Erzeugung von Aböl, unterstützt eine Kreislaufwirtschaft und minimiert den ökologischen Fußabdruck von industriellen Betrieben.
