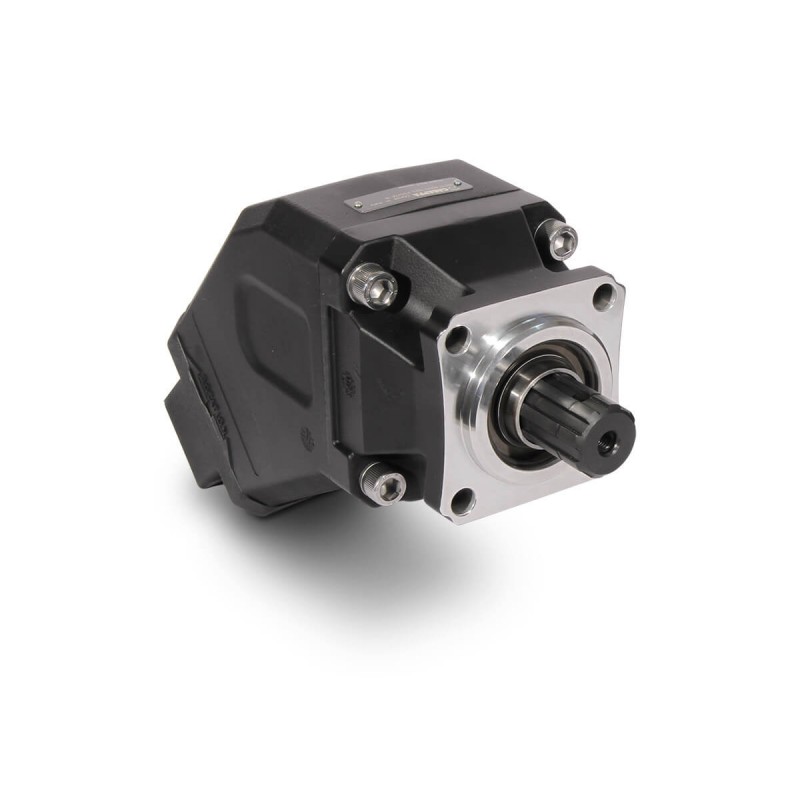

Die Casappa BAP37.110 ist ein beeindruckendes Beispiel für fortschrittliche Hydraulikpumpentechnik, die speziell auf dem hocheffizienten und langlebigen Prinzip der gebogenen Achse Kolbenpumpe ausgelegt ist. Diese spezielle Hydraulikkolbenpumpe ist für Anwendungen entwickelt, in denen Zuverlässigkeit, hohe Leistungsdichte und Betriebseffizienz unter kontinuierlichen schweren Belastungen nicht verhandelbar sind. Im Gegensatz zu anderen Technologien mit variabler Verdrängung verfügt das Design des BAP37.110 über einen Zylinderblock, der gegenüber der Antriebswelle gewinkelt ist und eine direkte und robuste Verbindung zwischen den Kolben und der Welle schafft. Diese Konfiguration ist von Natur aus effizient und den hohen radialen Belastungen standhalten kann, die bei anspruchsvollen mobilen und industriellen Maschinen häufig auftreten. Mit seinen erheblichen Verdrängungs- und Hochdruckfähigkeiten ist diese Pumpe ein Kraftwerk für komplexe Hydrauliksysteme in Bau-, Landwirtschafts- und Materialbehandlungsanlagen.

1. Produktüberblick und technologisches Grundprinzip

Besonderes Merkmal des BAP37.110 ist sein Status als gebogene Achsekolbenpumpe. Dieses Design unterscheidet sich grundlegend vom häufigeren Swashplate-Design. Bei einer gebogenen Achspumpe ist der Zylinderblock, der die Kolben beherbergt, in einem festen Winkel zur Antriebswelle gelagert. Die Kolben selbst sind über eine Kardanwelle oder Kugel-und-Buchse-Mechanismus mit der Welle verbunden. Diese Winkelversetzung zwingt die Kolben, während die Eingangswelle sich dreht, in ihren Bohrungen relativ zum rotierenden Zylinderblock zu wechseln. Diese Rückwärtsbewegung, kombiniert mit einer stationären Portplatte, ist das, was Flüssigkeit während des Saughubs einzieht und sie während des Entladungshubs unter hohem Druck herausdrückt.

Dieses gebogene Achs Kolbenpumpenprinzip bietet mehrere inhärente Vorteile. Die direkte mechanische Verbindung zur Kolbenbetätigung führt typischerweise zu einem höheren mechanischen Wirkungsgrad und einer robusteren Konstruktion, die außerordentlich tolerant gegenüber hohen kontinuierlichen Drücken und den daraus resultierenden Radialkräften ist. Der BAP37.110 nutzt dieses robuste Design, um eine konsistente Leistung in Open-Circuit-Hydrauliksystemen zu liefern, was ihn zu einem Eckstein-Komponenten für die Leistung einer breiten Palette von Hydraulikfunktionen macht, von der Fahrt- und Arbeitshydraulik eines Baggers bis hin zu den komplexen Werkzeugen auf einem Mähdrescher.

2.Technical Spezifikationen und Performance Umschlag

Das Casappa BAP37.110 zeichnet sich durch eine Reihe von Leistungsparametern aus, die seinen Anwendungsraum definieren. Als feste Hydraulikkolbenpumpe liefert sie ein konstantes Flüssigkeitsvolumen pro Umdrehung. Die Bezeichnung "37.110" entspricht typischerweise einer Nennverlagerung von 37 Kubikzentimetern pro Umdrehung, eine erhebliche Größe, die für mittlere bis hohe Durchflussanforderungen geeignet ist. Diese Pumpe ist entwickelt, um in anspruchsvollen Druckregimes zu arbeiten, mit maximalen kontinuierlichen Nenndrucken, die wahrscheinlich 350 bar oder höher erreichen, und der Fähigkeit, noch höhere Spitzendrücke für kurze Dauer zu bewältigen.

Die Pumpe ist für die direkte Kopplung an Antriebe wie Dieselmotoren oder Elektromotoren ausgelegt, mit einem empfohlenen Betriebsgeschwindigkeitsbereich, der optimale Leistung und Langlebigkeit gewährleistet. Seine Konstruktion ermöglicht ein hohes Leistungs-Gewichtsverhältnis, ein kritischer Faktor in mobilen Maschinen, wo jedes Kilogramm zählt. Die Konstruktion priorisiert hohe volumetrische Effizienz, um sicherzustellen, dass eine minimale Menge an Strömung durch interne Leckage verloren geht, auch nach längeren Betriebszeiten unter hohem Druck. Diese Effizienz führt direkt zu einem geringeren Kraftstoffverbrauch und einer reduzierten Wärmeerzeugung im gesamten Hydrauliksystem.

3.Design-Merkmale und Konstruktionsintegrität

Robuste mechanische Konstruktion und Materialauswahl

Die Langlebigkeit der BAP37.110 gebogenen Achse Kolbenpumpe ist ein direktes Ergebnis ihrer sorgfältigen Konstruktion und Materialwahl. Kritische Komponenten wie Kolben, Zylinderblock und die Portplatte werden aus hochwertigen, gehärteten Stählen hergestellt und werden auf außergewöhnlich enge Toleranzen präzise bearbeitet. Dadurch wird eine minimale interne Leckage gewährleistet und eine hohe Effizienz über die gesamte Lebensdauer der Pumpe erhalten. Die Verwendung einer Kardanwelle oder ähnlicher Verbindungen bietet einen starken, positiven Antrieb für die Kolben, wodurch die Pumpe sehr widerstandsfähig gegenüber Stoßbelastungen und Druckspitzen ist, die in rauen Betriebsumgebungen wie Baustellen üblich sind.

Optimierte Flüssigkeitsdynamik und Lagerkonfiguration

Die internen Flüssigkeitswege sind so konzipiert, dass Strömungswiderstand und Druckabfälle minimiert werden, was zur hohen Gesamteffizienz der Pumpe beiträgt. Die gebogene Achse Kolbenpumpe Design erlaubt natürlich für große, gut platzierte Porting, die erleichtert ausgezeichnete Saugeigenschaften und reduziert das Risiko von Kavitation. Darüber hinaus ist die Lageranordnung speziell ausgewählt und dimensioniert, um nicht nur das Drehmoment der Antriebswelle, sondern auch die erheblichen radialen Belastungen durch den eigenen Innendruck der Pumpe zu bewältigen. Dieser Fokus auf ein schweres Lagersystem ist ein wichtiger Unterscheidungsfaktor, der einen zuverlässigen, langfristigen Betrieb gewährleistet und es von Pumpen unterscheidet, die für weniger anstrengende Aufgaben entwickelt wurden.

4.Primäre Anwendungsbereiche und Industrielösungen

Das Leistungsprofil des Casappa BAP37.110 macht ihn zu einer idealen Lösung für eine Vielzahl anspruchsvoller Branchen. In der Bauindustrie wird es häufig als Hauptpumpe oder Sekundärpumpe in Ausrüstungen wie Baggern, Radladern und Skid-Steer-Ladern eingesetzt, die die für Graben, Heben und Lenkung erforderliche Hydraulikkraft liefern. Seine Robustheit gewährleistet Zuverlässigkeit unter den härtesten Arbeitsplatzbedingungen.

In landwirtschaftlichen Maschinen wird diese Hydraulikkolbenpumpe gefunden, die die komplexen Systeme von Traktoren, Mähdreschern und Futtererntmaschinen antreibt. Seine Fähigkeit, einen hohen, konsistenten Durchfluss und Druck zu liefern, ist unerlässlich für den Antrieb der Werkzeuge, Antriebssysteme und Hydraulikmotoren, die moderne, hochproduktive landwirtschaftliche Ausrüstung definieren. Neben diesen Kernmärkten ist der BAP37.110 auch ein starker Kandidat für Materialbehandlungsanwendungen, einschließlich in Gabelstaplern, Terminaltraktoren und Forstmaschinen, wo seine Haltbarkeit und Effizienz zu niedrigeren Gesamtbetriebskosten und hoher Verfügbarkeit der Maschine beitragen.

5. Betriebsvorteile und wirtschaftlicher Wertvorschlag

Überlegene Haltbarkeit und lange Lebensdauer

Die grundlegende gebogene Achs Kolbenpumpenarchitektur der BAP37.110 ist Synonym für eine verlängerte Lebensdauer. Der robuste Antrieb und der Einsatz verschleißfester Materialien für kritische Reibpartner ergeben eine Pumpe, die auch unter Hochdruckbedingungen Tausende von Betriebsstunden aushalten kann. Diese inhärente Haltbarkeit führt direkt zu reduzierten Ausfallzeiten bei Reparaturen und einem längeren Intervall zwischen großen Überholungen, was erhebliche wirtschaftliche Vorteile in Bezug auf Wartungskosteneinsparungen und erhöhte Maschinenauslastung bietet.

Hohe Leistungsdichte und Systemeffizienz

Der BAP37.110 bietet eine hohe hydraulische Leistung aus einem relativ kompakten und leichten Paket. Diese hohe Leistungsdichte ist ein entscheidender Vorteil für Designer von mobilen Geräten, die ständig herausgefordert sind, die Leistung innerhalb begrenzter Platz- und Gewichtsbudgets zu maximieren. Darüber hinaus bedeutet die hohe mechanische und volumetrische Effizienz der gebogenen Achse-Konstruktion, dass ein größerer Prozentsatz der eingangsmechanischen Leistung in nutzbare Hydraulikleistung umgewandelt wird, wobei weniger Energie als Wärme verschwendet wird. Diese Effizienz führt zu einem geringeren Kraftstoffverbrauch für mobile Maschinen und reduzierten Stromkosten für industrielle Anwendungen, während die Kühlkomponenten des Systems weniger belastet werden.

Erweiterte Perspektive: Die Unterscheidung von gebogenen Achspumpen in der Hydrauliklandschaft

Um die Casappa BAP37.110 voll zu schätzen, ist es unerlässlich, ihre Position im breiteren Spektrum der Hydraulikpumpentechnologien und die spezifischen Anwendungsfälle zu verstehen, in denen sie Alternativen übertrifft.

1. Vergleichende Analyse: Bent Axis vs. Swashplate Kolbenpumpen

Während beide Typen von axialen Hydraulikkolbenpumpen sind, haben gebogene Achsen und Swashplate-Designs unterschiedliche Eigenschaften, die ihre Auswahl beeinflussen.

Bent Axis Pumps (wie die BAP37.110): Diese Pumpen sind für ihre hohe Effizienz und robuste Konstruktion bekannt. Die direkte mechanische Verbindung zur Kolbenbetätigung führt typischerweise zu einem höheren mechanischen Wirkungsgrad, insbesondere bei hohen Drücken. Die Konstruktion ist von Natur aus stark, was sie außergewöhnlich für Anwendungen mit hohem kontinuierlichen Druck und erheblichen Radiallasten geeignet macht. Sie sind oft die bevorzugte Wahl für die Hauptwerkzeugpumpen in schweren mobilen Geräten.

Swashplate Pumpen: Diese Pumpen verwenden eine flache, abgewinkelte Platte, gegen die Kolbenpantoffeln gleiten. Sie sind in der Regel kompakter in der Länge für eine gegebene Verschiebung und können eine breitere Vielfalt von variablen Verschiebungssteuerungsoptionen bieten. Obwohl sie hocheffizient sein können, kann die Slipper-Swashplate-Schnittstelle gegenüber Verunreinigungen und hohen kontinuierlichen radialen Belastungen empfindlicher sein als die gebogenen Achsen.

Selection Insight: Die Wahl geht oft auf die primären Designziele zurück. Für Anwendungen, die höchste Haltbarkeit, hohe kontinuierliche Druckfähigkeit und maximale Effizienz unter Last erfordern, ist eine feste Verschiebung gebogene Achse Kolbenpumpe wie die BAP37.110 eine überlegene Wahl. Für Anwendungen, die eine kompakte, variable Verdrängungseinheit mit ausgeklügelter Steuerung für mehrere Funktionen erfordern, könnte eine Schaltplattenpumpe besser geeignet sein.

2.Leitlinien zur kritischen Umsetzung und Systemintegration

Die erfolgreiche Integration einer Pumpe dieses Kalibers erfordert sorgfältige Aufmerksamkeit auf das Systemdesign.

Robuster Antriebsstrang und Kupplung: Angesichts der hohen Drehmomentübertragung und des Potenzials für erhebliche Radiallasten muss die Kupplung zwischen dem Motor und der BAP37.110-Pumpe von hoher Qualität und perfekt ausgerichtet sein. Misausrichtung kann zu vorzeitigem Verschleiß der Lager und der Wellendichtung der Pumpe führen, was Ausfälle verursacht.

Wichtigkeit der hervorragenden Filtration: Die Präzisionstoleranzen innerhalb der Pumpe erfordern ein hohes Maß an Flüssigkeitsreinigkeit, um ihre geplante Lebensdauer zu erreichen. Ein Druckleitungsfilter mit einem Beta-Verhältnis von β ₁₀≥200 (oder besser) wird dringend empfohlen, um die Investition in diese leistungsstarke Komponente zu schützen. Regelmäßige Flüssigkeits- und Filteranalysen sind eine bewährte Praxis für die prädiktive Wartung.

Achtung der Betriebsgrenzen: Um die Langlebigkeit zu gewährleisten, sollte die Pumpe innerhalb ihrer angegebenen Druck-, Geschwindigkeits- und Temperaturhüllen betrieben werden. Dazu gehört sicherzustellen, dass der Einlassdruck ausreicht, um Kavitation zu verhindern, insbesondere bei kalter, viskoser Flüssigkeit beim Start. Eine richtige Inbetriebnahme, die eine Blutung der Luftpumpe vor dem ersten Start beinhaltet, ist entscheidend, um sofortige Schäden zu verhindern.

Häufig gestellte Fragen (FAQs)

Was ist der primäre funktionelle Vorteil einer gebogenen Achse gegenüber anderen Kolbenpumpen?

Der Hauptvorteil liegt in seiner überlegenen mechanischen Effizienz und Robustheit. Der Direktantrieb, der die Kolben mit der Welle in einer gebogenen Achs-Kolbenpumpe verbindet, schafft einen sehr starken und effizienten Leistungsübertragungsweg, insbesondere unter hohem Dauerdruck. Dies führt zu weniger Energieverlust durch innere Reibung und einer Konstruktion, die von Natur aus toleranter gegenüber den hohen Radiallasten ist, die häufig in schweren Anwendungen vorhanden sind, was zu einer längeren Betriebsdauer führt.

Ist die Casappa BAP37.110 eine feste oder variable Verdrängungspumpe?

Die Casappa BAP37.110 ist als feste Verdrängungspumpe ausgebildet. Dies bedeutet, dass sein Ausgangsstrom direkt proportional zur Geschwindigkeit seiner Eingangswelle ist. Um den Ausgangsstrom zum System zu variieren, muss die Geschwindigkeit des Primierbewegers (Motor oder Motor) geändert werden oder der Durchfluss mit externen Ventilen gesteuert werden. Diese Einfachheit trägt zu seiner Robustheit und Zuverlässigkeit bei.

Für welche Maschinenarten ist diese Pumpe am besten geeignet?

Diese Hydraulikkolbenpumpe eignet sich ideal für mittelgroße bis große mobile Maschinen, die in anspruchsvollen Umgebungen arbeiten. Seine Leistungsmerkmale machen es zu einer ausgezeichneten Passform als Hauptpumpe oder eine spezielle Funktionspumpe in Baumaschinen wie Bagger und Lader, Landmaschinen wie große Traktoren und Mähdrescher und in Materialbehandlungsanlagen wie schwere Gabelstapler und Terminaltraktoren.

Was sind die Hauptwartungsprioritäten für eine lange Lebensdauer?

Die Aufrechterhaltung einer außergewöhnlichen Hydraulikflüssigkeitsreinigkeit durch qualitativ hochwertige Filtration und regelmäßige Flüssigkeitsanalyse ist die absolute Priorität. Zweitens ist es entscheidend, eine ** leckfreie und gut unterstützte Einlassleitung ** zu gewährleisten, um Kavitation zu verhindern. Schließlich ermöglicht die Überwachung des Zustands der Pumpe auf ungewöhnliche Geräusche, erhöhten Ablaufstrom oder externe Leckagen eine proaktive Wartung, bevor ein kleines Problem zu einem katastrophalen Ausfall eskaliert.

Kann diese Pumpe in einem geschlossenen hydrostatischen Übertragungssystem verwendet werden?

Das Standardmodell BAP37.110 ist als Open-Circuit-Pumpe konzipiert, d. h. es zieht Flüssigkeit aus einem Reservoir und versorgt es mit den Steuerventilen des Systems. Für ein Schließkreissystem, bei dem der Ausgang der Pumpe direkt mit dem Einlass eines Motors verbunden ist und Flüssigkeit zurückgeführt wird, ist in der Regel eine spezielle Schließkreis-gebogene Achse Kolbenpumpe mit einer integrierten Ladepompe und spezifischen Steuerungen erforderlich. Der Einsatz einer Open-Circuit-Pumpe in einer solchen Anwendung wäre funktional nicht durchführbar.
