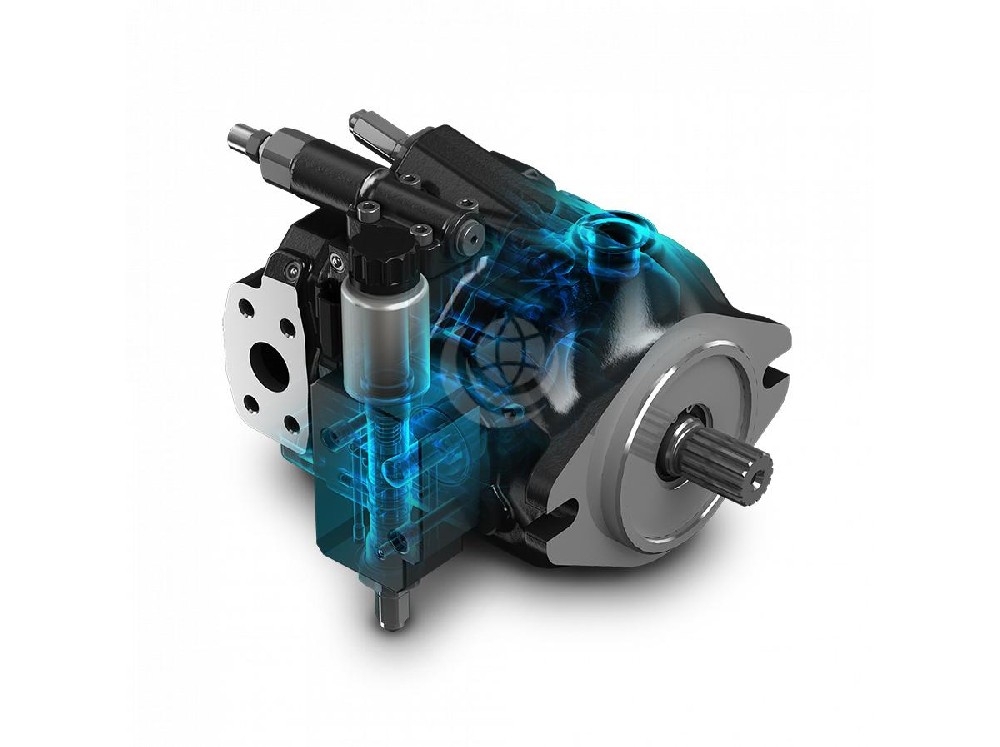

Die Casappa MVP-MVPD-Serie stellt einen Höhepunkt der Technik im Bereich der axialen Kolbenpumpentechnologie mit variabler Verdrängung dar. Diese Pumpen, die auf dem Swashplate-Prinzip arbeiten, sind so konzipiert, dass sie außergewöhnliche Leistung, Effizienz und Steuervielseitigkeit für ein breites Spektrum von mobilen und industriellen Anwendungen bieten. Als Axialkolbenpumpe mit variabler Verschiebung liegt der Kern ihrer Funktionalität in ihrer Fähigkeit, den Ausgangsstrom von Null auf Maximum nahtlos zu variieren, während die Eingangswellendrehzahl konstant bleibt. Dies wird durch eine bewegliche Schwenkplatte erreicht, deren Winkel den Kolbenhub und damit die Verschiebung der Pumpe direkt bestimmt. Die MVP-MVPD-Serie ist bekannt für ihr kompaktes Design, hohe Leistungsdichte und die Fähigkeit, den strengen Anforderungen des kontinuierlichen Betriebs in offenen Hydrauliksystemen standzuhalten, was sie zu einer bevorzugten Wahl für Ingenieure macht, die den Energieverbrauch und die Reaktionsfähigkeit der Maschine optimieren möchten.

1. Produktüberblick und Betriebsprinzip

Die Casappa MVP-MVPD ist eine Familie von Schaltplatten-Axialpumpen, die sich durch ihre variable Zufuhr und offene Schaltungskonfiguration auszeichnen. Das grundlegende Arbeitsprinzip besteht darin, dass ein Zylinderblock mit einem Kolbensatz dreht, der jeweils mit einem Pantoffelkuss ausgestattet ist, der an einer stationären Schwankplatte anliegt. Während der Zylinderblock sich dreht, zwingt der Winkel der Schwenkplatte die Kolben, sich in ihren Bohrungen zu bewegen, während des Halbzyklus des zunehmenden Volumens Flüssigkeit einzugehen und während des Halbzyklus des abnehmenden Volumens unter Druck zu setzen. Der Schlüsseldifferenziator einer variablen Verschiebungsaxialen Kolbenpumpe ist die Fähigkeit, den Schwebeplattenwinkel entweder manuell, hydraulisch oder elektronisch zu ändern. Die Änderung dieses Winkels ändert die Länge des Kolbenhubs, wodurch die Verdrängung der Pumpe pro Umdrehung und letztlich die Ausgangsdurchflussrate moduliert werden, ohne die Antriebsgeschwindigkeit der Pumpe zu ändern.

Diese Serie ist für die Integration in Systeme entwickelt, bei denen die Durchflussanforderungen dynamisch sind. Die Pumpen sind in mehreren Rahmengrößen erhältlich, um eine Reihe von Verschiebungen abzudecken, um sicherzustellen, dass es ein Modell gibt, das spezifische Druck- und Durchflussanforderungen erfüllt. Das Design betont niedrige Geräuschpegel, hohe volumetrische Effizienz und lange Lebensdauer, auch unter anspruchsvollen Betriebsbedingungen. Die Konstruktion umfasst in der Regel hochwertige Materialien für kritische Komponenten wie den Zylinderblock, Kolben und Swashplate, um Haltbarkeit und konsistente Leistung unter hohem Druck zu gewährleisten.

2.Technische Spezifikationen und Leistungsmerkmale

Die MVP-MVPD-Serie ist durch eine Reihe robuster technischer Spezifikationen definiert, die ihre Eignung für anspruchsvolle Umgebungen unterstreichen. Die Pumpen sind für Nenndrücke bis zu 350 bar ausgelegt, mit Spitzendruckleistungen von 400 bar, die ihren Status als Hochdruckkomponente bestätigen. Eine breite Palette an Verdrängungen ist in der gesamten Serie verfügbar, typischerweise von kleinen Volumen für präzise Steueranwendungen bis hin zu größeren Verdrängungen für Hochstromsysteme, die die Kompatibilität mit verschiedenen Antriebs- und Motoranforderungen gewährleisten.

Die Drehzahlkompatibilität ist ein weiterer kritischer Faktor, da diese Pumpen in der Lage sind, mit Geschwindigkeiten zu arbeiten, die sich mit Standard-industriellen und mobilen Stromquellen ausrichten. Die volumetrischen und allgemeinen Effizienzzahlen sind besonders hoch, was sich direkt aus der Präzisionsfertigung und optimierten Innengeometrien ergibt, was zu geringeren Energieverlusten in Form von Wärme und geringerem Kraftstoffverbrauch in Fahrzeuganwendungen führt. Die Pumpen sind für den Einsatz mit mineralbasierten Hydraulikölen und anderen Standardflüssigkeiten mit bestimmten Viskositätsbereichen konzipiert und leisten optimal innerhalb eines definierten Flüssigkeitstemperaturfensters, um die Effizienz zu erhalten und vorzeitigen Verschleiß zu verhindern.

3.Design Merkmale und Baudetails

Robuste Komponenten und Materialauswahl

Die Haltbarkeit der MVP-MVPD Schaltplattenaxialpumpe ist in der selektiven Verwendung von Materialien und Präzisionstechnik verwurzelt. Kritische Komponenten wie der Zylinderblock und Kolben werden oft aus gehärtetem Stahl gefertigt, um hohen Zyklusdrücken standzuhalten und Verschleiß zu reduzieren. Die Gleitflächen, einschließlich der Kolbenpantoffeln und der Schaltplattenoberfläche, sind für optimale Schmierung und minimale Reibung ausgelegt. Das Pumpengehäuse ist typischerweise eine hochfeste Aluminiumlegierung oder Gusseisen, die eine starre Struktur bietet, die die Ausrichtung der internen Komponenten aufrechterhalt und die Betriebswärme effektiv ableitet.

Erweiterte Steuerungs- und Regulierungsoptionen

Besonderes Merkmal dieser variablen Verdrängungs-Axialkolbenpumpenserie ist die Vielfalt der verfügbaren Steueroptionen. Dazu gehören Druckkompensatorensteuerungen, Lastsensorsteuerungen und elektroproportionale Steuerungen. Ein Druckkompensator reduziert automatisch die Pumpenverlagerung, wenn sich der Systemdruck einem vorgegebenen Niveau nähert, wodurch die Pumpe bei hohem Druck effektiv in einen nahezu Nullströmungsstandby-Modus verwandelt wird und somit Energie erspart wird. Die Lastsensorsteuerung ist eine ausgeklügeltere Option, die den Ausgangsfluss und den Druck der Pumpe anpasst, um den Anforderungen der Last genau zu entsprechen und die Effizienz zu maximieren. Elektroproportionale Steuerungen ermöglichen eine fernprogrammierbare Steuerung der Verdrängung der Pumpe über ein elektrisches Signal und bieten eine nahtlose Integration in moderne elektronische Steuersysteme.

4.Primäre Anwendungsbereiche und Industrielösungen

Die Vielseitigkeit der Casappa MVP-MVPD-Serie macht sie zu einer Eckpfeilkomponente in mehreren Sektoren. In der mobilen Maschinenindustrie sind diese Pumpen in Baumaschinen wie Baggern, Radladern und Kranen unerlässlich, wo sie die variable hydraulische Kraft zur Verfügung stellen, die für Graben, Heben und Lenkfunktionen erforderlich ist. Ihre Reaktionsfähigkeit und Effizienz tragen direkt zur Produktivität der Maschine und zum Kraftstoffverbrauch bei.

Im landwirtschaftlichen Sektor findet sich die Schaltplattenaxialpumpe in Traktoren, Mähdreschern und anderen Geräten, die alles vom Antriebssystem bis hin zu Hilfsanlagen antreiben. Die Fähigkeit, die Hydraulikleistung präzise zu steuern, verbessert die Betriebskontrolle und die Effizienz bei Pflanz-, Ernte- und Materialbehandlungsaufgaben. Neben mobilen Anwendungen wird die MVP-MVPD-Serie auch in industriellen Umgebungen wie Metallformpressen, Kunststoffspritzgießmaschinen und Prüfbänken eingesetzt, wo zuverlässige, hochdruckige und steuerbare Flüssigkeitsleistung für Prozesskonsistenz und Qualität unerlässlich ist.

5. Betriebsvorteile und wirtschaftliche Vorteile

Verbesserte Energieeffizienz und Kosteneinsparungen

Der größte Vorteil einer variablen Verschiebungsaxialen Kolbenpumpe wie der MVP-MVPD ist ihr Potenzial für erhebliche Energieeinsparungen. Im Gegensatz zu festen Verdrängungspumpen, bei denen der Strom gedrossen oder über ein Entlastungsventil abgegeben werden muss, erzeugt eine variable Pumpe nur den vom System geforderten Strom. Dieser "on-demand"-Betrieb minimiert die Flüssigkeitsheizung und reduziert die Last auf den Hauptantrieb, was zu einem geringeren Kraftstoffverbrauch in mobilen Anwendungen und reduzierten Stromkosten in industriellen Umgebungen führt.

Systemvereinfachung und Zuverlässigkeit

Die Integration mehrerer Steuerfunktionen direkt in das Pumpengehäuse vereinfacht die Gesamtkonstruktion der Hydraulikanlage. Dies kann die Anzahl der erforderlichen Ventile, Rohrleitungen und Anschlüsse reduzieren, was zu einem kompakteren und weniger leckagefälligen System führt. Die robuste Konstruktion und bewährte Konstruktion der MVP-MVPD-Serie tragen zu einer hohen mittleren Zeit zwischen Ausfällen (MTBF) bei, die ungeplante Ausfallzeiten minimiert und die Wartungskosten des Lebenszyklus reduziert, was ein kritischer wirtschaftlicher Faktor in kontinuierlicher Produktion und schweren Fahrradumgebungen ist.

Häufig gestellte Fragen (FAQs)

Was ist der grundlegende Unterschied zwischen einer festen und einer variablen Verschiebung Axialkolbenpumpe?

Eine Axialkolbenpumpe mit festem Verdrängen bewegt mit jeder Wellenumgang ein konstantes Flüssigkeitsvolumen, was bedeutet, dass ihr Ausgangsstrom direkt proportional zu ihrer Geschwindigkeit ist. Im Gegensatz dazu umfasst eine variable Verschiebung axiale Kolbenpumpe, wie die Casappa MVP-MVPD, einen Mechanismus, um die Verschiebung pro Umdrehung zu ändern. Dies geschieht typischerweise durch Änderung des Winkels der Schaltplatte, die es der Pumpe ermöglicht, ihren Ausgangsstrom von Null auf Maximum unabhängig von der Wellendrehzahl zu variieren. Dies ermöglicht eine präzise Steuerung der Hydraulikleistung und ermöglicht erhebliche Energieeinsparungen durch die Abpassung der Leistung an den Systembedarf.

Wie funktioniert die Druckkompensatorsteuerung an dieser Pumpe?

Der Druckkompensator ist ein hydraulischer Rückkopplungsmechanismus, der die Verdrängung der Pumpe automatisch einstellt. Es wird auf eine bestimmte Druckschwelle gesetzt. Wenn der Systemdruck diese Einstellung erreicht, wirkt der Kompensator auf den Verdrängungssteuermechanismus der Pumpe und verringert den Schwenkplattenwinkel. Dies verringert den Ausgangsfluss der Pumpe auf ein Niveau, das gerade ausreichend ist, um den eingestellten Druck aufrechtzuerhalten, wodurch die Pumpe effektiv in einen Standby-Modus mit geringer Leistung platziert wird. Dies verhindert übermäßige Energieverluste über Entlastungsventile und minimiert die Wärmeerzeugung.

Was sind die wichtigsten Faktoren, die bei der Auswahl eines Modells aus der MVP-MVPD-Serie zu berücksichtigen sind?

Die Auswahl sollte auf einer gründlichen Analyse der Anforderungen der Bewerbung basieren. Zu den primären Faktoren gehören der maximale Betriebsdruck und der erforderliche Durchflussbereich,der die erforderliche Verschiebungsgröße bestimmt. Auch die Art der Kontrolle ist entscheidend. Man muss sich zwischen Druckkompensation, Lastsensierung oder elektroproportionaler Steuerung auf der Grundlage des gewünschten Effizienzniveaus und der Systemintegration entscheiden. Darüber hinaus müssen die Spezifikationen des Antriebes, wie z. B. verfügbare Geschwindigkeit und Leistung, mit den Leistungsmerkmalen der Pumpe kompatibel sein, um einen zuverlässigen und effizienten Betrieb zu gewährleisten.

Können diese Pumpen in geschlossenen hydrostatischen Übertragungssystemen eingesetzt werden?

Die Standard-Serie Casappa MVP-MVPD ist für Open-Circuit-Anwendungen konzipiert, bei denen die Pumpe Flüssigkeit aus einem Reservoir abnimmt und sie zu verschiedenen Aktuatoren leitet, bevor die Flüssigkeit in den Reservoir zurückkehrt. Für Schließkreissysteme, bei denen die Flüssigkeit direkt von der Pumpe zu einem Motor und zurück zirkuliert wird, ist eine andere Pumpenausführung, typischerweise eine spezielle axiale Kolbenpumpe mit variabler Verschiebung für Schließkreise, erforderlich. Diese verfügen über integrierte Ladepumpen und spezifische Steuerkonfigurationen zur Verwaltung der geschlossenen Schleife.

Welche Wartungspraktiken werden empfohlen, um eine lange Lebensdauer zu gewährleisten?

Die kritischste Wartungspraxis besteht darin, sicherzustellen, dass die Hydraulikflüssigkeit sauber und innerhalb der festgelegten Viskosität und Temperaturbereiche bleibt. Regelmäßige Überwachung und Austausch von Hydraulikfiltern ist von höchster Bedeutung, da Verschmutzung eine Hauptursache für den Verschleiß der Pumpe ist. Periodische Flüssigkeitsanalysen können helfen, frühe Anzeichen von Verschleiß oder Kontamination zu erkennen. Darüber hinaus kann die Überprüfung auf ungewöhnliche Geräusche, erhöhte Temperaturen oder externe Leckagen helfen, potenzielle Probleme zu identifizieren, bevor sie zu einem katastrophalen Ausfall führen und somit die Betriebsdauer der Pumpe verlängern.
