1 Produktüberblick und Kerntechnologie

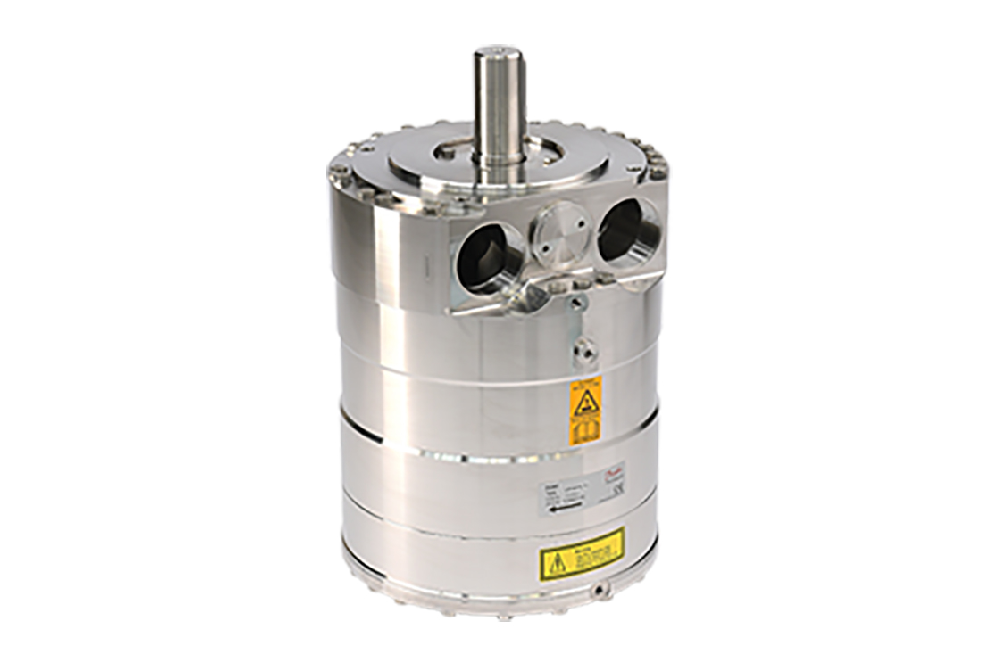

Die Danfoss APP WHC-Serie stellt einen Höhepunkt der Technik im Bereich der Hochdruckpumpentechnologie dar. Diese Axialkolbenpumpenmodelle sind speziell für anspruchsvolle Medien wie Abwasser, Meerwasser und Brackwasser in anspruchsvollen industriellen Anwendungen entwickelt. Als Verdrängungspumpen liefern sie bei jeder Umdrehung ein festes Flüssigkeitsvolumen und halten gleichbleibende Durchflussraten unabhängig von Abladungsdruckschwankungen bei - ein erheblicher Vorteil gegenüber Zentrifugalpumpentechnologien.

Danfoss hat die APP WHC-Serie mit Fokus auf Zuverlässigkeit und Effizienz in rauen Betriebsumgebungen entwickelt. Die Pumpen gehören zur breiteren Produktgruppe APP W HC 15-30 und werden in Dänemark nach strengen Qualitätsstandards gefertigt. Mit maximalen Durchflusskapazitäten von 248,9 Litern pro Minute (65 Gallonen pro Minute) und in der Lage, kontinuierliche Ausgangsdrücke bis zu 120 bar (1740 psig) aufrechtzuerhalten, bieten diese Pumpen eine robuste Leistung für Hochdruck-Umkehrosmose (RO), Null-Flüssigkeitsausgabe (ZLD) und minimale Flüssigkeitsausgabe (MLD) Systeme.

Das Arbeitsprinzip dieser Axialkolbenpumpeeinheiten konzentriert sich auf mehrere Kolben, die kreisförmig innerhalb eines Zylinderblocks angeordnet sind. Während der Block gegen eine stationäre Schwimmplatte dreht, unterliegen die Kolben einer Gegenwärtsbewegung und erzeugen die Pumpwirkung, die Flüssigkeit durch das System bewegt. Diese Konstruktion erzielt bemerkenswerte volumetrische Effizienzen von über 90% in vielen Anwendungen, wodurch der Energieverbrauch im Vergleich zu alternativen Pumpentechnologien erheblich reduziert wird.

2 Technische Spezifikationen und Leistungsmerkmale

Die Danfoss APP WHC-Serie zeigt beeindruckende technische Fähigkeiten, die sie für intensive industrielle Anwendungen eignen. Die Pumpen arbeiten im Drehzahlbereich von 500-1200 U/min mit einer geometrischen Verschiebung von 362 cm³/u (22,09 in³/u) für das Modell APP W HC 24/1200. Diese Hochdruckpumpenserie erfordert spezifische Einlassdruckbedingungen, mit kontinuierlichen Betriebsgrenzen zwischen 2-5 bar (29-72,5 psig) und Spitzenlaufdrucktoleranz bis zu 10 bar (145 psig).

Umweltbetriebsparameter werden sorgfältig definiert, um eine zuverlässige Leistung zu gewährleisten. Die APP WHC-Pumpen funktionieren in mittleren Temperaturbereichen von 2-50°C (36-122°F) und Umgebungstemperaturbereichen von 0-50°C (32-122°F). Die Pumpen erzeugen während des Betriebs einen maximalen Schalldruck von 85 dBA, was sie für Anlagen geeignet macht, in denen eine Geräuschkontrolle in Betracht gezogen wird.

Anschlussschnittstellen sind mit metrischen M60-Gewindeanschlüssen für Einlass- und Auslassanschlüsse standardisiert, wodurch die Kompatibilität mit industriellen Rohrleitungssystemen gewährleistet ist. Die physikalischen Eigenschaften dieser Pumpen umfassen eine kompakte Konstruktion mit einem Nettogewicht von 92,5 kg und Verpackungsabmessungen von 380x300x300 mm, die eine einfachere Integration in Geräte und Systeme erleichtern.

3 Konstruktionsmerkmale und Baustoffe

3.1 Robuste Materialauswahl

Die außergewöhnliche Haltbarkeit der Axialkolbenpumpe-Serie Danfoss APP WHC beruht auf der Konstruktion mit hochkorrosionsbeständigen Materialien. Kritische Komponenten werden aus Duplex-Stahl (EN1.4462 / UNS S31803) und Super-Duplex-Stahl (EN1.4410 / UNS S32750) hergestellt, der eine hervorragende Beständigkeit gegenüber aggressiven Medien wie Meerwasser und Abwasser bietet. Die Auswahl dieser fortschrittlichen Materialien gewährleistet eine verlängerte Lebensdauer auch in den anspruchsvollsten Umgebungen, in denen Standard-Edelstahl der Korrosion erlitten würde.

Weitere spezialisierte Materialien umfassen Kohlefaserverstärktes PEEK (Polyetheretherketon) für bestimmte Verschleißkomponenten, die außergewöhnliche Festigkeit mit Korrosionsbeständigkeit kombinieren. Die Wellendichtung verwendet NBR (Nitrilbutadienkautschuk) als Standard, entsprechend den Betriebsparametern der Pumpe und der Medienkompatibilität angepasst. Diese strategische Materialauswahl während der gesamten Konstruktion der Pumpe eliminiert den Bedarf an Schmieröl und verwendet stattdessen das gepumpte Medienwasser zur Schmierung, wodurch das Risiko einer Ölkontamination vollständig vermieden wird.

3.2 Integriertes Spülventilsystem

Ein wichtiges Konstruktionsmerkmal der APP WHC-Serie ist das integrierte Spülventil, das es ermöglicht, Flüssigkeit vom Einlass zum Auslass zu zirkulieren, wenn die Pumpe nicht läuft. Diese innovative Funktion verhindert Stagnation, schützt interne Komponenten und gewährleistet sofortige Betriebsbereitheit. Das Spülventilsystem trägt zur außergewöhnlichen Zuverlässigkeit der Pumpe bei und reduziert den Wartungsaufwand zwischen den Betriebszyklen.

Die kompakte und leichte Konstruktion dieser Pumpen ermöglicht im Verhältnis zu ihren Leistungsfähigkeiten flexible Installationsmöglichkeiten. Sie können entweder in horizontaler oder vertikaler Orientierung montiert werden und bieten wertvolle Flexibilität für Gerätedesigner und Systemintegratoren, die in platzbegrenzten Anwendungen arbeiten. Die vereinfachte mechanische Konstruktion mit weniger beweglichen Teilen erhöht die Zuverlässigkeit und macht die Wartung auf dem Feld einfacher.

4 Anwendungsbereiche und Industrielösungen

Die Axialkolbenpumpe Danfoss APP WHC zeichnet sich in zahlreichen anspruchsvollen Anwendungsbereichen, insbesondere in der Wasseraufbereitung und industriellen Prozessen, aus. Ihre robuste Konstruktion und hohe Effizienz machen sie ideal geeignet für Hochdruck-Umkehrosmosesysteme für die Entsalzung von Meerwasser (SWRO), die Brackwasserbehandlung und die Abwasserwirtschaftung. Diese Pumpen liefern den konstanten hohen Druck, der für RO-Membranprozesse erforderlich ist, und bieten außergewöhnliche Beständigkeit gegen korrosives Zulaufwasser.

In industriellen Anwendungen, die ZLD- und MLD-Systeme erfordern, bieten die APP WHC-Pumpen die zuverlässige Hochdruckleistung, die für die Konzentration von Abfallströmen und die Wiedergewinnung wertvoller Wasserressourcen erforderlich ist. Ihre Fähigkeit, anspruchsvolle Abwasserströme mit minimalen Wartungsanforderungen zu bewältigen, macht sie besonders wertvoll in diesen kritischen Anwendungen, in denen die Systemzuverlässigkeit sich direkt auf die Umweltkonformität und die Betriebskosten auswirkt.

Weitere Anwendungsbereiche umfassen containerisierte Lösungen für Hotels, Resorts und Wohnkomplexe in Küstengebieten; mobile Systeme für humanitäre Organisationen und militärische Operationen; Schiffssysteme für Schiffe und Yachten; Offshore-Plattformen in der Öl- und Gasindustrie; und kommunale Wasseraufbereitungsanlagen. Die Kompatibilität der Pumpen mit einer parallelen Konfiguration ermöglicht die Skalierbarkeit des Systems, um unterschiedlichen Kapazitätsanforderungen gerecht zu werden.

5 Betriebsvorteile und wirtschaftliche Vorteile

5.1 Reduzierte Betriebskosten

Die Danfoss APP WHC Hochdruckpumpenserie ermöglicht durch mehrere Mechanismen erhebliche Einsparungen bei den Betriebskosten. Die außergewöhnliche Effizienz der Axialkolbenkonstruktion, die in vielen Anwendungen über 90% erreicht, führt direkt zu einem geringeren Energieverbrauch im Vergleich zu alternativen Pumpentechnologien. Dieser Effizienzvorteil wird in Anwendungen mit kontinuierlichem Betrieb zunehmend erheblich, bei denen die Energiekosten einen erheblichen Teil der Gesamtbetriebskosten ausmachen.

Durch die robuste Konstruktion der Pumpe und die verlängerten Wartungsintervalle werden die Wartungsanforderungen deutlich reduziert. Unter geeigneten Betriebsbedingungen können sich Wartungszykluse auf 8.000 Betriebsstunden erstrecken, wodurch sowohl Wartungsarbeitskosten als auch Produktionsausfälle minimiert werden. Die vereinfachte Konstruktion mit weniger Komponenten verbessert die Zuverlässigkeit weiter und macht die erforderliche Wartung einfacher, oft vor Ort ohne spezialisierte Werkzeuge möglich.

5.2 Umwelt- und Sicherheitsvorteile

Die APP WHC-Serie bietet erhebliche Umweltvorteile durch ihr ölfreies Betriebsdesign. Durch die Verwendung des Pumpwassers zur Schmierung anstelle von Öl beseitigen diese Pumpen jedes Risiko einer Schmierstoffkontamination in der Prozessflüssigkeit vollständig. Diese Eigenschaft ist besonders wertvoll in Anwendungen, in denen die Reinheit des Produkts unerlässlich ist, wie z. B. Trinkwasserproduktion, oder in denen Umweltverschmutzung vermieden werden muss.

Die außergewöhnliche Haltbarkeit der Pumpen und der Einsatz von korrosionsbeständigen Materialien tragen zu einer verlängerten Lebensdauer bei, reduzieren den Ressourcenverbrauch für Ersatzteile und minimieren die Umweltauswirkungen des Lebenszyklus der Anlage. Der hohe Effizienzbetrieb senkt auch die energiebedingten Kohlenstoffemissionen und unterstützt Nachhaltigkeitsinitiativen. Darüber hinaus verfügen die Pumpen über die CE-Zertifizierung und erfüllen die EU-RoHS-Richtlinien, was das Engagement von Danfoss für Sicherheits- und Umweltstandards belegt.

6 Installationsbewegungen und Systemintegration

Die richtige Installation ist entscheidend für die Optimierung der Leistung und der Lebensdauer der Axialkolbenpumpen von Danfoss APP WHC. Die Pumpen erfordern eine ausreichende Filtration der Einlassflüssigkeit, um die inneren Komponenten vor Partikelschäden zu schützen. Während die spezifischen Filtrationsanforderungen von den Anwendungsbedingungen abhängen, empfehlen die allgemeinen Richtlinien eine geeignete Vorfiltration, um Feststoffe zu entfernen, die den Verschleiß von Präzisionskomponenten beschleunigen könnten.

Die APP WHC-Pumpen bieten flexible Montagemöglichkeiten und unterstützen sowohl horizontale als auch vertikale Montageorientierungen ohne Leistungskompromisse. Diese Flexibilität ermöglicht es Gerätedesignern, Systemlayouts für die Raumnutzung und den Service-Zugang zu optimieren. Die kompakten Abmessungen und relativ leichte Konstruktion der Pumpen erleichtern die Integration sowohl in Originalausrüstung als auch in Nachrüstungsanwendungen.

Systementwickler sollten beachten, wie wichtig es ist, die Mindestanforderungen an kontinuierlichen Einlassdruck von 2 bar (29 psig) aufrechtzuerhalten, um einen ordnungsgemäßen Betrieb zu gewährleisten und Kavitation zu verhindern. Für Anwendungen mit variablen Durchflussanforderungen können diese Pumpen mit schweren konstanten Drehmomentfrequenzumrichtern gepaart werden, um die Leistung durch Drehzahlregelung anzupassen. Die minimale Druckpulsation der Pumpen eliminiert den Bedarf an Impulsdämpfern in den meisten Anwendungen, vereinfacht das Systemdesign weiter und senkt die Installationskosten.

Häufig gestellte Fragen (FAQs)

Welche Wartungsintervalle können mit der Axialkolbenpumpe Danfoss APP WHC erwartet werden?

Unter normalen Betriebsbedingungen und mit ordnungsgemäßer Filtration können Wartungsintervalle von bis zu 8.000 Betriebsstunden erreicht werden. Das vereinfachte Design mit weniger Verschleißkomponenten und der Einsatz langlebiger Materialien wie Duplexstahl und Kohlefaserverstärktes PEEK tragen zu diesem verlängerten Serviceinterval bei. Die Wartung vor Ort ist aufgrund der Einfachheit der Konstruktion und der minimalen spezialisierten Werkzeuge einfach.

Wie bietet die Axialkolbenkonstruktion der APP WHC-Serie Vorteile gegenüber der Zentrifugalpumpentechnologie?

Im Gegensatz zu Zentrifugalpumpen, deren Durchflussrate mit dem Entladungsdruck variiert, liefern Axialkolbenpumpen eine feste Verschiebung pro Umdrehung und bieten gleichbleibende Durchflussraten unabhängig von Druckschwankungen. Diese positive Verschiebungseigenschaft macht die APP WHC-Serie besonders geeignet für Anwendungen, die stabile Strömungen gegen unterschiedliche Systemdrücke erfordern. Darüber hinaus erzielt die Axialkolbentechnologie im Vergleich zu Zentrifugalalternativen in Hochdruckanwendungen in der Regel höhere Betriebseffizienzen, die oft über 90% liegen.

Kann die Danfoss APP WHC Pumpenserie den Parallelbetrieb zur Systemerweiterung bewältigen?

Ja, die APP WHC-Pumpen sind für eine parallele Konfiguration ausgelegt, so dass mehrere Einheiten zusammen arbeiten können, um erhöhte Systemkapazitätsanforderungen zu erfüllen. Diese Skalierbarkeit bietet Systementwicklern erhebliche Flexibilität und ermöglicht eine Kapazitätserweiterung ohne vollständige Systemüberarbeitung. Parallelbetrieb bietet auch potenzielle Redundanzverteile für kritische Anwendungen, in denen ein kontinuierlicher Betrieb unerlässlich ist.

Welche Materialien machen die APP WHC-Serie für korrosive Anwendungen wie die Entsalzung von Meerwasser geeignet?

Die Pumpen verwenden hochkorrosionsbeständige Materialien wie Duplexstahl (EN1.4462 / UNS S31803) und Super-Duplexstahl (EN1.4410 / UNS S32750) für kritische benetzte Komponenten. Diese spezialisierten Edelstahl bieten eine außergewöhnliche Widerstandsfähigkeit gegen chlorid-induzierte Spannungskorrosionsrisse und allgemeine Korrosion in Meerwasserumgebungen. Zusätzliche korrosionsbeständige Materialien umfassen Kohlefaserverstärktes PEEK für bestimmte Verschleißkomponenten, die eine verlängerte Lebensdauer in aggressiven Medien gewährleisten.

Was sind die spezifischen Anwendungsunterschiede zwischen der Standard-APP HC und der APP W HC-Serie?

Während beide Serien die gleiche grundlegende Axialkolbentechnologie teilen, sind die Varianten APP W HC speziell für Abwasseranwendungen entwickelt. Die Bezeichnung "W" deutet auf eine verbesserte Kompatibilität mit Abwasserströmen hin, die möglicherweise modifizierte Materialien oder Designmerkmale umfassen, die für diese anspruchsvolle Aufgabe optimiert sind. Für Standard-Meerwasser-, Brackwasser- und Reinwasseranwendungen bietet die APP HC-Serie optimale Leistung, während die APP W HC-Serie spezialisierte Fähigkeiten für Abwasserpflichten bietet.
