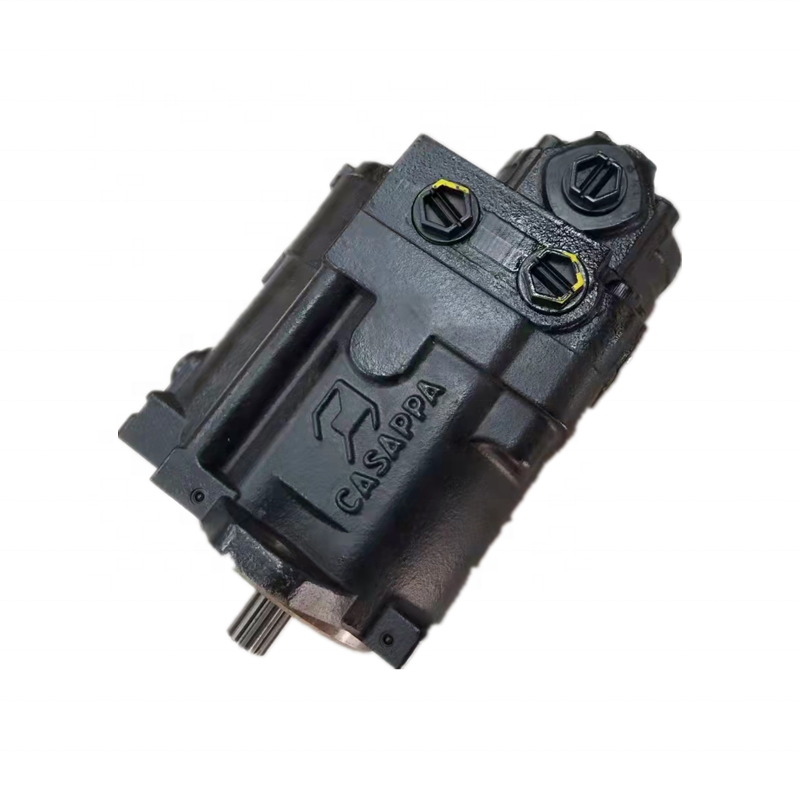

Die Casappa DVP14,5-04S5-LMD/GD-GD/KP20.11,2-LGD/GD ist eine leistungsstarke externe Getriebepumpe, die ein Beispiel für kompakte Konstruktion und zuverlässige Stromversorgung in Hydrauliksystemen ist. Diese kompakte Hydraulikpumpe kombiniert robuste Konstruktion mit fortgeschrittener Technik, um den Anforderungen vielfältiger industrieller Anwendungen, einschließlich mobiler Maschinen, landwirtschaftlicher Ausrüstung und Materialbehandlungssysteme, gerecht zu werden. Als externe Getriebepumpe arbeitet sie nach dem Prinzip, dass sich zwei Netzräder innerhalb eines fest tolerierten Gehäuses drehen, um Flüssigkeit effizient zu verdrängen. Sein modulares Design ermöglicht eine flexible Integration in Multi-Pumpenkonfigurationen und bietet außergewöhnliche Vielseitigkeit für komplexe Hydraulikkreise. Mit Fokus auf Langlebigkeit, Energieeffizienz und geringe Geräuschemissionen spiegelt diese Pumpenserie Casappas jahrzehntelange Erfahrung in der Entwicklung von Präzisionshydraulischen Komponenten für globale Märkte wider. Dieser Artikel greift in die technischen Spezifikationen, die betrieblichen Vorteile und die praktischen Anwendungen dieser Pumpe ein und bietet Einblicke in ihre Rolle bei der Verbesserung der Systemleistung und -produktivität.

1 Produktübersicht und technische Spezifikationen

Die Casappa DVP14,5-04S5-LMD/GD-GD/KP20.11,2-LGD/GD ist Teil des breiten Portfolios von Lösungen für externe Getriebepumpen von Casappa, die entwickelt wurden, um einen konsistenten Fluidtransfer in offenen Hydrauliksystemen zu ermöglichen. Dieses Modell verfügt über eine Verschiebung von 14,5 cm³/U für den Primärpumpenabschnitt und 11,2 cm³/U für den Sekundärpumpenabschnitt, so dass es mehrere Funktionen innerhalb einer einzigen Einheit bewältigen kann. Sein Design beinhaltet eine hochbeständige Aluminiumlegierung für den Pumpenkörper, die eine leichte, aber dauerhafte Leistung unter Hochdruckbedingungen gewährleistet. Die Pumpe arbeitet bei Spitzendrücken von bis zu 300 bar (4350 psi) und Geschwindigkeiten von 4000 U/min, was sie für Hochleistungsanwendungen geeignet macht, ohne Kompaktheit zu beeinträchtigen. Das Design der kompakten Hydraulikpumpe umfasst standardisierte Montagemöglichkeiten, die SAE-, DIN- und europäischen Normen entsprechen und die Installation und Integration in bestehende Systeme vereinfachen. Schlüsseltechnische Aspekte umfassen optimierte Portkonfigurationen, gehärtete Stahlgetriebe für Verschleißbeständigkeit und präzisionsbearbeitete Komponenten, um interne Leckagen zu minimieren und die volumetrische Effizienz zu maximieren. Darüber hinaus unterstützt die Pumpe maßgeschneiderte Konfigurationen, wie integrierte Ventile zur Druckentlastung oder Belastungserfassung, die maßgeschneiderte Lösungen für spezifische Betriebsanforderungen bieten.

2 Betriebsprinzipien und Konstruktionsvorteile

2.1 Wie die externe Getriebepumpe funktioniert

Die externe Getriebepumpe arbeitet nach einem einfachen, aber sehr effektiven Prinzip: zwei identische Getriebe - ein angetriebenes Getriebe und ein Leerlager - greifen in einem dichten Gehäuse ein. Während sich die Zahnräder drehen, wird Flüssigkeit zwischen den Zahnräderzähnen und dem Pumpengehäuse eingeschlossen und bewegt sich von der Einlassseite zur Auslassseite. Das Eingriffen der Zahnräder an der Ausgangsseite erzeugt eine positive Verschiebungswirkung, die Flüssigkeit unter Druck herausdrängt. Diese Konstruktion gewährleistet einen stetigen, pulsierend reduzierten Durchfluss, der für Anwendungen kritisch ist, die eine reibungslose hydraulische Betätigung erfordern. Die Casappa-Pumpe erweitert dieses Grundprinzip mit spezialisierten Getriebeprofilen und Gehäusegeometrien, um Turbulenzen und Kavitationen zu reduzieren, was zu einer höheren Effizienz und einer längeren Lebensdauer führt. Die Einfachheit des Mechanismus der externen Getriebepumpe trägt zu seiner Zuverlässigkeit und der einfachen Wartung bei, da es im Vergleich zu alternativen Pumpentypen wie Kolben- oder Schaufelpumpen weniger bewegliche Teile beinhaltet.

2.2 Schlüsselvorteile für den industriellen Einsatz

Die Compact Hydraulic Pump Design der Casappa DVP14,5 Serie bietet zahlreiche Vorteile, die den sich entwickelnden Bedürfnissen moderner Hydraulikanlagen gerecht werden. Einer der wichtigsten Vorteile ist sein platzsparendes Profil, das die Installation in engen Bereichen ermöglicht, ohne die Leistung zu beeinträchtigen. Dies wird durch eine dreisteilige Konstruktion - bestehend aus einem Pumpenkörper und zwei Abdeckungen - erreicht, die eine überlegene strukturelle Integrität und Wärmeabfuhr bietet. Die Pumpe enthält auch integrierte Außenlager, die ihre Fähigkeit zur Handhabung schwerer radialer Belastungen verbessern, die in Anwendungen wie Baumaschinen und landwirtschaftliche Geräte üblich sind. Darüber hinaus ist der geräuscharme Betrieb der Pumpe, der durch Präzisionsgetriebebearbeitung und optimierte Flüssigkeitsdynamik erreicht wird, ideal für Umgebungen, in denen die Geräuschreduzierung eine Priorität hat. Die Verwendung fortschrittlicher Materialien, wie Aluminiumlegierung für den Körper und gehärteter Stahl für die Zahnräder, gewährleistet Verschleiß- und Korrosionsbeständigkeit, auch beim Betrieb mit kontaminierten Flüssigkeiten. Diese Konstruktionsmerkmale tragen gemeinsam zu reduzierten Ausfallzeiten, niedrigeren Betriebskosten und einer verlängerten Lebensdauer der Komponenten bei.

3 Leistungsmerkmale und Anwendungsszenarien

Die Casappa DVP14,5-04S5-LMD/GD-GD/KP20.11,2-LGD/GD liefert außergewöhnliche Leistungsmerkmale, die sie zu einer vielseitigen Wahl in verschiedenen Branchen machen. Sein volumetrischer Wirkungsgrad übersteigt unter vielen Betriebsbedingungen 90%, dank enger Innenräume und optimierter Zahnradkonstruktion. Diese hohe Effizienz führt zu einem geringeren Energieverbrauch, da weniger Energie bei Flüssigkeitsleckage oder Wärmeerzeugung verschwendet wird. Der Druckbereich der Pumpe mit einem maximalen Betriebsdruck von 300 bar ermöglicht es, hohe Belastungsaufgaben wie Heben, Pressen und Klemmen in Industriemaschinen zu bewältigen. Darüber hinaus gewährleistet seine Kompatibilität mit einer Vielzahl von Hydraulikflüssigkeiten, einschließlich biologisch abbaubarer und synthetischer Öle, die Anpassbarkeit an Umweltvorschriften und Betriebspräferenzen. Die kompakte Hydraulikpumpe weist außerdem ausgezeichnete Saugeigenschaften auf, wodurch das Risiko einer Kavitation auch bei hohen Geschwindigkeiten oder niedrigen Einlassdrücken minimiert wird.

In Bezug auf Anwendungen wird diese externe Getriebepumpe weit verbreitet in der mobilen Hydraulik, einschließlich Gabelstapler, Teleskophandleder und Skid-Steer-Lader, wo Platzbeschränkungen und Zuverlässigkeit kritisch sind. Im landwirtschaftlichen Sektor betreibt es Traktoren, Erntemaschinen und Bewässerungssysteme, die eine konsistente Leistung bei staubigen oder wechselnden Wetterbedingungen bieten. Industrielle Anwendungen erstrecken sich auf Fördersysteme, Werkzeugmaschinen und Kunststoffspritzgussmaschinen, wo ihre präzise Strömungsregelung und Haltbarkeit den kontinuierlichen Betrieb unterstützen. Die Modularität der Pumpe ermöglicht es auch, mit anderen hydraulischen Komponenten wie Motoren oder Ventilen kombiniert zu werden, um maßgeschneiderte Schaltungen für spezialisierte Aufgaben wie synchronisierte Bewegung oder Druckzusammensetzung zu erstellen.

4 Vergleichliche Analyse mit anderen Pumpentechnologien

Im Vergleich zu anderen Hydraulikpumpentypen zeichnet sich die externe Getriebepumpe durch die Balance zwischen Kosten, Leistung und Einfachheit aus. Zum Beispiel sind Kolbenpumpen, obwohl sie höhere Druckkapazitäten und variable Verschiebung bieten, in der Regel komplexer, teurer und empfindlicher gegen Flüssigkeitsverkontamination. Im Gegensatz dazu bietet die Casappa DVP14,5-Serie eine kostengünstige Lösung für Anwendungen, in denen mittlerer bis hoher Druck und eine feste Verschiebung ausreichen. Ebenso können Schaufelpumpen, obwohl sie leiser sind und höhere Geschwindigkeiten verarbeiten können, nicht mit der Haltbarkeit und der Verschmutzungstoleranz von Zahnradpumpen in rauen Umgebungen übereinstimmen. Die kompakte Hydraulikpumpe verstärkt diese Vorteile weiter, indem sie den Fußabdruck und das Gewicht reduziert, was besonders in mobilen Anwendungen vorteilhaft ist, in denen jedes Kilogramm und jeder Zentimeter wichtig ist.

Ein weiterer wesentlicher Unterschied sind die Wartungsanforderungen. Getriebepumpen wie die Casappa DVP14,5 sind aufgrund ihrer modularen Konstruktion und standardisierten Komponenten leichter zu warten und zu reparieren. Dies steht im Gegensatz zu integrierteren Pumpenplanungen, bei denen ein einziges fehlerhaftes Bauteil einen vollständigen Austausch der Einheit erfordern könnte. Die Verfügbarkeit von eingebauten Ventiloptionen, wie Antikavitations- oder Druckentlastungsventile, reduziert auch den Bedarf an externem Zubehör, vereinfacht das Gesamtsystemlayout und senkt die Installationskosten.

5 Installationsrichtlinien und Wartungspraktiken

Die richtige Installation ist entscheidend für die Maximierung der Leistung und Lebensdauer der Casappa DVP14,5 Externgetriebspumpe. Die Pumpe sollte mit geeigneten Halterungen und Befestigungsmitteln sicher montiert werden, um Vibrationen und Fehlausrichtung zu minimieren, die zu vorzeitigem Verschleiß führen können. Die Sicherstellung, dass die Wellenausrichtung zwischen der Pumpe und dem Antriebsmotor (z. B. Elektromotor oder Motor) innerhalb bestimmter Toleranzen liegt, verhindert übermäßige radiale Belastungen auf den Lagern. Der Hydraulikkreislauf sollte eine ausreichende Filtration umfassen - typischerweise 10 Mikrometer oder feiner - um die Pumpe vor Partikelverschmutzung zu schützen, eine häufige Ursache für Zahnrad- und Gehäuse-Verschleiß. Darüber hinaus muss die Pumpe vor dem ersten Start gegründet werden, um Trockenlauf zu vermeiden, was die Dichtungen und Getriebe innerhalb von Sekunden beschädigen kann.

Die routinemäßige Wartung konzentriert sich auf die Überwachung der Betriebsparameter und die proaktive Behebung potenzieller Probleme. Regelmäßige Überprüfung der Flüssigkeitstemperatur, Druck und Geräuschpegel kann helfen, Probleme wie interne Leckage oder Kavitation frühzeitig zu identifizieren. Die äußeren Lager der Pumpe, obwohl für den schweren Einsatz konzipiert, sollten regelmäßig auf Schmierung und Verschleißzeichen geprüft werden. Wenn die Pumpe in einer Multi-Pumpenkonfiguration verwendet wird, ist sicherzustellen, dass der gemeinsame Einlasskanal frei von Einschränkungen ist, unerlässlich, um einen ausgewogenen Durchfluss über alle Einheiten aufrechtzuerhalten. Casappa bietet detaillierte Serviceanleitungen und Fehlerbehebungsanleitungen zur Unterstützung bei Wartungsaufgaben, zur Verringerung von Ausfallzeiten und zur Verlängerung der Betriebsdauer der Pumpe.

6 Häufig gestellte Fragen (FAQs)

Was unterscheidet eine externe Getriebepumpe von anderen Hydraulikpumpen?

Eine externe Getriebepumpe ist dadurch gekennzeichnet, dass sie zwei Vernetzungsräder verwendet, um Flüssigkeit vom Einlass zum Auslass zu bewegen. Dieses Design ist einfacher und kostengünstiger als Kolben- oder Schaufelpumpen, was es ideal für Anwendungen macht, die zuverlässige, mittlere bis hohe Druckleistung erfordern. Im Gegensatz zu Kolbenpumpen, die sich in variabler Verdrängung und ultrahohem Druck auszeichnen, bieten Getriebepumpen eine feste Verdrängung mit größerer Verschmutzungsbeständigkeit und einfacherer Wartung. Ihre Kompaktheit und Robustheit machen sie für mobile und industrielle Geräte geeignet, bei denen Platz und Langlebigkeit Priorität haben.

Wie profitiert das kompakte Design dieser Pumpe von komplexen Hydrauliksystemen?

Das Design der kompakten Hydraulikpumpe ermöglicht erhebliche Platzeinsparungen in Hydrauliksystemen und ermöglicht es Ingenieuren, effektivere Geräte zu entwerfen, ohne die Leistung zu beeinträchtigen. Seine modulare Konstruktion unterstützt Multi-Pumpenkonfigurationen, bei denen mehrere Abschnitte kombiniert werden können, um verschiedene Funktionen aus einer einzigen Antriebsquelle zu betreiben. Dies reduziert die Gesamtzahl der Komponenten, vereinfacht die Rohrleitung und senkt die Installationskosten. Darüber hinaus trägt die leichte Konstruktion der Pumpe zu einer verbesserten Kraftstoffeffizienz in mobilen Anwendungen bei, während die standardisierten Montageoptionen die Kompatibilität mit bestehender Hardware gewährleisten.

Welche Wartungspraktiken sind entscheidend für langfristige Zuverlässigkeit?

Regelmäßige Wartung ist unerlässlich, um die Lebensdauer einer externen Getriebepumpe zu maximieren. Schlüsselpraktiken umfassen die Überwachung der Hydraulikflüssigkeitsreinigkeit durch regelmäßige Filterwechsel, da Schadstoffe eine Hauptursache für den Verschleiß der Pumpe sind. Die Inspektion der Pumpe auf externe Leckagen, ungewöhnliche Geräusche oder Temperaturspitzen kann helfen, Probleme frühzeitig zu erkennen. Auch die Gewährleistung einer richtigen Wellenausrichtung und die Vermeidung von Kavitationen durch die Aufrechterhaltung eines ausreichenden Einlassdrucks sind entscheidend. Die Einhaltung der vom Hersteller empfohlenen Serviceintervalle für Lagerschmierung und Dichtungsaustausch erhöht die Zuverlässigkeit weiter.

Kann diese Pumpe in umweltfreundlichen Anwendungen eingesetzt werden?

Ja, die Casappa DVP14,5-Serie ist mit umweltfreundlichen Hydraulikflüssigkeiten wie biologisch abbaubaren Ölen kompatibel, was sie für den Einsatz in Sektoren wie Landwirtschaft und Forstwirtschaft geeignet macht, in denen Flüssigkeitsleckage Ökosysteme beeinflussen könnten. Seine hohe Effizienz reduziert auch den Energieverbrauch und senkt indirekt den CO2-Fußabdruck der Geräte, die sie antreibt. Die Anwender sollten jedoch die Flüssigkeitskompatibilität mit den Richtlinien von Casappa überprüfen, um eine optimale Leistung und Materialeignung zu gewährleisten.

Was sind die typischen Betriebsgrenzen in Bezug auf Geschwindigkeit und Druck?

Diese Pumpe ist ausgelegt, um mit Geschwindigkeiten bis zu 4000 U/min und Drücken bis zu 300 bar (4350 psi) intermittierend zu arbeiten, wobei der kontinuierliche Betrieb bei etwas niedrigeren Werten empfohlen wird, um die Langlebigkeit zu gewährleisten. Überschreiten dieser Grenzen kann zu erhöhtem Verschleiß, Überhitzung oder katastrophalen Ausfall führen. Das Leistungsfenster der Pumpe ist so konzipiert, dass Leistung und Haltbarkeit ausgewogen sind, und es sollte mit einer Antriebsquelle gepaart werden, die seinen Drehmoment- und Drehzahleigenschaften entspricht, um eine Überlastung zu vermeiden.
