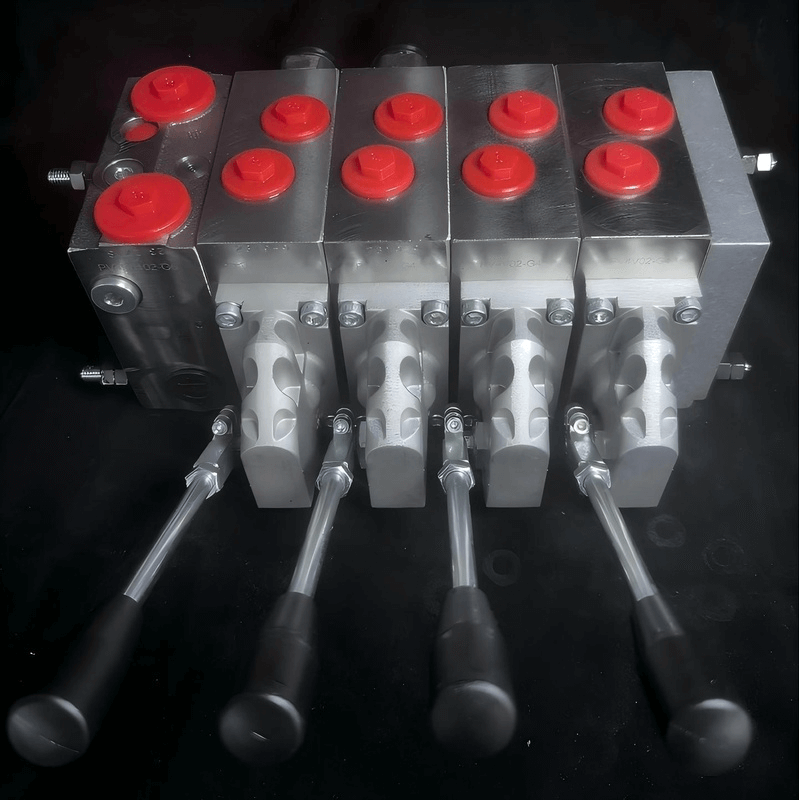

Die YOULI YL-PV4/1S steht als Beweis für die Entwicklung der hydraulischen Steuerung und geht über die einfache Ein-/Ausschaltfunktionalität hinaus, um eine präzise, elektrisch modulierte Steuerung von Durchfluss und Druck zu bieten. Als direktbetriebenes, 4-Wege-Einmagnetproportionalventil übersetzt es ein variierendes Eingangssignal in eine reibungslos steuerbare Spulenverschiebung und diktiert damit die Geschwindigkeit und Kraft der Hydraulikantriebe mit Feinheit. Dieses Modell ist für Anwendungen entwickelt, in denen grundlegende Richtungsventile nicht die notwendige Präzision haben und vollgeblasene Servoventile übermäßige Engineering und übermäßige Kosten darstellen. Es findet seine Nische in der industriellen Automatisierung, mobilen Maschinen und Prozesssteuerung und bietet eine überzeugende Balance zwischen Leistung, Zuverlässigkeit und Wert von der Marke YOULI, einem anerkannten Hersteller auf dem Markt für flüssige Leistungskomponenten.

1.Technical Deep Dive: Produktspezifikationen und Betriebsprinzip

Im Kern arbeitet der YL-PV4/1S auf dem Prinzip der proportionalen Elektromagnetik. Im Gegensatz zu einem Standard-Ein-/Ausschaltmagnet, das nur zwei Positionen bereitstellt, erzeugt sein proportionales Magnetmagnet eine magnetische Kraft, die direkt proportional zum Eingangsstrom ist. Diese Kraft wirkt gegen eine Feder und positioniert die Spule an einer bestimmten entsprechenden Öffnung. Dies ermöglicht eine unendliche Positionierung zwischen den vollständig geschlossenen und vollständig offenen Zuständen und ermöglicht eine präzise Dosierung von Hydraulikflüssigkeit.

1.1 Schlüsseltechnische Daten

Spezifikation

Modell YL-PV4/1S

Ventiltyp Direktbetriebenes 4-Wege, 3-Positions proportionales Richtventil

Betätigung Einzel proportionales Magnet mit integrierter Elektronik (typischerweise)

Standard Zentrierung Federzentriert (für 3-Position)

Nominale Durchflussrate z.B. 20 L/min(Vorbehaltlich Bestätigung mit Herstellerdatenblatt)

Maximaler Betriebsdruck z.B. 350 bar(Vorbehaltlich Bestätigung mit Herstellerdatenblatt)

Erforderliches Signal 0-10 VDC oder 4-20 mA (für proportionale Steuerung)

Hysterese& Amp; lt;3%(Industrietypisch für diese Klasse)

Wiederholbarkeit& Amp; lt;1%(Industrietypisch für diese Klasse)

1.2 Kritische Komponenten und Merkmale

Proportionelles Solenoid& Amp; Bordeelektronik (OBE): Das Herz des Ventils. Das Magnet ist für lineare Kraftausgabe konzipiert, während das integrierte OBE, oft eine Leiterplatte (PCB), entscheidend ist. Es verstärkt das Low-Power-Befehlssignal von der SPS oder Controller und bietet Dither - eine Hochfrequenzsignalüberlagerung, die die Reibung reduziert und eine reibungslose Spulenbewegung gewährleistet, Stick-Rutsch minimiert und die Steuerauflösung verbessert.

Spule und Hülse Montage: Die präzise abgestimmte Spule und Hülse sind auf extrem feine Toleranzen abgelappt. Die Dosierkerben der Spule sind sorgfältig profiliert, um die gewünschten Strömungseigenschaften zu erreichen, die linear, parabolisch oder andere benutzerdefinierte Formen sein können, um den Anforderungen der Anwendung für eine feine Steuerung bei niedrigen Strömungen oder hohe Geschwindigkeit bei hohen Strömungen zu entsprechen.

Feder-Center-Mechanismus: In seinem entlasteten Zustand bewegt der Feder-Rückkehrmechanismus die Spule sicher in die zentrale Position (z. B. A- und B-Anschlüsse blockiert, P bis T), wodurch ein definierter ausfallsicherer Zustand für das System gewährleistet wird.

2. Leistungs- und Anwendungsvorteile

Der YL-PV4/1S bietet konkrete Vorteile, die die Systemleistung über das hinaussteigern, was mit Standardventilen möglich ist.

Verbesserte Prozesskontrolle und Qualität: Durch die präzise Steuerung der Aktuatorgeschwindigkeit und -kraft ermöglicht dieses Ventil glattere Beschleunigungs- und Verzögerungsprofile. Dies führt zu reduziertem Stoß im System, weniger Verschleiß an mechanischen Komponenten, höherer Produktqualität in Fertigungsprozessen wie Pressen oder Spritzgießen und verbesserter Betriebsgeschwindigkeit in mobilen Geräten.

Systemvereinfachung und Energieeffizienz: Der Ersatz komplexer Banken von festen Durchflussregelungen und mehreren Ein- / Ausschaltventilen durch ein einziges Proportionsventil vereinfacht den Hydraulikkreislauf, reduziert potenzielle Leckpunkte und senkt die Montagekosten. Darüber hinaus vermieden sie, indem sie die Aktuatorgeschwindigkeit genau an die Anforderung anpasst, die Energieverluste, die mit einer Drosselung über feste Öffnungen oder dem Dumpen von überschüssigem Strom über Entlastungsventile verbunden sind, was zu niedrigeren Betriebskosten und Wärmeerzeugung führt.

Flexibilität und Programmierbarkeit: Da der Ausgang des Ventils von einem elektrischen Signal geregelt wird, kann sein Verhalten leicht durch den Controller des Systems ohne physikalische Änderungen am Hydrauliksystem geändert werden. Dies ermöglicht schnelle Maschinenwechsel, adaptive Steuerstrategien und die Implementierung komplexer Bewegungsfolgen, die mit diskreten Ventilen unpraktisch wären.

Erweiterte Perspektive: Die Rolle und Auswahl von Proportionalventilen in der Hydraulik

Das Verständnis, wo Proportionsventile in das breitere Spektrum der hydraulischen Steuertechnik passen, ist der Schlüssel zu einer fundierten Bauteilauswahl.

1. Das Kontrollventilspektrum: Ein / Aus vs. Proportional vs. Servo

Ein klares Verständnis der verfügbaren Technologien verhindert sowohl Unter- als auch Über-Engineering.

Standard Ein-/Ausschaltventile (Richtungsventile): Diese sind in digitaler Natur - vollständig offen oder vollständig geschlossen. Sie sind kostengünstig und perfekt geeignet für Anwendungen, die nur eine Positionssteuerung erfordern (z. B. Zylinder ausgedehnt oder eingezogen), ohne dass eine Geschwindigkeitsregelung erforderlich ist.

Proportionelle Ventile: Wie beispielhaft durch die YL-PV4/1S sind dies die "analoge" Lösung. Sie bieten unendliche Positionierung zwischen Grenzen und bieten Kontrolle über Geschwindigkeit, Kraft und Position (mit Feedback). Ihr Hauptvorteil besteht darin, Leistung mit Kosten- und Verschmutzungstoleranz auszugleichen. Sie sind gegenüber typischen industriellen Ölreinigkeitsgraden (z.B. ISO 19/17) robuster als Servoventile.

Servoventile: Dies sind leistungsstarke Geräte, die in der Regel eine Klapperdüse oder eine Strahlrohrpilotstufe für eine extrem schnelle und präzise Spulenpositionierung verwenden. Sie bieten die höchste Frequenzreaktion und Genauigkeit, aber zu erheblich höheren Kosten, erfordern ultrasauberes Öl (ISO 16/14 oder besser) und sind empfindlicher gegen Verschmutzung. Sie sind für dynamische Anwendungen wie Flugsimulatoren, High-End-Prüfanlagen oder kontinuierliche Prozesssteuerung in Stahlfabriken vorbehalten.

Die Wahl treffen:

Wählen Sie ein Ein-/Ausschaltventil für eine einfache, kostengünstige Positionssteuerung.

Wählen Sie ein Proportionalventil (wie das YL-PV4 / 1S), wenn Sie eine reibungslose, variable Regelung der Geschwindigkeit oder Kraft benötigen und wenn Programmierbarkeit und Energieeffizienz ohne die extremen Kosten- und Wartungsanforderungen eines Servosystems gewünscht sind.

Wählen Sie ein Servoventil nur für die anspruchsvollsten, hochfrequenten, geschlossenen Anwendungen, in denen die höchsten Präzisions- und Geschwindigkeitsniveaus nicht verhandelbar sind.

2. Kritische Überlegungen zur Umsetzung

Die erfolgreiche Integration eines Proportionalventils beinhaltet mehr als nur die Einleitung.

Das Imperativ der Filtration: Die feinen Radialfreiheiten in Proportionventilen (typischerweise 1-4µm) machen sie anfällig für Schäden durch feste Verunreinigungen. Um Zuverlässigkeit und eine lange Lebensdauer zu gewährleisten, gilt ein Druckfilter mit einer Nennleistung von 10 µm oder vorzugsweise 3 µm als zwingend erforderlich.

Elektronik und Steuerung: Das Ventil erfordert einen kompatiblen proportionalen Verstärker. Während viele moderne Proportionventile mit Embedded Electronics (OBE) geliefert werden, die die Verkabelung vereinfachen, benötigen sie immer noch ein Befehlssignal von einer programmierbaren Logiksteuerung (SPS) oder einer dedizierten Bewegungsregler. Zur präzisen Positionssteuerung werden externe Rückkopplungsgeräte wie Wandler oder Encoder benötigt, um die Schleife zu schließen.

Parameterisierung: Moderne proportionale Systeme ermöglichen die softwarebasierte Einstellung von Parametern wie Rampenzeiten, Gewinn und Deadband-Kompensation. Diese Feinabstimmung ist für die Optimierung der dynamischen Reaktion des Systems und die Beseitigung von Instabilität oder Oszillationen unerlässlich.

Häufig gestellte Fragen (FAQs)

1. Was ist der Hauptfunktionsunterschied zwischen einem Standard-Richtungsventil und diesem Proportionalventil?

Ein Standardventil wirkt wie ein einfacher Schalter, der nur vollen Durchfluss oder keinen Durchfluss bietet, was zu einer abrupten Aktuatorbewegung führt. Das proportionale Ventil YL-PV4/1S funktioniert wie ein Dimmerschalter und bietet eine unendlich variable Steuerung der Durchflussrate. Dies ermöglicht eine reibungslose, kontrollierte Beschleunigung und Verzögerung von Zylindern und Motoren, die eine präzise Drehzahlregelung und einen reduzierten Systemstoß ermöglicht.

2. Ist dieses Ventil für geschlossene Positionssteuerung geeignet?

Ja, aber es erfordert zusätzliche Komponenten. Der YL-PV4/1S kann in einem Schleifensystem eingesetzt werden, in dem ein externer Positionssensor (z.B. ein Linearwandler) dem Controller Rückmeldung gibt. Der Controller vergleicht dann die tatsächliche Position mit dem Ziel und passt das Befehlssignal kontinuierlich an das Ventil an, um den Fehler zu minimieren und eine genaue Positionierung zu erreichen.

3.Why ist ausgezeichnete Filtration so kritisch für proportionale Ventile?

Die Betriebsspalte zwischen Spule und Hülse in einem Proportionventil sind extrem klein (ein paar Mikrometer). Partikel, die nur etwas kleiner als dieser Spalt sind, können abrasiven Verschleiß verursachen, die innere Leckage erhöhen und die Leistung beeinträchtigen. Größere Partikel können die Spule vollständig sperren, was zu einem Ventilausfall führt. Hochdruckfiltration ist eine billige Versicherung für die Langlebigkeit des Ventils.

4. Kann ich einen Standard-SPS-Ausgang verwenden, um dieses Ventil direkt zu steuern?

Nein, das kannst du nicht. Standard-SPS-digitale oder analoge Ausgänge liefern ein leistungsstarkes Befehlssignal (z.B. 0-10V). Für den Betrieb des proportionalen Magnets ist ein leistungsstarkes Stromsignal erforderlich. Aus diesem Grund ist ein proportionaler Verstärker unerlässlich - er fungiert als leistungsstarker Vermittler, der den schwachen Befehl der SPS in das starke, stromgetriebene Signal übersetzt, das zur genauen Positionierung der Spule erforderlich ist.

5. Was bedeutet "Hysterese" im Kontext dieses Ventils?

Hysterese ist ein Maß für das Totband des Ventils oder die Verzögerung in seiner Reaktion, wenn das Eingangssignal die Richtung ändert. Wenn beispielsweise die Spulenposition bei einem 5V-Signal bei der Annäherung von 0V gegenüber der Annäherung von 10V anders ist, ist dieser Unterschied Hysterese. Ein niedriger Hysterese-Wert (<3%) deutet auf ein hochwertiges Ventil hin, das konsistent und vorhersehbar reagiert, was für eine präzise und wiederholbare Steuerung von entscheidender Bedeutung ist.
